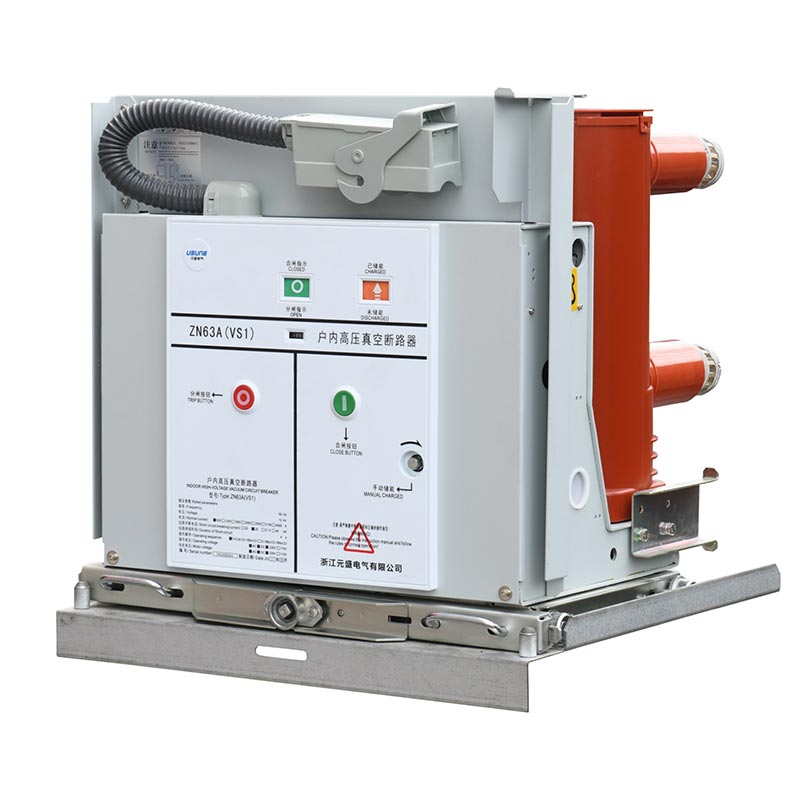

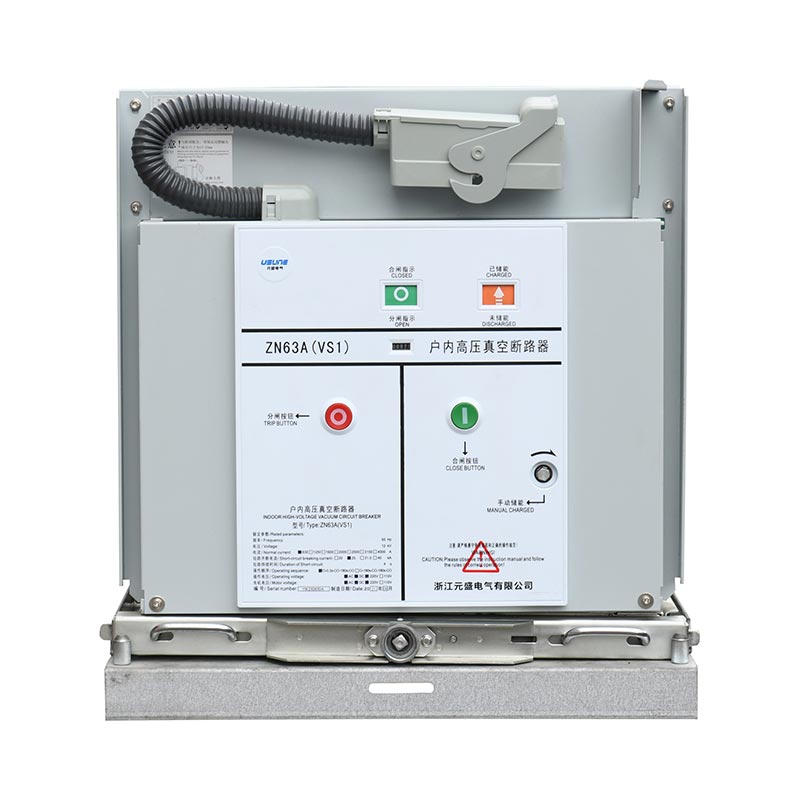

قواطع دوائر فراغ 24 كيلو فولت

يتميز قاطع الدائرة الفراغية 24 كيلو فولت بتصميم متكامل، ويدعم تخزين الطاقة اليدوية والكهربائية، وهو كذلك سهل التشغيل. الدائرة الرئيسية لا تحتاج إلى صيانة إضافية. يتم تغليف قاطع الفراغ باستخدام APG التكنولوجيا، وتوفير الحماية ضد التلوث والزحف، وإطالة عمر الخدمة، وتقليل الصيانة التكاليف. إنه يشتمل على آلية متشابكة شاملة لمكافحة سوء التشغيل لضمان المعدات والأفراد سلامة. تحافظ غرفة الإطفاء القوسي على فراغ مستقر، مع فتح أقل من 50 مللي ثانية وإغلاق أقل من 100 مللي ثانية، مما يوفر سرعة استجابة. وهو متوافق مع الفولتية التحكم الثانوية المختلفة لتلبية متطلبات إمدادات الطاقة المختلفة.

يتوفر قاطع الدائرة الفراغية 24 كيلو فولت في نماذج ثابتة ومشغلة يدويًا، ومتوافقة مع مجموعة المفاتيح الكهربائية المختلفة. يتراوح التيار المقدر من 630 أمبير إلى 4000 أمبير، وتيار كسر الدائرة القصيرة من 20 كيلو أمبير إلى 50 كيلو أمبير. اختيار مرن على أساس على احتياجات المستخدم يسمح بالتكيف مع سيناريوهات التشغيل المتكررة. كشركة مصنعة محترفة، تستفيد Usune من ذلك عمليات الإنتاج الناضجة، ومراقبة الجودة الصارمة، والدعم الفني الشامل لتوفير الأداء العالي قواطع دوائر فراغية للمستخدمين العالميين. علاوة على ذلك، من خلال الاستفادة من موارد الموردين ذوي الخبرة، تحقق Usune إنجازاتها التعاون الفعال في سلسلة التوريد، مما يضمن تسليم المنتج في الوقت المناسب وجودة مستقرة.

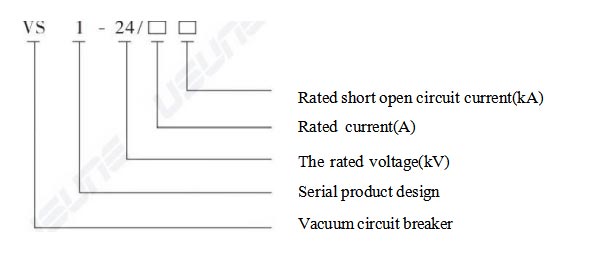

نماذج من المعنى

المعلمات التقنية الأساسية

1. المعلمات الكهربائية الأساسية

2. المعلمات الهيكلية الرئيسية

- مسافة الاتصال: 13±1 مم؛
- التجاوز: 3.5±0.5 مم؛
- متوسط ​​سرعة الفتح: 0.9-1.2 م/ث؛
- متوسط ​​سرعة الإغلاق: 0.5-0.8 م/ث؛
- سُمك التآكل المسموح به للملامسات المتحركة والثابتة: ≥3 مم؛
- مقاومة الدائرة الموصلة الرئيسية: ≥60μΩ (630A)، ≥55μΩ (1250A)، ≥35μΩ (1600-2000A)، مما يضمن التوصيل المستقر.

3. معلمات القدرة على التكيف البيئي

درجة حرارة التشغيل: -15 درجة مئوية ~ +40 درجة مئوية؛ الرطوبة النسبية اليومية ≥95%، الرطوبة النسبية الشهرية ≥90%؛ الارتفاع ≥1000 م (قابلة للتخصيص للارتفاعات الخاصة)؛ شدة الزلزالية ≥8 درجات؛ مناسبة للمواقع الخالية من الماء المتساقط، المواد القابلة للاشتعال والانفجار، والغازات المسببة للتآكل، والاهتزازات الشديدة؛ قابلة للتكيف مع مناخ معظم أنحاء البلاد الصين.

السيناريوهات القابلة للتطبيق

يتم استخدام قاطع الدائرة الكهربائية Usune 24kV، بأدائه المتفوق، على نطاق واسع في السيناريوهات التالية، تغطي مجالات متعددة مثل الطاقة والصناعة والبنية التحتية:

1. محطات توليد الطاقة والمحطات الفرعية: باعتبارها معدات التحكم والحماية الأساسية لدوائر توزيع الطاقة يستخدم لقطع وإغلاق تيارات الدائرة، وحماية المعدات الهامة مثل المحولات وقضبان التوصيل من التحميل الزائد وتلف ماس كهربائى.
2. المؤسسات الصناعية: مناسبة لأنظمة توزيع الطاقة ذات الجهد العالي في صناعات مثل المعادن، الهندسة الكيميائية، وتصنيع الآلات، والمنسوجات، مما يلبي احتياجات عمليات البدء والإغلاق المتكررة معدات الإنتاج وتقلبات الأحمال الكبيرة؛
3. البنية التحتية: تستخدم لتوزيع الطاقة ذات الجهد العالي في النقل بالسكك الحديدية في المناطق الحضرية والمباني الشاهقة والتجارية المجمعات، وضمان إمدادات الطاقة مستقرة وتحسين موثوقية الطاقة؛
4. مجال الطاقة الجديد: مناسب لدعم أنظمة توزيع الطاقة لمحطات الطاقة الكهروضوئية وطاقة الرياح محطات تتمتع بقدرات جيدة ضد التداخل وتتكيف مع خصائص الحمل لطاقة الطاقة الجديدة جيل.

دراسة حالة التطبيق في العالم الحقيقي

دراسة الحالة: مشروع ترقية نظام توزيع الطاقة عالية الجهد في مجمع صناعي كيميائي كبير

1. خلفية المشروع

عانت قواطع الدائرة الكهربائية الموجودة في الحديقة من عدم الموثوقية الكافية وارتفاع تكاليف الصيانة، مما يستلزم الترقية إلى قواطع الدائرة الكهربائية بقدرة 24 كيلو فولت مع موثوقية عالية وصيانة منخفضة وتوافق مع البيئة الكيميائية المسببة للتآكل.

2. الحل

تم اختيار 32 قاطع دائرة يعمل يدويًا (1600 أمبير/31.5 كيلو أمبير). تم تحسين هيكل العزل من أجل تعزيز مقاومة التآكل. تم توفير إرشادات التثبيت والتدريب الفني لضمان في الوقت المحدد تسليم.

3. نتائج التطبيق

تعمل المعدات بثبات وبدون أعطال، مما يقلل تكاليف الصيانة بنسبة 60%. كان متوافقا مع المفاتيح الكهربائية الموجودة، مما يؤدي إلى تقصير دورة البناء. عينت الحديقة Usune كشريك طويل الأمد.

ضمان الإنتاج وسلسلة التوريد

1. ضمان الإنتاج

تمتلك Usune مصنعًا حديثًا يلتزم بالمعايير الدولية والمحلية. كل منتج يخضع لصارمة اختبار المصنع، وتم إنشاء نظام تتبع الجودة للعملية الكاملة.

2. ضمان سلسلة التوريد

تعاون طويل الأمد مع موردين ذوي جودة عالية، باستخدام علامات تجارية مشهورة للمكونات الأساسية، والإمداد الأمثل تضمن إدارة السلسلة تسليم المنتج في الوقت المحدد.

3. خدمة ما بعد البيع

نحن نقدم إرشادات التثبيت والتدريب الفني وخدمات استكشاف الأخطاء وإصلاحها. إصلاح واستبدال مجاني يتم تقديم الأجزاء خلال فترة الضمان، ويتم توفير الدعم الفني مدى الحياة بعد فترة الضمان.

تكوين المنتج وتعليمات الطلب

1. التكوينات الاختيارية

- طريقة التشغيل: يدوي + تخزين الطاقة الكهربائية (قياسي)؛
- أجهزة الحماية: أجهزة فصل التيار الزائد والجهد المنخفض/فقدان الجهد الاختيارية؛
- أجهزة التأريض: حلول تأريض واسعة اختيارية بقدرة 650 وات و800 وات و1000 وات؛
- المكونات المساعدة: مرحلات اختيارية مضادة للضخ، ومغناطيس كهربائي مغلق، وما إلى ذلك.

2. يجب تحديد أوامر طلب المعلومات

نموذج المنتج، طريقة التثبيت والكمية؛ المعلمات المقدرة تكوينات اختيارية؛ التحكم الثانوي الجهد الكهربي؛ قطع الغيار والمتطلبات الخاصة
