يعد مفتاح قاطع الدائرة الكهربائية ذو الجهد العالي Usune LW36-110 للمحطة الفرعية أحد معدات الطاقة الأساسية التي تم تطويرها بشكل مستقل وتم تصنيعها بواسطة شركة Zhejiang Usune Electric Co., Ltd.، وهي شركة رائدة في مجال تصنيع المفاتيح الكهربائية ذات الجهد العالي في الصين صناعة. يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد العالي الخارجية AC 50 هرتز ثلاثية الطور بشكل أساسي للتحكم والحماية أنظمة نقل وتحويل الطاقة 110 كيلو فولت، ويمكن استخدامها أيضًا كقاطع دائرة اتصال وفي التطبيقات التي تتطلب تجميعات المفاتيح الكهربائية. يتم تصنيع المنتجات في مصنع Usune الاحترافي، بشكل متكامل البحث والتطوير والإنتاج والاختبار، مما يضمن أن كل منتج يلبي معايير الجودة الصارمة قبل مغادرة المصنع.
لضمان موثوقية المنتج وتوافقه، فإن مفتاح قاطع الدائرة الكهربائية ذو الجهد العالي Usune LW36-110 لـ تتوافق المحطة الفرعية تمامًا مع معيار GB1984-2003 "قواطع دوائر الجهد العالي AC" وتلبي متطلبات معيار اللجنة الكهروتقنية الدولية (IEC) IEC62271-100:2001 "المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي - الجزء 100: قواطع الجهد العالي". كمورد محترف، اجتازت Usune نظام جودة صارم شهادة، ومصنعها مجهز بمعدات الإنتاج والاختبار المتقدمة لضمان أن أداء كل منتج يلبي معايير الصناعة أو يتجاوزها.
باستخدام مبدأ "التمدد الحراري + المساعد" الفريد لإطفاء القوس، فإنه يتميز بالكسر الممتاز الأداء، ووقت القوس القصير، والعمر الكهربائي الطويل، وانخفاض مستوى الضجيج التشغيلي، يضمن بشكل فعال سلامة الطاقة عملية الشبكة.
يستخدم غاز SF6 مع عزل ممتاز وخصائص إطفاء القوس مثل العزل وإطفاء القوس متوسطة، ولا تشكل أي خطر احتراق أو انفجار، مما يجعلها مناسبة للمناطق ذات الكثافة السكانية المتنوعة بيئات المحطات الفرعية المعقدة.
مجهزة بآلية تشغيل زنبركية من النوع CTB-1، وتتميز بهيكل بسيط ومدمج، وتشغيل مستقر، سلامة وموثوقية عالية، وانخفاض الصيانة وتكرار الفشل.
يمكن أن تعمل بثبات في البيئات القاسية، مع الالتزام الصارم بالمؤشرات البيئية المختلفة، مما يضمن ذلك عملية مستقرة على المدى الطويل في مناطق مختلفة.
1. الفولطية المقدرة: 110 كيلو فولت؛ التردد المقدر: 50 هرتز؛ التصنيف الحالي: 3150A
2. تيار كسر الدائرة القصيرة المقدر: 40kA؛ تيار تصنيع الدائرة القصيرة المقدر (الذروة): 100 كيلو أمبير
3. ضغط الغاز SF6 المقدر (20 درجة مئوية): 0.5MPa؛ معدل التسرب السنوي: .50.5%
4. الحياة الميكانيكية: 6000 دورة؛ وقت الافتتاح: ≥60 مللي ثانية؛ وقت الإغلاق: .145 مللي ثانية
5. نطاق درجة الحرارة المحيطة: -30 درجة مئوية～+40 درجة مئوية؛ الارتفاع: ≥3000 م

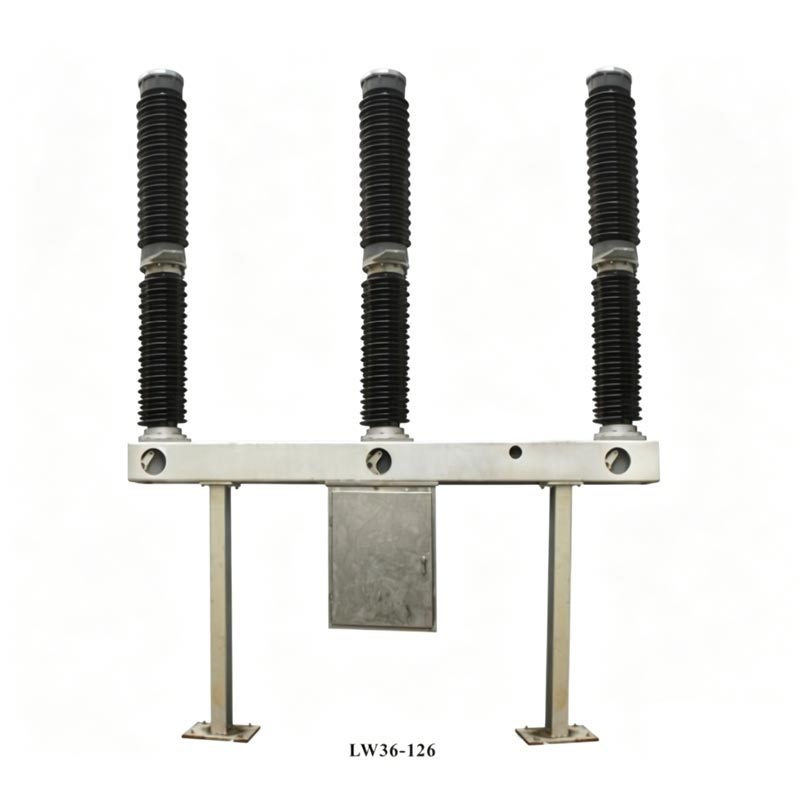

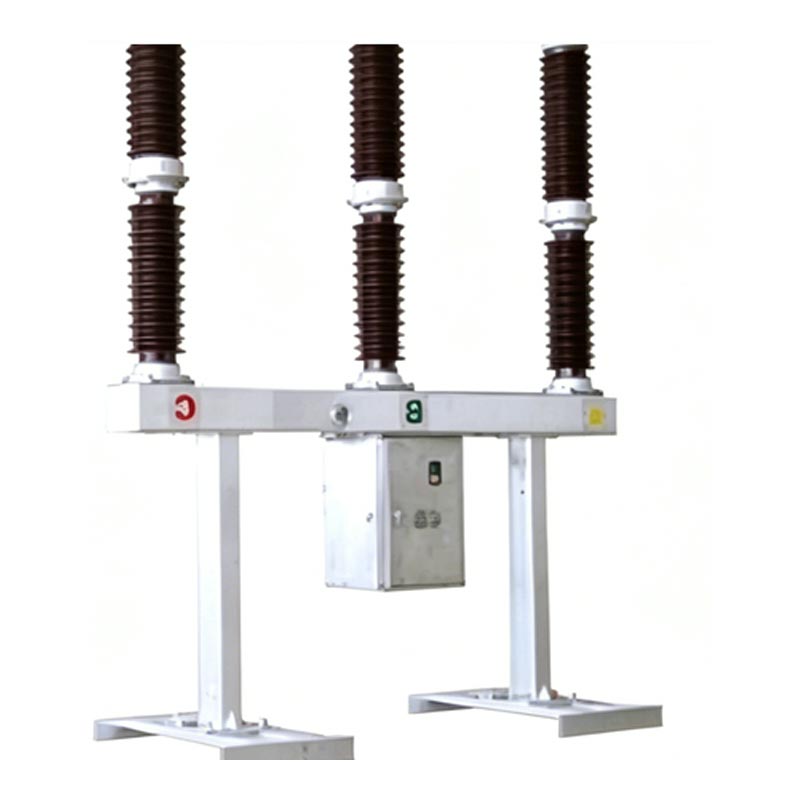

يعتمد مفتاح قاطع الدائرة ذات الجهد العالي للمحطة الفرعية على غرفة إطفاء القوس ذاتية الطاقة المدمجة الهيكل، حيث تكون كل مرحلة بمثابة عمود واحد (POLE). يتكون كل قاطع دارة من ثلاث مراحل، مثبتة على نفس الإطار، ويتم تشغيلها بواسطة آلية زنبركية، مع ثلاث مراحل مرتبطة ميكانيكيًا. الجزء العلوي من يتميز المنتج ببطانة بورسلين لغرفة إطفاء القوس، ويحتوي القسم الأوسط على بورسلين داعم البطانة والإطار، ويوجد صندوق الآلية في المنتصف ومعلق أسفل الإطار. يضم آلية تشغيل الزنبرك الداخلي ومكونات التحكم الكهربائية. يتصل قضيب سحب مخرج الآلية بـ ربط قضيب وذراع دوارة. يتم تثبيت وحدة التحكم في كثافة الغاز SF6 في الجزء الأمامي من الإطار مدعومة من كلا الطرفين بواسطة الدعامات.
يتدفق تيار النظام عبر المحطات الطرفية، وقضيب دعم الاتصال الثابت، والاتصال الرئيسي الثابت، والمفتاح الرئيسي المتحرك جهة الاتصال، والأسطوانة، والاتصال الوسيط، والشفة المتوسطة، ثم تشكل دائرة مع النظام من خلال محطات.
تحت تأثير المشغل، يقوم ذراع التشغيل بسحب قضيب السحب العازل، وقضيب المكبس، والأسطوانة، والقوس المتحرك الاتصال، والفوهة إلى الأسفل معا. يتم إنشاء قوس عند فصل جهات الاتصال المتحركة والثابتة. متى يتحرك نظام الاتصال المتحرك للأسفل إلى موضع معين، وتفتح الفوهة، ويتم ضغط غاز SF6 في يتم نفخ الأسطوانة في منطقة القوس من خلال الفوهة. ينطفئ القوس عندما يتجاوز التيار الصفر.
تحت تأثير المشغل، يقوم ذراع التشغيل بسحب جهة الاتصال المتحركة المتصلة بالقضيب المعزول إلى أعلى إلى موقف الإغلاق. في نفس الوقت، يدخل غاز SF6 إلى الأسطوانة، استعدادًا لعملية الفتح التالية.
يتكون من مقياس الكثافة SF6 (مقياس الضغط وجهاز التحكم في الكثافة مدمجان)، وصمام إمداد الغاز، ثلاثي الطور الصمامات، وخط أنابيب الغاز SF6. ويتميز بتعويض درجة الحرارة والتنبيه وحماية الضغط المتشابك ضمان استقرار ضغط الغاز SF6.
وهي موجودة داخل مبيت الآلية، وتتضمن مكونات رئيسية مثل مفاتيح التشغيل، والمفاتيح الأوتوماتيكية، مفاتيح الرحلة، والمرحلات، والمحطات، وملفات الإغلاق، والمحركات، والسخانات. فإنه يتيح التحكم في التبديل، ومكافحة الضخ، تخزين الطاقة الربيع، وحماية ضغط الغاز SF6، والتدفئة، ووظائف الإضاءة.

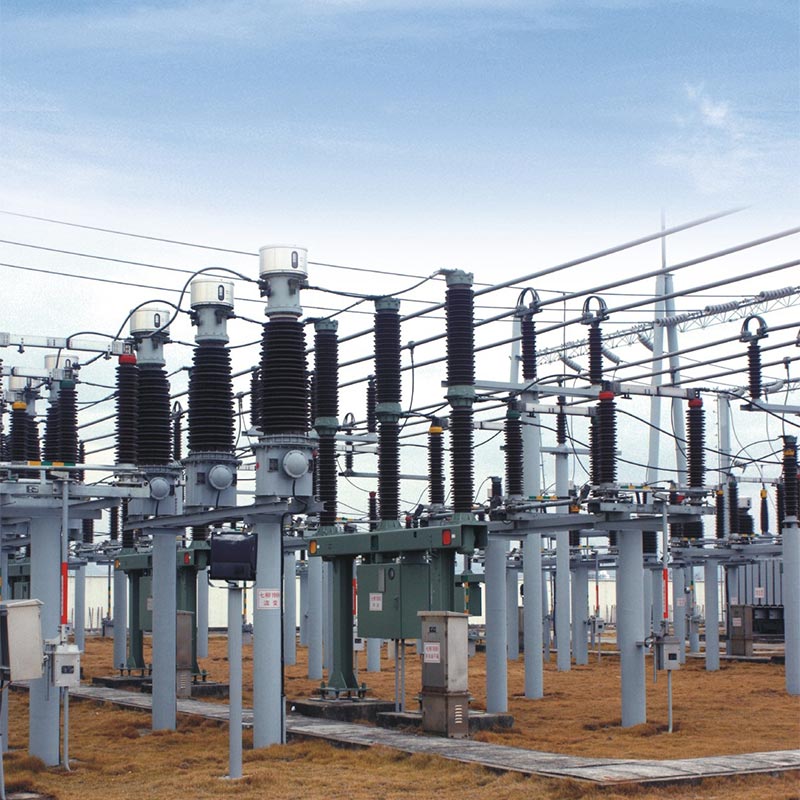

للتحقق من الموثوقية والتطبيق العملي لمفتاح قاطع الدائرة الكهربائية عالي الجهد Usune LW36-110 للمحطة الفرعية، تم تطبيق هذا المنتج بنجاح على مشروع محطة فرعية بقدرة 110 كيلو فولت في منطقة صناعية رئيسية في شرق الصين. كما كمورد موثوق به، قدمت Usune 12 قاطع دائرة LW36-110 لهذا المشروع، والتي كانت تعمل بثبات لأكثر من ثلاث سنوات.
توفر هذه المحطة الفرعية الطاقة لأكثر من 50 مؤسسة كبيرة ومتوسطة الحجم داخل المنطقة الصناعية، تتطلب استقرارًا وأمانًا عاليًا للغاية. في المراحل الأولى من المشروع، العميل بشكل شامل قارنت العديد من الشركات المصنعة الصينية، وفي النهاية اختارت قواطع الدائرة LW36-110 من Usune نظرًا لتفوقها الأداء الفني ومراقبة الجودة الصارمة وخدمة ما بعد البيع الشاملة. أثناء التشغيل، نجحت المنتجات في تحمل الظروف الجوية القاسية بما في ذلك درجات الحرارة المرتفعة والأمطار الغزيرة والمنخفضة درجات الحرارة دون أي أعطال مسجلة. كان معدل تسرب غاز SF6 أقل بكثير من المتطلبات القياسية (.50.5%)، كان التشغيل الميكانيكي سلسًا، وكانت أوقات الفتح والإغلاق مستقرة، مما يضمن الأمان بشكل فعال والتشغيل المستقر لشبكة الكهرباء في الحديقة. وقد نال هذا إشادة كبيرة من العميل، وأصبح Usune هو المورد المعين لمعدات الطاقة لمشاريع التوسعة اللاحقة للحديقة.
A1: المنتج لديه عمر ميكانيكي 6000 دورة، وفي ظل الاستخدام العادي والصيانة الدورية، فإنه مستمر يمكن أن يصل عمر التشغيل إلى 12 عامًا. تشمل نقاط الصيانة الرئيسية ما يلي: عمليات التفتيش الروتينية الأسبوعية (فحص العازل السلامة، وضغط غاز SF6، وحالة التشغيل)؛ الإصلاحات السنوية كل 3 سنوات (تنظيف العوازل، فحص السحابات، وقياس مقاومة الدائرة الرئيسية، ومحتوى رطوبة غاز SF6)؛ هناك حاجة إلى إصلاحات كبيرة بموجب الشروط التالية: 12 عامًا من التشغيل المستمر، 2000 انقطاع تيار مقدر، 20 قدرة كاملة (40 كيلو أمبير) انقطاعات، أو 6000 عملية ميكانيكية. توفر Usune إرشادات الصيانة المهنية وقطع الغيار العرض لضمان التشغيل المستقر على المدى الطويل للمنتج.
ج2: نعم، يتمتع هذا المنتج بقدرة قوية على التكيف البيئي ويمكن استخدامه في الارتفاعات العالية والبرد الشديد المناطق. نطاق درجة الحرارة المحيطة هو -30 درجة مئوية إلى +40 درجة مئوية، مع أقصى ارتفاع قابل للتكيف يبلغ ≥3000 متر. يمكنها ذلك يتحمل ضغط الرياح 700 باسكال وتثليج 10 مم، كما أن قوته الزلزالية تلبي متطلبات الأفقي. التسارع .30.3 جم والتسارع العمودي .150.15 جم. كما أنها مناسبة للمناطق ذات المعدل اليومي النسبي الرطوبة ≥95% ومتوسط الرطوبة النسبية الشهرية ≥90% (25 درجة مئوية)، ويمكن استخدامها في البيئات الخالية من المواد القابلة للاشتعال، ظروف الانفجار والتآكل الكيميائي والاهتزاز الشديد، تلبي المتطلبات البيئية بالكامل معظم مشاريع المحطات الفرعية في الصين وحتى على مستوى العالم.
Zhejiang Usune Electric Co., Ltd. هي شركة متخصصة في تصنيع وتوريد مجموعة المفاتيح الكهربائية ذات الجهد العالي في الصين، مع التركيز على البحث والتطوير والإنتاج والمبيعات وخدمة ما بعد البيع للدوائر ذات الجهد العالي القواطع والمفاتيح ومعدات الطاقة الأخرى. ويقع مصنع الشركة في مقاطعة تشجيانغ، الصين، تغطي مساحة تزيد عن 10,000 متر مربع، ومجهزة بخطوط إنتاج متقدمة، ومعدات اختبار، و فريق البحث والتطوير المهنية.
تلتزم Usune بفلسفة "الجودة أولاً، العميل الأسمى"، حيث تنفذ بدقة نظام مراقبة الجودة أثناء عملية الإنتاج. تخضع جميع المنتجات لاختبارات صارمة قبل مغادرة المصنع. باعتبارها موثوقة المورد، قدمت Usune معدات طاقة عالية الجودة لمئات من مشاريع المحطات الفرعية محليًا وعالميًا على المستوى الدولي، حازت على اعتراف واسع النطاق من العملاء لجودة منتجاتها الموثوقة والشاملة خدمة ما بعد البيع.
