قواطع دوائر الجهد العالي Sf6

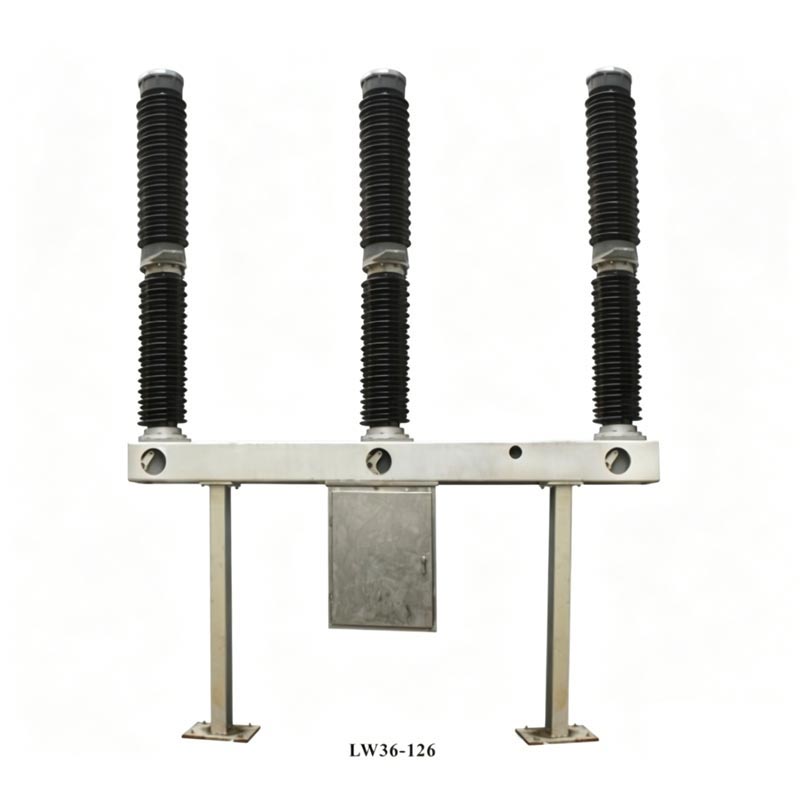

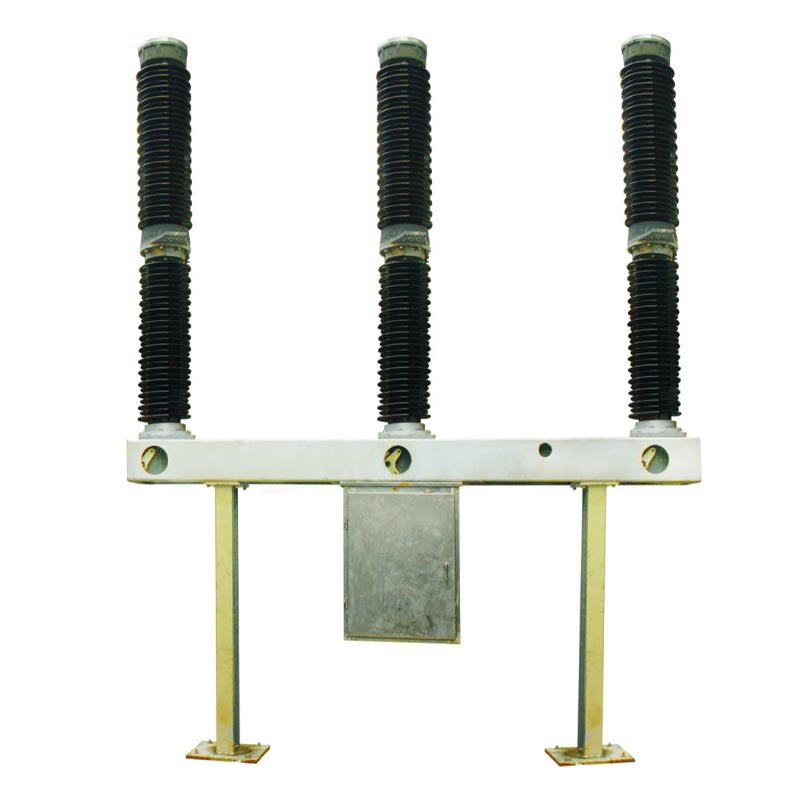

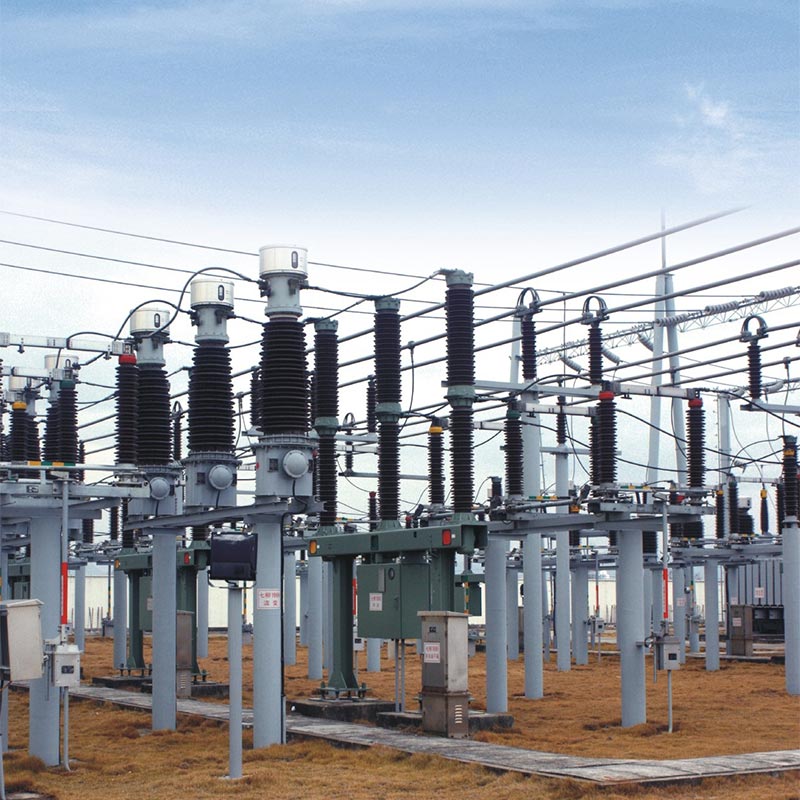

تم إطلاق شركة Zhejiang Usune Electric Co., Ltd.، وهي شركة متخصصة في تصنيع المعدات الكهربائية ذات الجهد العالي في الصين قاطع الدائرة LW36-110 ذو الجهد العالي Sf6. هذا المنتج عبارة عن مجموعة مفاتيح كهربائية عالية الجهد خارجية AC 50 هرتز ثلاثية الطور مناسبة للتحكم والحماية لأنظمة نقل وتحويل الطاقة 110 كيلو فولت. ويمكن استخدامه أيضًا ك ربط قاطع الدائرة وتجميع جهاز التبديل.

يعتمد قاطع الدائرة الكهربائية ذو الجهد العالي Sf6 مبدأ إطفاء القوس "التمدد الحراري + النفخ المساعد" الفريد من نوعه، مجهزة بآلية تشغيل زنبركية من النوع CTB-1، تتوافق مع المعايير الوطنية والدولية تمتلك أداء ممتاز لإطفاء القوس، وسلامة عالية، وخصائص تشغيل مستقرة. باعتبارها موثوقة المورد، تلتزم Usune بتوفير مجموعة مفاتيح كهربائية عالية الجودة ومتينة ذات جهد عالي. دائرة LW36-110 SF6 لقد تم استخدام الكسارة على نطاق واسع في المشاريع الرئيسية مثل شبكات الطاقة والمجمعات الصناعية، مما يوفر إمدادات طاقة موثوقة لبناء البنية التحتية.

المزايا الأساسية

1. تقنية إطفاء القوس المتقدمة

باستخدام مبدأ "التمدد الحراري + النفخ المساعد" الفريد من نوعه لإطفاء القوس، فهو يتميز بقوس قصير وقت الإطفاء، والعمر الكهربائي الطويل، وانخفاض مستوى الضجيج أثناء التشغيل، مما يحسن بشكل فعال استقرار مصدر الطاقة.

2. أداء أمان عالي

باستخدام غاز SF6 كمادة عازلة وإطفاء القوس، فهو يتميز بالعزل الممتاز وإطفاء القوس الأداء، والقضاء على مخاطر الاحتراق والانفجار، مما يجعلها مناسبة للمناطق ذات الكثافة السكانية العالية.

3. آلية التشغيل المستقرة

مجهزة بآلية تشغيل الزنبرك من نوع CTB-1، فهي تتميز بهيكل بسيط ومدمج، آمن وموثوق عملية، وقدرات قوية مضادة للتدخل.

4. الالتزام بالمعايير الدولية

متوافقة تمامًا مع GB1984-2003 "قواطع دوائر التيار المتردد ذات الجهد العالي" وIEC62271-100، 2001 "مجموعة المفاتيح الكهربائية عالية الجهد ومعدات التحكم - الجزء 100: قواطع دوائر الجهد العالي،" لتلبية المتطلبات الفنية للطاقة العالمية المشاريع.

الظروف البيئية المطبقة

تم تصميم قاطع الدائرة الكهربائية ذو الجهد العالي Sf6 للاستخدام الخارجي، مما يوفر قدرة قوية على التكيف مع البيئة الملاءمة لمختلف ظروف التشغيل القاسية:

1. درجة الحرارة المحيطة: -30 درجة مئوية ~ +40 درجة مئوية
2. الارتفاع: ≥3000m
3. الرطوبة النسبية: المتوسط ​​اليومي ≥95%، المتوسط ​​الشهري ≥90% (عند 25 درجة مئوية)
4. ضغط الرياح ≥700Pa؛ سُمك التثليج ≥10 مم
5. الشدة الزلزالية: التسارع الأفقي ≥0.3g، التسارع العمودي ≥0.15g
6. لا توجد بيئات قابلة للاشتعال أو الانفجار أو التآكل الكيميائي أو الاهتزاز الشديد

هيكل المنتج ومبدأ العمل

1. الهيكل العام

يعتمد قاطع الدائرة الكهربائية ذو الجهد العالي Sf6 على هيكل إطفاء قوسي ذاتي الإطفاء. كل مرحلة عبارة عن فاصل مفرد ذو عمود واحد (POLE). يتكون كل قاطع دائرة من ثلاث مراحل، مثبتة على نفس الإطار، ويتم تشغيلها بواسطة آلية زنبركية، مع ربط المراحل الثلاث ميكانيكيًا. الجزء العلوي من المنتج يحتوي على جلبة بورسلين لغرفة إطفاء القوس، يحتوي القسم الأوسط على جلبة وإطار بورسلين داعمين، و يتم تعليق صندوق الآلية أسفل منتصف الإطار، ويحتوي على آلية تعمل بنابض وكهربائية مكونات التحكم. تم تركيب جهاز التحكم بكثافة الغاز SF6 في مقدمة الإطار، وهو مدعوم في كليهما ينتهي بالدعم.

2 المكونات والوظائف الرئيسية

- وحدة إطفاء القوس: تستخدم هيكل إطفاء القوس ذاتي التنشيط. عندما يتعطل قاطع الدائرة الكهربائية، يؤدي التمدد الحراري عالي الضغط داخل الأسطوانة إلى إطفاء القوس، مما يضمن السرعة والفعالية إطفاء.
- دعم جهاز العزل: يدعم عازل غرفة إطفاء القوس ويوفر العزل للأرض مكونات نشطة يربط قضيب العزل ذراع التشغيل وقضيب التوقف، مما يضمن سلامة العزل.
- الممتز: يتم تركيبه داخل الغطاء العلوي لغرفة إطفاء القوس، وهو يحافظ على جفاف غاز SF6 ويمتصه غازات التحلل الناتجة عن التحلل القوسي. يجب استبداله أثناء الصيانة.
- هيكل منع التسرب: يستخدم مزيجًا من الختم الثابت (الحلقة O + مانع التسرب) والختم الديناميكي (ختم الضغط الزنبركي)، مما يحقق معدل تسرب غاز SF6 السنوي بنسبة ≥0.5%. -آلية تعمل بالزنبرك: تمكن عمليات الفتح والإغلاق وإعادة الإغلاق بسرعة عمل سريعة (وقت الإغلاق ≥145 مللي ثانية، وقت الفتح ≥60 مللي ثانية)، مستقر الأداء، ويدعم تخزين الطاقة اليدوية والكهربائية.

3. مبدأ العمل

- موضع الإغلاق: يتدفق تيار النظام من خلال المحطات الطرفية، وقضيب دعم الاتصال الثابت، والاتصال الرئيسي الثابت، تحريك جهة الاتصال الرئيسية، والأسطوانة، والاتصال الوسيط، والشفة المتوسطة، وتشكيل دائرة من خلال محطات.
- عملية الفتح: تحت تأثير آلية التشغيل، يقوم ذراع التشغيل بسحب القضيب العازل، المكبس قضيب، اسطوانة، اتصال القوس المتحرك، والفوهة إلى أسفل؛ يتم إنشاء قوس عند الاتصالات المتحركة والثابتة منفصل. بعد أن يتحرك نظام الاتصال المتحرك إلى موضع معين، تفتح الفوهة، وتضغط غاز SF6 إلى تفجير القوس، وإطفاء القوس عندما يتجاوز التيار الصفر.
- عملية الإغلاق: تعمل آلية التشغيل على دفع جهة الاتصال المتحركة للأعلى إلى وضع الإغلاق، بينما يقوم SF6 يدخل الغاز إلى الأسطوانة استعدادًا للفتح التالي.

المعلمات التقنية الرئيسية

يتميز قاطع الدائرة الكهربائية Usune LW36-110 SF6 بأداء فني ممتاز، مع تلبية المعلمات الرئيسية للمعايير العالية معايير أنظمة الطاقة 110 كيلو فولت، مما يضمن التشغيل المستقر والفعال.

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

حالة التطبيق العملي

دراسة الحالة: مشروع ترقية شبكة الكهرباء بقدرة 110 كيلو فولت في شمال الصين

خلفية المشروع: تحتاج شبكة كهرباء بقدرة 110 كيلوفولت في شمال الصين إلى تحديث مجموعة المفاتيح الكهربائية القديمة لتحسين الطاقة توفير الاستقرار والأمن، ومواجهة البيئات القاسية مثل درجات الحرارة المنخفضة في الشتاء (-25 درجة مئوية) والرياح العاتية الضغط.

تطبيق المنتج: اختار المشروع 20 قاطع دائرة Usune LW36-110 SF6. قدرتها على التكيف مع درجات الحرارة المنخفضة (-30 درجة مئوية ~ +40 درجة مئوية) والأداء الممتاز لإطفاء القوس يحل بشكل فعال مشكلة التشغيل غير المستقر معدات الشيخوخة في درجات حرارة منخفضة.

نتائج التطبيق: منذ تشغيله في عام 2022، عملت المعدات بثبات لمدة أربع سنوات بدون فشل إطفاء القوس الكهربائي، أو تسرب الغاز، أو أخطاء أخرى. ارتفع معدل موثوقية إمدادات الطاقة السنوية بنسبة 0.8%، مما يضمن بشكل فعال إمدادات الطاقة العادية للمقيمين والمؤسسات الصناعية في المنطقة.

التعليمات

Q1: ما هو عمر خدمة قاطع الدائرة الكهربائية Usune LW36-110 عالي الجهد SF6 وما هي الصيانة مطلوب أثناء العملية؟

A1: المنتج له عمر ميكانيكي 6000 دورة، وعمر تشغيلي متواصل يصل إلى 12 سنة في الوضع الطبيعي صيانة. تتضمن الصيانة الروتينية عمليات فحص بصرية أسبوعية (سلامة العازل، وضغط غاز SF6، وما إلى ذلك) والصيانة السنوية كل 3 سنوات (تنظيف العازل، قياس مقاومة الدائرة الرئيسية، إلخ). رئيسي يلزم إجراء إصلاح شامل عند استيفاء شروط الصيانة (على سبيل المثال، 12 عامًا من التشغيل المستمر، 2000 تيار مقدر انقطاعات، وما إلى ذلك). توفر الشركة المصنعة Usune إرشادات الصيانة الاحترافية وإمدادات قطع الغيار لضمان ذلك تشغيل مستقر على المدى الطويل للمعدات.

س2: ما الذي يجب فعله في حالة حدوث تسرب لغاز SF6 في قاطع الدائرة الكهربائية، وهل هناك أي مخاطر على السلامة؟

A2: هذا المنتج يعتمد هيكل مزدوج مانع للتسرب (ختم ثابت + ختم ديناميكي)، مع معدل تسرب سنوي .50.5%، أقل بكثير من المعيار الوطني. إذا تم اكتشاف تسرب، يمكن تحديد موقع نقطة التسرب باستخدام تسرب غاز SF6 كاشف. بعد انقطاع التيار الكهربائي، يمكن استبدال مانع التسرب أو الحلقة O. غاز SF6 غير سام وغير قابل للاشتعال، ولكن يمكن أن يؤثر التسرب المفرط على عزل المعدات وأداء إطفاء القوس الكهربائي. المنتج مجهز مع وحدة تحكم كثافة الغاز SF6؛ إنه ينذر عندما يكون الضغط أقل من قيمة الإنذار (0.45 ± 0.03MPa) ويقفل التشغيل عندما يكون الضغط أقل من ضغط القفل (0.40±0.03MPa)، وبالتالي تجنب مخاطر السلامة.
