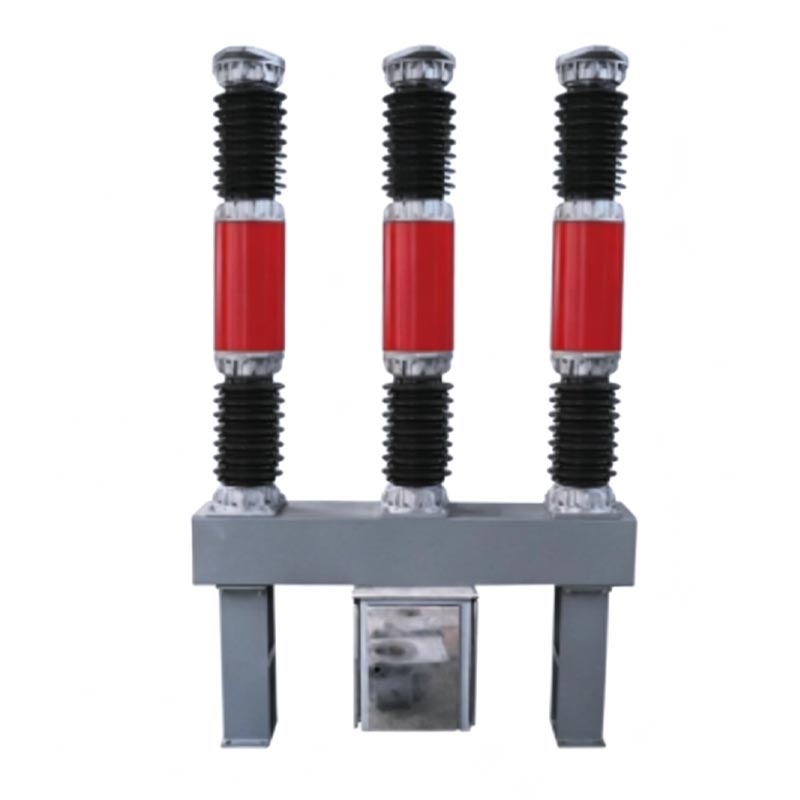

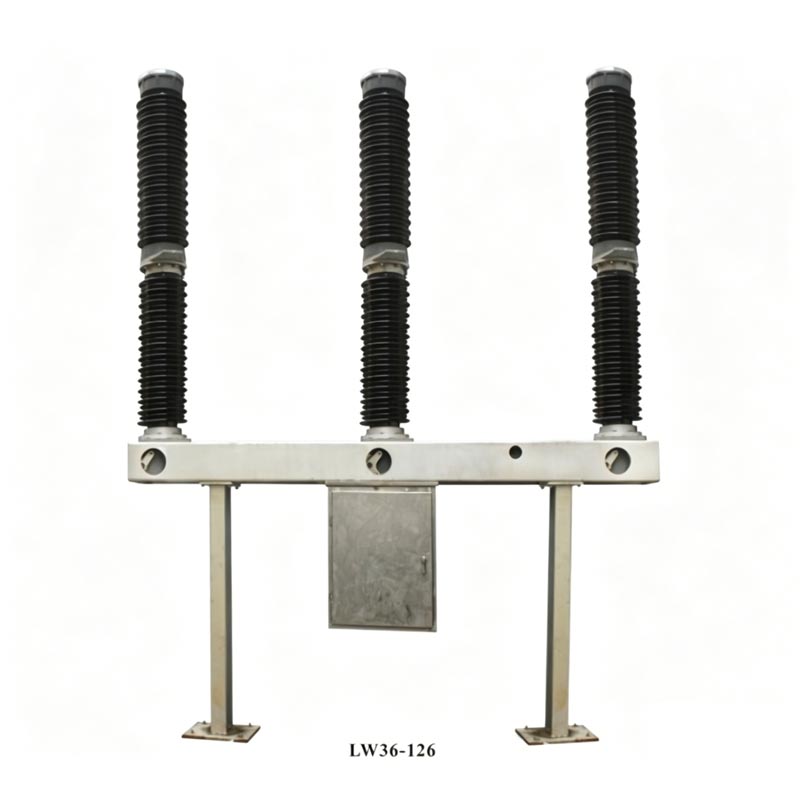

Zhejiang Usune Electric Co., Ltd. سلسلة LW36-126 110kV SF6 Switch 2000A 3150A عبارة عن محول خارجي تم تطويره بشكل مستقل المفاتيح الكهربائية ذات الجهد العالي. وهو متوافق مع الجهد المقنن 110 كيلو فولت (الحد الأقصى 126 كيلو فولت) وشبكة طاقة التيار المتردد 50 هرتز. إنه كذلك يستخدم بشكل أساسي لمقاطعة التيار المقنن، وتيار العطل، وتبديل الخط، مما يحقق التحكم والحماية الموثوقين لنظام الطاقة. ويمكن استخدامه أيضًا كقاطع دائرة ربط.
| اسم المعلمة | مواصفة |
| الجهد المقنن | 110 كيلو فولت (الحد الأقصى 126 كيلو فولت) |
| التصنيف الحالي | 2000 أ، 3150 أ |
| تكرار | 50 هرتز |
| درجة الحرارة المحيطة | -30 درجة مئوية ~ +40 درجة مئوية |
| ارتفاع | ≥3000 م |
| مستوى التلوث | ≥المستوى الرابع |
| إطفاء القوس الكهربائي ووسيلة العزل | غاز SF6 |
| آلية التشغيل | آلية تشغيل الربيع من النوع الجديد |
1. تقنية إطفاء القوس المتقدمة: يعتمد محول SF6 110kV 2000A 3150A على تقنية رائدة عالميًا
مبدأ إطفاء القوس ذاتي التشغيل، يوفر أداءً ممتازًا لإطفاء القوس، ووقتًا قصيرًا للقوس، و
انخفاض فقدان الاتصال.
2. عمر الخدمة الطويل: دورات الكسر المقدرة تصل إلى 20 مرة، مع دورة صيانة تصل إلى 10 سنوات تحت المعدل الطبيعي
ظروف التشغيل، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة.
3. موثوقة ومنخفضة الضوضاء: آلية زنبركية مُحسّنة، طاقة تشغيل منخفضة، تشغيل مستقر، وضوضاء منخفضة،
مناسبة للبيئات السكنية والحضرية.
4. القدرة على التكيف البيئي القوي: يتميز المحول SF6 110kV 2000A و3150A بأداء مستقر في
البيئات ذات درجات الحرارة المنخفضة، والمرتفعات العالية، والملوثة بشدة، مما يدل على مقاومة متميزة للتلوث
والتآكل.
5. سهولة التركيب والصيانة: الهيكل المدمج والتصميم خفيف الوزن يسهلان التركيب المريح
والتشغيل، مما يتطلب الحد الأدنى من الصيانة اليومية.
6. فعالية عالية من حيث التكلفة: أداء ممتاز بسعر معقول، مقارنة بالعلامات التجارية المستوردة، بشكل فعال
- تقليل الاستثمار في المشروع.
في عام 2023، تم تطبيق محول Usune LW36-126 من النوع 110 كيلو فولت SF6 (3150 أمبير) على محطة فرعية مركزية بقدرة 220 كيلو فولت في مقاطعة قانسو، توريد الطاقة إلى المناطق الحضرية المحيطة بها، والمجمعات الصناعية، ومحطات الطاقة الجديدة. في الـ 18 شهرًا منذ ذلك الحين تشغيله: لقد نجح في مقاطعة 7 أخطاء في الدائرة القصيرة مع التشغيل الدقيق وعدم وجود أي أعطال؛ ال ضغط SF6 مستقر، مع عدم اكتشاف أي تسرب في الاختبارات ربع السنوية؛ ارتفاع درجة الحرارة أثناء عملية التحميل الكامل يفي بالمعايير، ويلبي متطلبات التشغيل بالتيار العالي.
في عام 2024، قامت مزرعة رياح بحرية بقدرة 200 ميجاوات في مقاطعة جيانغسو باختيار مجموعة المفاتيح الكهربائية Usune 110 كيلو فولت SF6 (2000 أمبير). مواجهة في البيئات ذات رذاذ الملح العالي، والرطوبة العالية، والأعاصير المتكررة، تعمل المعدات بثبات وثبات أظهر مقاومة ممتازة للتآكل والتلوث. أنها تمكن بشكل موثوق الشبكة المتكررة تبديل الاتصال/الفصل لتوربينات الرياح. بالمقارنة مع المعدات المستوردة، تم تخفيض تكاليف المشروع بنسبة 25% وتكاليف التشغيل والصيانة 40%.
| غرض | وحدة | حدود | |
| الجهد المقنن | كيلو فولت | 72.5 | 126 |
| التصنيف الحالي | A | 1250/2500/3150 | 1250/2500/3150 |
| التردد المقدر | هرتز | 50 | 50 |
| تصنيف ماس كهربائى التسرب الحالي | كا | 31.5/40 | 31.5/40 |
| تصنيف انقطاع الدائرة القصيرة والتيار القريب (الذروة) | كا | 80/100 | 80/100 |
| تصنيفها لفترة قصيرة تحمل التيار | كا | 31.5/40 | 31.5/40 |
| تصنيف تحمل الجهد من قيمة الذروة | كا | 80 | 80/100 |
| تردد الطاقة المقنن يتحمل الجهد (1 دقيقة) | كيلو فولت | إلى الأرض: 160 تباعد الكسر: 202 | إلى الأرض: 230 تباعد الكسر: 230+73 |
| دفعة البرق المقدرة تحمل الجهد (1 دقيقة) | كيلو فولت | إلى الأرض: 350 تباعد الكسر: 410 | إلى الأرض: 550 تباعد الكسر: 550+103 |
| تصنيف وقت الوقوف ماس كهربائى | s | 4 | 4 |
| تصنيف كسر الانسحاب الحالي | كا | 8 | 10 |
| مسافة قريبة كسر التيار | كا | 90% إيك، 75% إيك | 90% إيك، 75% إيك |
| تصنيف الدائرة شحن على الخروج الحالي | A | 10 | 31.5 |
| تسلسل التشغيل المقدر | 0-0.3s-C0-180s-CO | 0-0.3s-C0-180s-CO | |
| ضغط الغاز SF6 (ضغط الطاولة 20 درجة مئوية) | MPa | 0.5 | 0.6 |
| الحياة الميكانيكية | مرات | 6000-10000 | 6000-10000 |
في ظل ظروف التشغيل العادية، تكون دورة الصيانة 10 سنوات. تتضمن عناصر الفحص الأساسية ضغط SF6 و النقاء، وخصائص التشغيل الميكانيكية، وأداء العزل، والسحابات. يوفر Usune مدى الحياة الدعم الفني وتوجيهات الصيانة.
النموذج القياسي مناسب للارتفاعات ≥3000m ودرجات الحرارة ≥-30°C. لارتفاعات أعلى أو أقل درجات الحرارة، تقدم Usune حلولًا مخصصة، مما يضمن التشغيل المستقر من خلال تحسين ضغط الهواء باستخدام مواد مقاومة لدرجات الحرارة المنخفضة، وتعزيز العزل.
كمصنع تصنيع محترف، تطبق Usune رقابة صارمة على الجودة، وتغطي فحص المواد الخام، اختبار المنتج شبه النهائي، واختبار الحمولة الكاملة قبل الشحن. نظام شامل لإدارة الإنتاج يضمن التسليم في الوقت المحدد، ويتم تجهيز كل منتج بتقرير اختبار وشهادة الجودة.

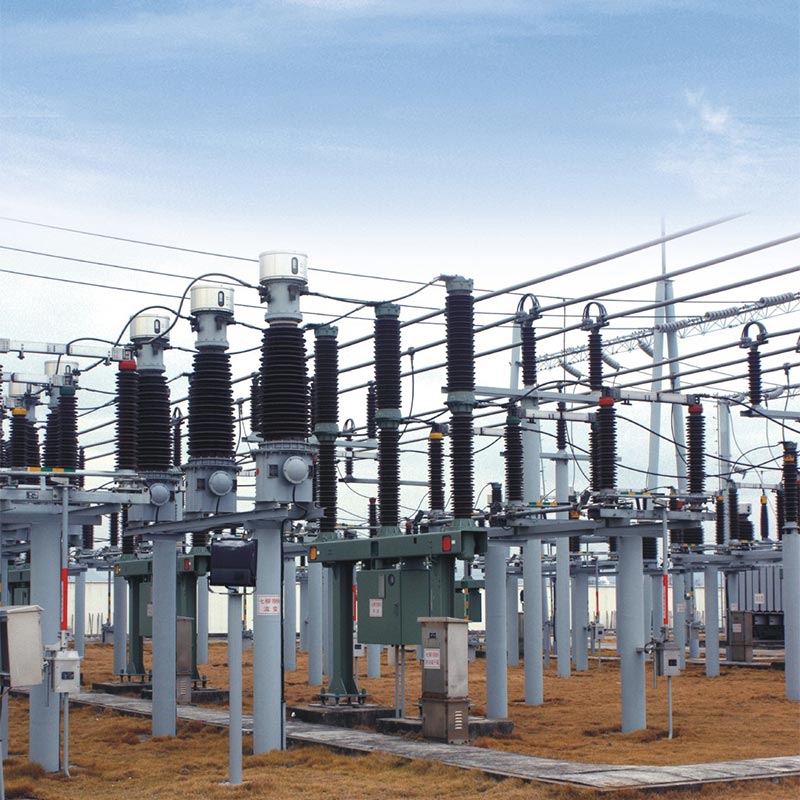

1. شبكات الطاقة الحضرية والريفية: خطوط المحطات الفرعية 110 كيلو فولت وحماية المحولات.
2. قطاع الطاقة الجديدة: محطات تعزيز طاقة الرياح، والطاقة الكهروضوئية، والطاقة الكهرومائية.
3. المنشآت الصناعية والتعدينية: الوحدات الكبيرة المستهلكة للطاقة مثل المنشآت البترولية والكيميائية والمعدنية
الصناعات.
4. البنية التحتية: أنظمة إمداد الطاقة للسكك الحديدية ومترو الأنفاق والمطارات ومراكز البيانات.
يدمج Usune 110kV SF6 Switch 2000a 3150a التكنولوجيا المتقدمة والجودة الموثوقة والعالية فعالية التكلفة. بالاعتماد على القوة التقنية القوية ونظام الخدمة الشامل، فإنه يوفر خدمة آمنة و معدات طاقة مستقرة للعملاء في جميع أنحاء العالم.
