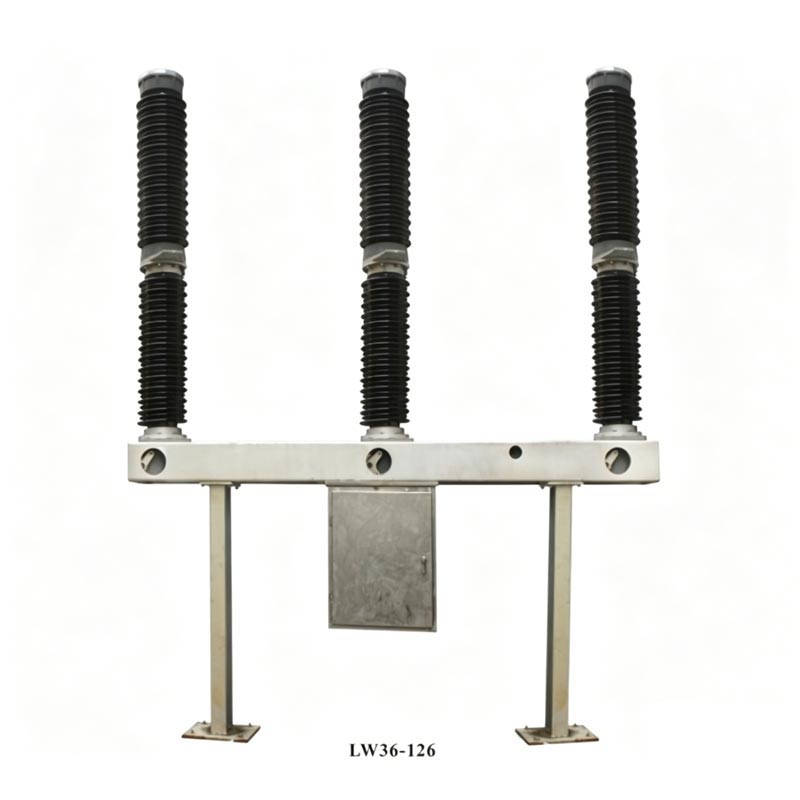

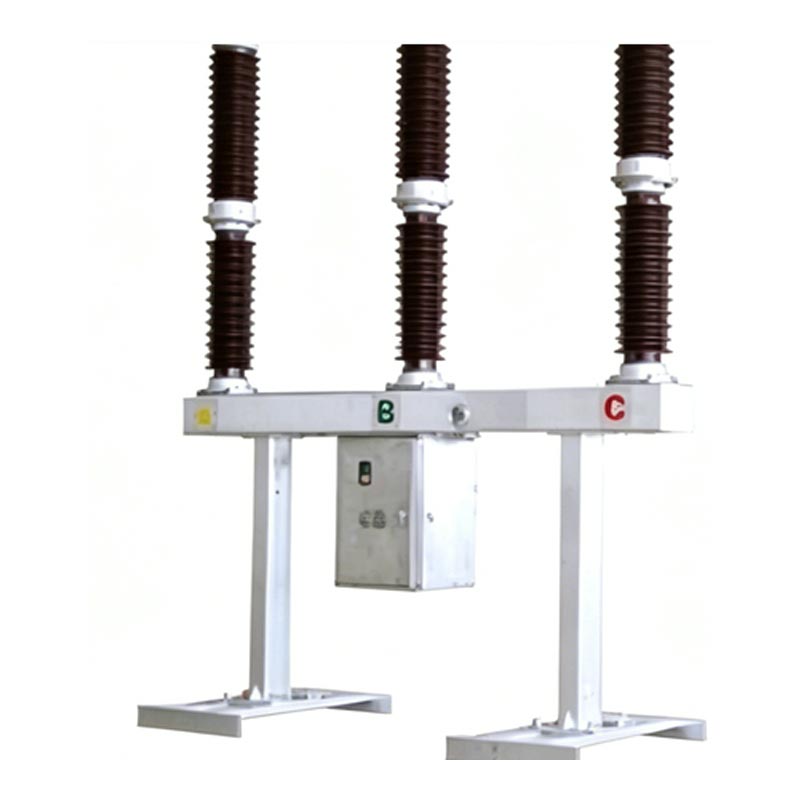

يعد Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV جهازًا أساسيًا للتحكم والحماية أنظمة نقل وتحويل 110 كيلو فولت ويمكن استخدامها أيضًا كقاطع دائرة ربط ومعدات تبديل مجموعة. يعتمد المنتج هيكل إطفاء القوس المتكامل ذاتي التنشيط، مع كل مرحلة كدعم فردي، وحدة فاصلة واحدة. يتم تثبيت المراحل الثلاث على نفس الإطار، مما يحقق الربط الميكانيكي من خلال الزنبرك آلية التشغيل. يحتوي الجزء العلوي من المنتج على جلبة البورسلين الخاصة بغرفة إطفاء القوس، القسم الأوسط يحتوي على جلبة وإطار من البورسلين الداعم، وصندوق الآلية الذي يحتوي على مكونات التحكم الكهربائية معلقة أسفل الإطار، مما يؤدي إلى هيكل مدمج وتشغيل مريح.
يتوافق مع المعايير الصينية GB1984-2003 "قواطع التيار المتردد ذات الجهد العالي" وIEC62271-100:2001 "الجهد العالي المفاتيح الكهربائية وأجهزة التحكم - الجزء 100: قواطع دوائر الجهد العالي،" وقد اجتازت اختبارات المصنع الصارمة و شهادة لضمان امتثال المنتج وموثوقيته.
يستخدم مبدأ "التمدد الحراري + النفخ المساعد" لإطفاء القوس، مما يؤدي إلى قوس قصير وقت الإطفاء، والعمر الكهربائي الطويل، وانخفاض مستوى الضجيج أثناء التشغيل؛ يستخدم غاز SF6 مع عزل وقوس ممتازين خصائص الإطفاء كوسيط، مما يزيل خطر الاحتراق والانفجار، مما يجعله مناسبًا المناطق ذات الكثافة السكانية العالية.
تتمتع الآلية التي تعمل بالزنبرك بعمر ميكانيكي يصل إلى 6000 دورة، ومعدل تسرب غاز SF6 السنوي يبلغ ≥0.5%، ومقاومة الدائرة الرئيسية ≥80μΩ. تحقق المعلمات التقنية الكاملة وبيانات الاختبار من استقرار المنتج.
قابلة للتكيف على نطاق واسع مع البيئات الخارجية القاسية، مع نطاق درجة حرارة محيطة يتراوح من -30 درجة مئوية إلى +40 درجة مئوية وارتفاع ≥3000 متر. مقاومة قوية للرياح والجليد والزلازل، مما يلبي احتياجات سيناريوهات مشاريع الطاقة المختلفة.
يتميز مفتاح قاطع الدائرة الكهربائية سداسي فلوريد الكبريت بقدرة 126 كيلو فولت بأداء كهربائي ممتاز، مع المعلمات الأساسية تلبية المعايير العالية لمعدات الطاقة 126 كيلو فولت، مما يضمن التشغيل المستقر في أنظمة الطاقة المعقدة. جوهر المفتاح المعلمات هي كما يلي:
| غرض | وحدة | المعلمة التقنية |
| الجهد المقنن | كيلو فولت | 110 |
| التصنيف الحالي | A | 3150 |
| تصنيف كسر الدائرة القصيرة الحالية | كا | 40 |
| تصنيف ضغط الغاز SF6 (20 درجة مئوية) | MPa | 0.5 |
| وقت الإغلاق | آنسة | ≥145 |
| وقت الافتتاح | آنسة | ≥60 |
| الحياة الميكانيكية | مرات | 6000 |
يتكون مفتاح قاطع دائرة سداسي فلوريد الكبريت 126 كيلو فولت من ثلاث مراحل، كل منها مجهزة بمصدر طاقة ذاتي غرفة إطفاء القوس، وجهاز العزل الداعم، والممتص، وهيكل مانع للتسرب. استخدامات الختم الثابت الحلقات الدائرية ومانع التسرب، في حين أن الختم الديناميكي يستخدم الختم بالضغط الزنبركي، مما يضمن إحكام الهواء بشكل ممتاز. ال يقوم جزء النقل بتوصيل قاطع الدائرة أحادي القطب وآلية التشغيل، مما يؤدي إلى النقل بكفاءة قوة التشغيل تحتوي آلية تشغيل الزنبرك على صندوق آلية مدمج يوفر طاقة يدوية وكهربائية وظائف التخزين وإعادة الإغلاق، مما يوفر عملية مرنة وموثوقة.
1. حالة الإغلاق: يشكل تيار النظام دائرة من خلال المحطات الطرفية، والاتصالات الثابتة، والاتصالات المتحركة، والأسطوانات،
والاتصالات المتوسطة، مما يضمن نقل الطاقة العادي.
2. عملية التعثر: تحت تأثير آلية التشغيل، يتحرك الاتصال المتحرك إلى الأسفل، مما يؤدي إلى توليد حركة
القوس الكهربائي عند فصل الاتصالات المتحركة والثابتة؛ ينفخ غاز SF6 المضغوط الموجود في الأسطوانة القوس
من خلال الفوهة، وينطفئ القوس عندما يتجاوز التيار الصفر.
3. نظام الغاز SF6: مجهز بمقياس كثافة SF6 متكامل وجهاز تحكم مع تعويض درجة الحرارة
يمكن مراقبة ضغط الغاز في الوقت الحقيقي. عندما يكون الضغط منخفضًا جدًا، يتم إطلاق الإنذار ويتم تفعيل الآلية
مغلق لمنع الأضرار الميكانيكية.

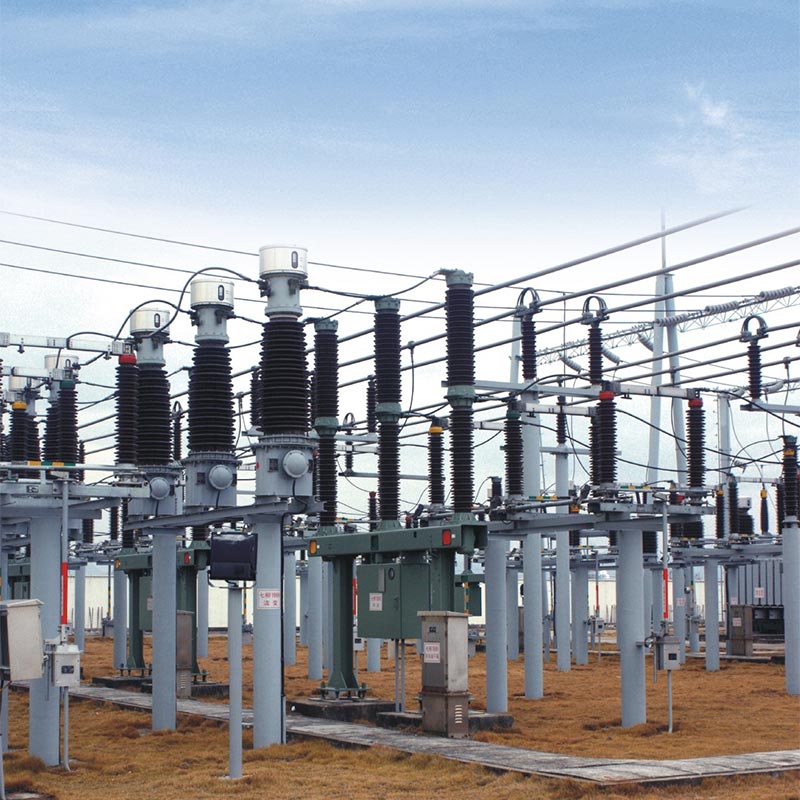

في عام 2024، تم تطبيق مفتاح قاطع الدائرة الكهربائية Usune LW36-110 Sulphur Hexafluoride 126kV بنجاح على مفتاح 110kV مشروع النقل والتحويل في شمال الصين. يهدف هذا المشروع إلى حل مشكلة عدم كفاية قدرة إمدادات الطاقة في المناطق الريفية والضواحي. يتميز موقع المشروع بفارق كبير في درجات الحرارة (-25 درجة مئوية إلى -25 درجة مئوية). +38 درجة مئوية) والعواصف الرملية المتكررة، مما يضع متطلبات عالية للغاية على القدرة على التكيف البيئي والموثوقية معدات الطاقة.
بصفته المورد المعين لهذا المشروع، قامت شركة Usune بتوفير 28 قاطع دائرة LW36-110. أرسل المصنع فنيين محترفين لتقديم التوجيه في الموقع للتركيب والتشغيل والتشغيل التجريبي. بعد ثمانية أشهر من التشغيل المستقر، حقق المنتج صفر أعطال، مع معدل تسرب غاز SF6 أقل بكثير من المتطلبات القياسية (الاختبار الفعلي ≥0.3%)، وسرعة استجابة الفتح والإغلاق تتوافق تمامًا مع تصميم المشروع المعايير. بعد تشغيل المشروع، أدى بشكل فعال إلى تحسين استقرار شبكة الكهرباء المحلية، تقليل انقطاع التيار الكهربائي الناتج عن تعطل المعدات، وحظي بتقدير كبير من صاحب المشروع والمحلي قسم الطاقة، والتحقق بشكل كامل من القدرة على التكيف البيئي الممتاز وأداء التشغيل الموثوق به قاطع الدائرة Usune 126kV SF6 في ظروف العمل الفعلية.
A1: العمر الميكانيكي للمنتج هو 6000 دورة، وعمر التشغيل المستمر الموصى به هو 12 عامًا. مفتاح نقاط الصيانة: عمليات التفتيش الروتينية الأسبوعية (سلامة العازل، وضغط غاز SF6، وما إلى ذلك)؛ الصيانة السنوية كل 3 سنوات (تنظيف العوازل، وقياس مقاومة الدائرة الرئيسية، وما إلى ذلك)؛ عندما يصل المنتج إلى شروط الصيانة (على سبيل المثال، 20 انقطاعًا للدائرة القصيرة بكامل السعة)، وملامسات القوس، والمواد الماصة، وحلقات الختم تحتاج إلى استبدالها. ستقوم الشركة المصنعة بإرسال موظفين محترفين لتقديم التوجيه في الموقع للصيانة.
ج2: نعم. تم تصميم هذا المنتج خصيصًا للبيئات الخارجية القاسية، مع قدرة قوية على التكيف مع الظروف العالية الارتفاعات ودرجات الحرارة المنخفضة. إنها مناسبة للارتفاعات التي تصل إلى 3000 متر ويمكنها تحمل درجات الحرارة المنخفضة مثل -30 درجة مئوية، مما يلبي بشكل كامل احتياجات المناطق المرتفعة والباردة مثل غرب الصين. علاوة على ذلك، يحتوي صندوق الآلية على سخان مدمج، مما يوفر الحماية من الرطوبة والتجمد أثناء المطر والثلج والبرد الشديد المواسم، مما يضمن التشغيل المستقر.
Zhejiang Usune Electric Co., Ltd.، كشركة مصنعة محترفة لمعدات الطاقة ذات الجهد العالي في الصين، تمتلك خط إنتاج كامل ونظام صارم لمراقبة الجودة. المصنع مجهز بأجهزة متقدمة معدات الاختبار، ويخضع كل منتج للتنظيف بالمكنسة الكهربائية، وتعبئة الغاز، واختبار الأداء الميكانيكي من قبل مغادرة المصنع لضمان جودة المنتج. كمورد موثوق به، توفر Usune خدمة ما بعد البيع الشاملة، بما في ذلك إرشادات التثبيت في الموقع، والتشغيل، والتدريب على الصيانة، وتوريد قطع الغيار. محترف يستجيب الفريق الفني على الفور لاحتياجات المستخدم، مما يضمن التشغيل المستقر للمعدات على المدى الطويل.
