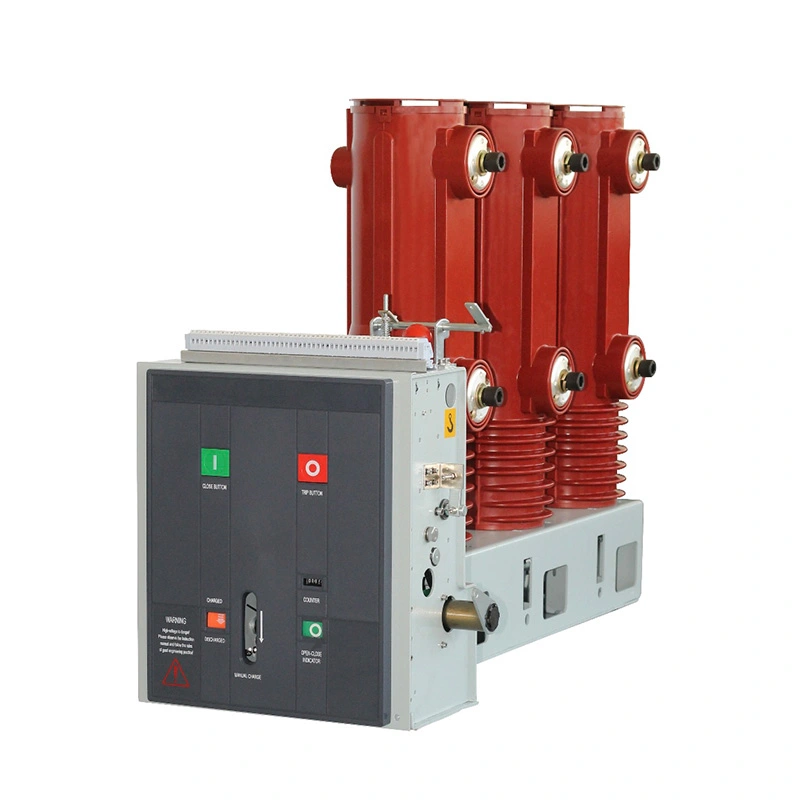

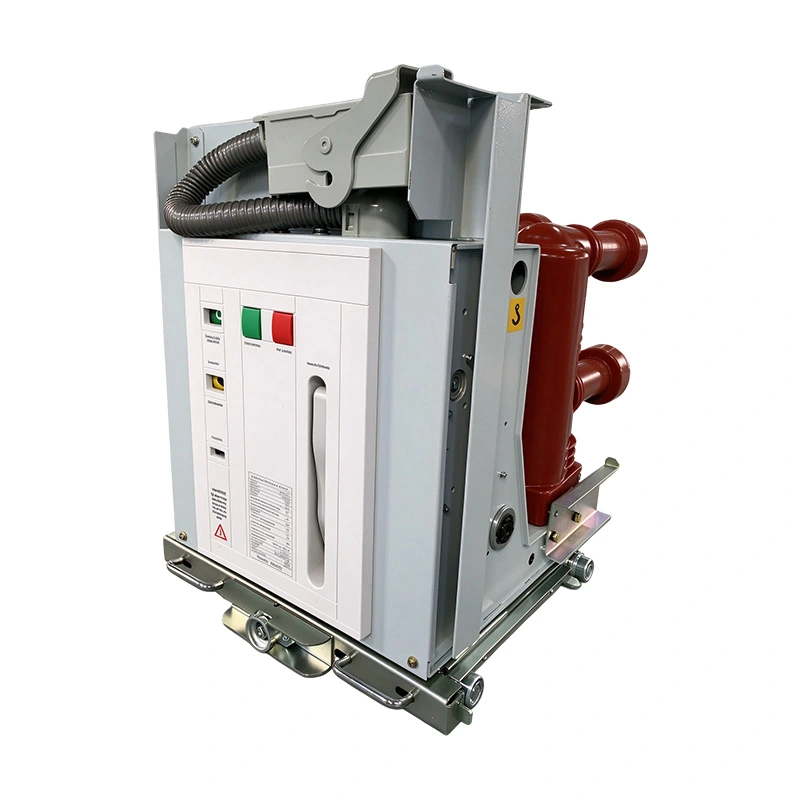

تم تصميم قاطع الدائرة الكهربائية ذو الجهد العالي Usune 36 كيلو فولت لتطبيقات توزيع الطاقة الصعبة حيث مطلوب أداء انقطاع مستقر وتكوين مرن وتحكم موثوق. مع VS1 الأمثل تصميم الهيكل، وتكنولوجيا انقطاع الفراغ المتقدمة، ووظائف الحماية الذكية الاختيارية، و يوفر المنتج حلاً يمكن الاعتماد عليه لأنظمة التبديل الحديثة ذات الجهد العالي.
بالنسبة لمشروعات المفاتيح الكهربائية ذات الجهد العالي، تعد الأبعاد الميكانيكية وتوافق الخزانة من العوامل الحاسمة أثناء التشغيل اختيار المعدات.

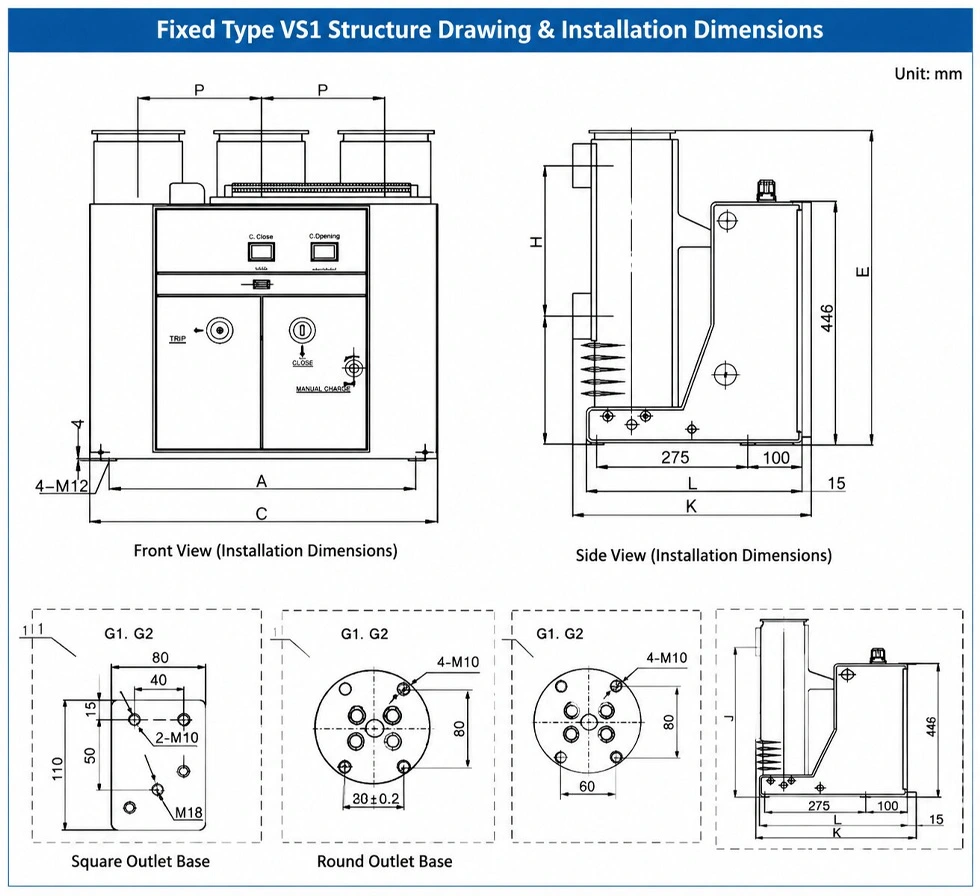

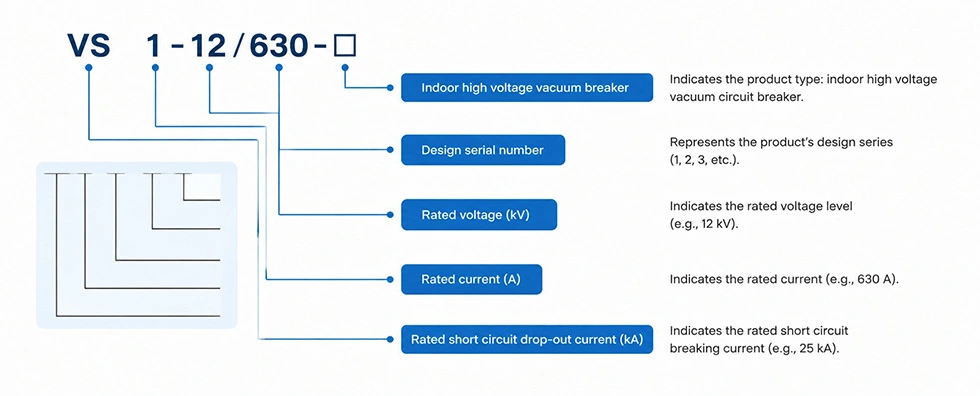

تم تصميم هيكل النوع الثابت VS1 بأبعاد تركيب محسنة، مما يسمح للمهندسين بدمج الكسارة في تكوينات خزانة مختلفة وفقًا للمتطلبات الحالية المقدرة.
يدعم الهيكل القياسي عروض الخزانات المختلفة ومستوياتها الحالية، مما يوفر المرونة لمختلف أنواع الخزانات تصاميم النظام الكهربائي.
| عرض الخزانة | التصنيف الحالي | خصائص البعد الرئيسي |
| 800 ملم | 630A-1600A | هيكل مدمج لتطبيقات التيار المتوسط |
| 1000 ملم | 630A-1600A | مناسبة لتكوينات خزانة أكبر |
| 1000 ملم | 1600A-5000A | مصممة لتلبية المتطلبات الحالية الأعلى |
يساعد التصميم الميكانيكي الأمثل على تقليل صعوبات التثبيت مع تحسين تنسيق المعدات معها المفاتيح الكهربائية ذات الجهد العالي.
تعد المطابقة الدقيقة للأبعاد أمرًا مهمًا لتقليل التعديلات الهندسية أثناء تركيب المشروع.

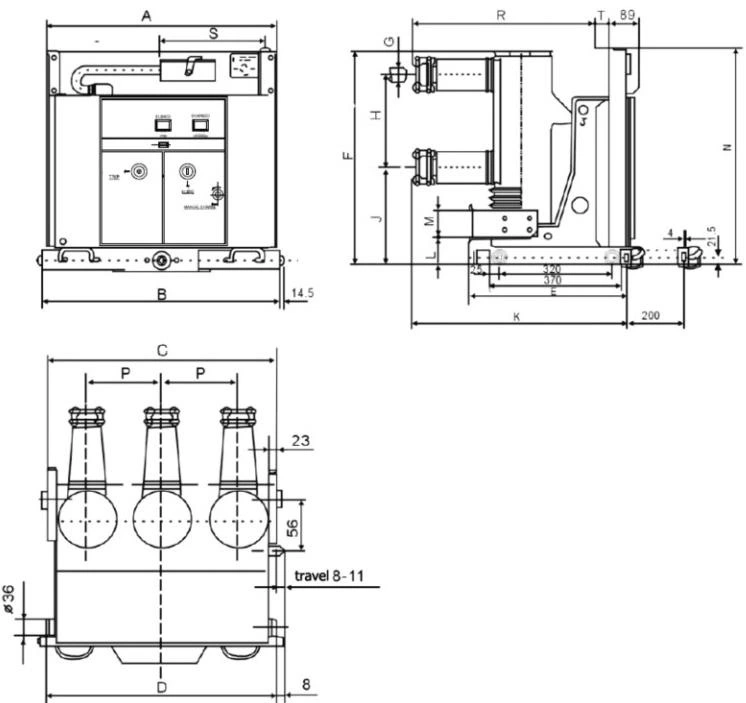

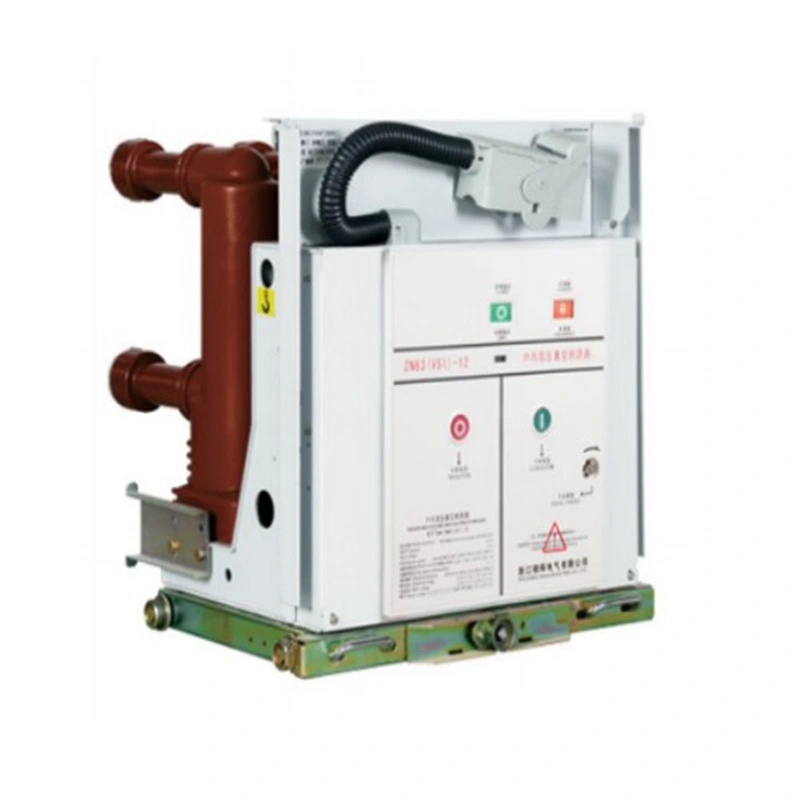

توفر سلسلة VS1 أبعاد تركيب موحدة بما في ذلك موضع التركيب، وترتيب الأطراف، و متطلبات واجهة مجلس الوزراء.
| المعلمة | خزانة 800 ملم | خزانة 1000 ملم |
| النطاق الحالي المقدر | 630A-1600A | 630A-5000A |
| نوع التطبيق | التثبيت الثابت | التثبيت الثابت |
| تصميم الهيكل | التكوين المضغوط | تكوين عالي السعة |
يسمح هذا التصميم الموحد للعملاء باختيار التكوينات المناسبة وفقًا لسعة النظام والخزانة المتطلبات.
يؤثر نظام التحكم بشكل مباشر على موثوقية تشغيل معدات التبديل ذات الجهد العالي.
يعتمد قاطع الدائرة الكهربائية ذات الجهد العالي Usune 36 كيلو فولت على تصميم دائرة تحكم احترافية مع اختياري المكونات بما في ذلك ملف الإغلاق، وملف الفتح، والمفاتيح المساعدة، وملف الحجب، ونظام تخزين طاقة المحرك، و الإفراط في لفائف التعثر الحالية.
| عنصر | وظيفة |
| المقر الرئيسي لإغلاق الملف | يتحكم في عملية إغلاق الكسارة |
| ملف فتح TQ | يتحكم في عملية فتح الكسارة |
| م موتور | يوفر وظيفة تخزين الطاقة |
| S1 التبديل المساعد | يشير إلى حالة تخزين الطاقة |
| S8 التبديل المساعد | يشير إلى موقف الاختبار |
| S9 التبديل المساعد | يشير إلى موقف العمل |
| Y1 حجب الملف | يوفر حماية قفل التشغيل |
| Y7-Y9 على الملف الحالي | يوفر الحماية من التيار الزائد |
يسمح هذا التكوين للمهندسين بتخصيص نظام التحكم وفقًا لمتطلبات المشروع المختلفة.
أثناء التشغيل الكهربائي، قد تؤدي إشارات الإغلاق المتكررة إلى حدوث إجراءات تبديل غير طبيعية.
يساعد المرحل الاختياري المضاد للارتداد على منع عمليات الإغلاق المتكررة عن طريق فصل دائرة الإغلاق عندما تظل إشارة الإغلاق نشطة لفترة طويلة جدًا.
تعمل هذه الوظيفة على تحسين استقرار التشغيل وتحمي آلية التشغيل الميكانيكية من التكرار غير الضروري الإجراءات.
تعمل وظيفة الحجب على منع التشغيل غير الصحيح عند عدم استيفاء شروط التحكم.
عندما لا يتم تنشيط مصدر طاقة التحكم الثانوي أو لا يلبي نطاق الجهد المطلوب، يتم الحجب آلية تمنع عمليات الإغلاق غير الآمنة.
يعمل هذا التصميم على تحسين السلامة التشغيلية في البيئات المعقدة ذات الجهد العالي.
توفر وظيفة التعثر الاختيارية للتيار الزائد حماية ذكية من الأخطاء.
يستقبل النظام إشارات تيار ثلاثية الطور من الجانب الثانوي لمحول التيار ويقارنها بها القيم المحددة مسبقا. عندما يتجاوز التيار قيمة الإعداد، ترسل وحدة الحماية إشارة رحلة لفتح الكسارة وإكمال عملية الحماية من الأخطاء.
| وظيفة الحماية | وصف |
| الكشف الحالي | يراقب الإشارات الحالية للمرحلة A وB وC |
| مقارنة الإشارة | يقارن القيم الحالية مع الإعدادات المسبقة |
| مخرجات الرحلة | ينشط عملية فتح الكسارة |
| نتيجة الحماية | يفصل الخطأ الحالي بأمان |
قد تتطلب المشاريع المختلفة ترتيبات مختلفة لدوائر التحكم.
يدعم المنتج تكوينات الأسلاك الاختيارية بناءً على متطلبات العميل، بما في ذلك المجموعات مع وظيفة مضادة للارتداد، وظيفة الحجب، وخيارات طاقة التشغيل.
| إعدادات | مكافحة ترتد | وظيفة الحظر |
| التحكم القياسي | خياري | خياري |
| تكوين الحماية | متاح | متاح |
| الأسلاك المخصصة | وفقا لمتطلبات المشروع | وفقا لمتطلبات المشروع |
يتيح تصميم الأسلاك المرنة تكاملًا أفضل مع أنظمة الحماية والأتمتة المختلفة.
عند استخدام تشغيل طاقة التيار المستمر، يجب أن تظل قطبية أطراف الصندوق المتقطعة ثابتة.
يجب أن تتبع قطبية أسلاك المحرك مخطط الدائرة المحدد لضمان التشغيل الصحيح لتخزين الطاقة.
يمثل مخطط الأسلاك الكسارة تحت حالة موضع الاختبار دون تخزين الطاقة وفي الحالة المفتوحة.
تعتبر الأسلاك الصحيحة ضرورية للتشغيل الموثوق لنظام التحكم.

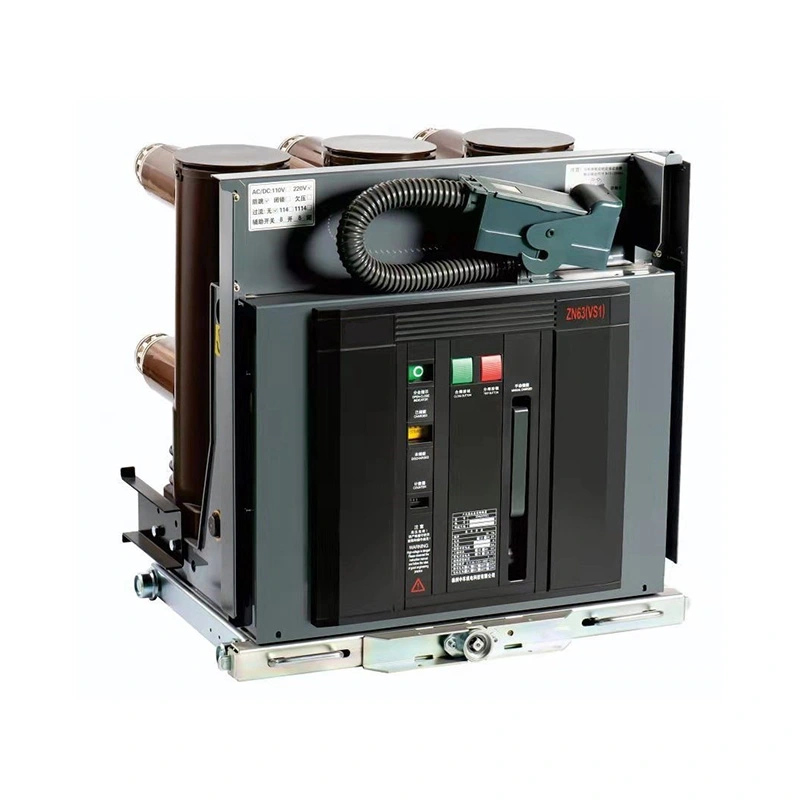

تم تطوير قاطع الدائرة الكهربائية ذات الجهد العالي Usune 36 كيلو فولت لأنظمة التوزيع ذات الجهد العالي التي تتطلب أداء تحويل يمكن الاعتماد عليه واستقرار التشغيل على المدى الطويل.
إن هيكلها الميكانيكي الأمثل، وتقنية انقطاع الفراغ الموثوقة، وتكوين التحكم المرن إنها مناسبة لمشاريع توزيع الطاقة حيث تعتبر السلامة والموثوقية من الاعتبارات الأساسية.
بالنسبة للشركات الهندسية ومصنعي المفاتيح الكهربائية، يعد التوافق مع الأنظمة الحالية اختيارًا مهمًا عامل.
يعمل الهيكل القياسي وخيارات عرض الخزانة المتعددة ودوائر التحكم القابلة للتكوين على تبسيط عملية التكامل في حلول المفاتيح الكهربائية المختلفة ذات الجهد العالي.
عند اختيار قواطع الدائرة الكهربائية ذات الجهد العالي، غالبًا ما يحتاج العملاء إلى الموازنة بين متطلبات التشغيل والحماية وظائف.
| عنصر المقارنة | التكوين القياسي | تكوين الحماية |
| وظيفة التبديل الأساسية | متاح | متاح |
| وظيفة مكافحة الارتداد | خياري | يتم تضمينها عند الحاجة |
| حجب الحماية | خياري | متاح |
| الإفراط في الحماية الحالية | المتطلبات الخارجية | خيار متكامل |
| مستوى سلامة النظام | التشغيل القياسي | حماية معززة |
تتطلب أنظمة الطاقة المختلفة قدرات حالية مختلفة.
| النطاق الحالي المقدر | التطبيق الموصى به |
| 630A-1600A | أنظمة توزيع الأحمال المتوسطة |
| 1600A-5000A | أنظمة الطاقة ذات السعة العالية |
يساعد تحديد التصنيف الحالي الصحيح على تحسين كفاءة النظام ومنع التحميل الزائد على المعدات.
| المعلمة | مواصفة |
| نوع المنتج | قاطع كهربائي عالي الجهد 36 كيلو فولت |
| مسلسل | VS1 |
| نوع التثبيت | نوع ثابت |
| التصنيف الحالي | 630A-5000A |
| عرض الخزانة | 800 ملم / 1000 ملم |
| تكنولوجيا المقاطعة | انقطاع قوس الفراغ |
| خيارات التحكم | مكافحة الارتداد / الحجب / الحماية من التيار الزائد |
| المعايير | اللجنة الانتخابية المستقلة وGB |
| شهادة | م |
لضمان التكوين الصحيح، يجب على العملاء تقديم المتطلبات الفنية الكاملة قبل الطلب.
| معلومة | غاية |
| الجهد المقنن | تأكد من مستوى جهد النظام |
| التصنيف الحالي | اختر السعة المناسبة |
| أبعاد الخزانة | التأكد من توافق التثبيت |
| السيطرة على الجهد | مطابقة نظام التشغيل |
| متطلبات الأسلاك | تأكيد الوظائف الاختيارية |
| متطلبات الحماية | حدد وحدات إضافية |
تساعد المعلومات الفنية الدقيقة على تقليل وقت التأكيد الهندسي وتحسين كفاءة المشروع.
تطبق Usune إدارة جودة صارمة خلال تطوير المنتج وتصنيعه واختباره.
| شهادة | معيار |
| إدارة الجودة | ايزو 9001 |
| الإدارة البيئية | ايزو 14001 |
| إدارة السلامة المهنية | ايزو 45001 |
| المعيار الكهربائي | اللجنة الانتخابية المستقلة وGB |
| شهادة المنتج | م |
تثبت هذه الشهادات التزام Usune بتوفير معدات كهربائية عالية الجهد يمكن الاعتماد عليها العملاء العالميين.
يجب على العملاء مراعاة الجهد المقنن والتيار المقنن وتوافق الخزانة ومتطلبات التحكم والحماية وظائف.
نعم. يمكن تكوين وظائف مثل التحكم المضاد للارتداد، وحجب الحماية، والتعثر الزائد الحالي وفقا لمتطلبات المشروع.
تعمل المطابقة الميكانيكية الصحيحة على تقليل تعديلات التثبيت وتحسين كفاءة تكامل النظام.
يمكن للمنتج أن يدعم التحكم في مقاومة الارتداد، وحماية الحجب، ووظائف التعثر الذكية للتيار الزائد.
