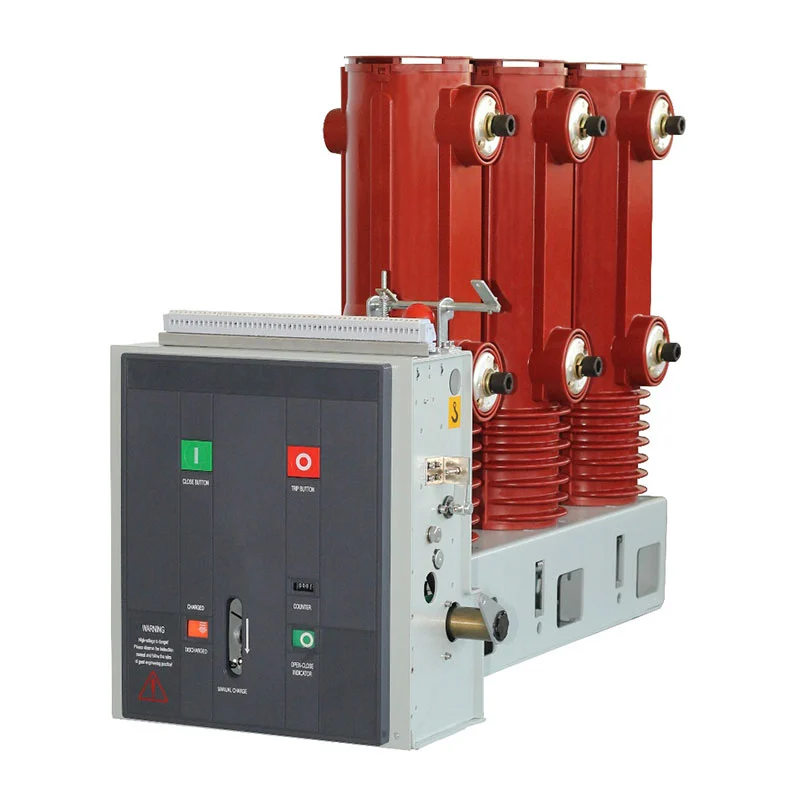

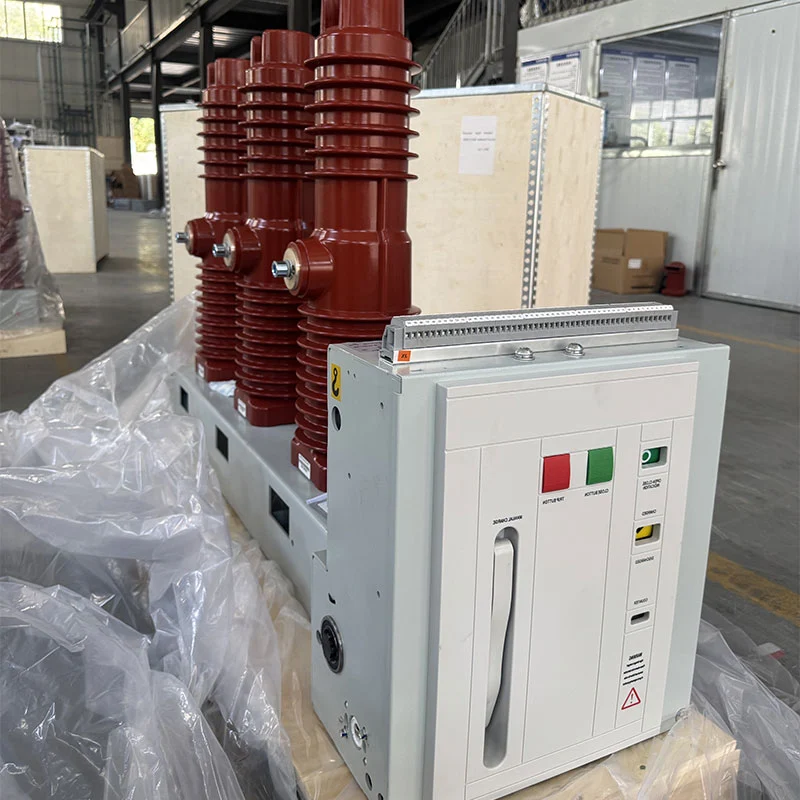

على عكس خزانات المفاتيح الكهربائية الكاملة، يركز قاطع الدائرة الفراغية الداخلي ZN85C-40.5 40.5kV على الجوهر وظيفة تبديل دائرة الطاقة. هيكلها الثابت المثبت على الجانب، وآلية تشغيل الزنبرك المعيارية توفر تقنية انقطاع الفراغ حلاً عمليًا للتطبيقات الداخلية من فئة 40.5 كيلو فولت، بما في ذلك الأنظمة حيث تكون عمليات التبديل المتكررة مطلوبة.
تم تصميم آلية التشغيل خصيصًا لخصائص قاطع الدائرة الكهربائية بقدرة 40.5 كيلو فولت. ذلك يعتمد آلية زنبركية معيارية مثبتة داخل إطار الكسارة، مما يسمح بخصائص الإخراج الميكانيكية لتتناسب مع متطلبات التشغيل للقاطع الفراغي.
تم تصميم الآلية حول الترتيب العلوي والسفلي للكسارة وتشكل جزءًا متكاملاً من الهيكل العام. يعمل هذا التكوين على تبسيط مسار النقل الميكانيكي مع توفير أساس مستقر لـ عمليات الإغلاق والفتح.
التكوين المثبت على الجانب مخصص للمعدات الكهربائية الداخلية حيث يتم تركيب القاطع كجهاز مكون التبديل المخصص. اعتمادا على تصميم المشروع، تكوينات مثل الخط الصادر الأيمن، أعلى يمكن اختيار الترتيبات الواردة والمضمنة.
بالمقارنة مع خزانة المفاتيح الكهربائية الكاملة القابلة للسحب، فإن هذا الهيكل يسمح لمصمم المشروع بالتركيز عليه دمج القاطع مع المعدات الكهربائية الأولية والثانوية المطلوبة حسب المواصفات ترتيب النظام.
يتم تخزين طاقة الإغلاق ميكانيكيًا في آلية الزنبرك. يمكن استكمال تخزين الطاقة من خلال المحرك أو يدويًا باستخدام مقبض تخزين الطاقة. أثناء التشغيل الآلي، يقوم نظام تروس ناقل الحركة بتشغيل المحرك عمود تخزين الطاقة ويقوم بشد زنبرك الإغلاق حتى يتم الوصول إلى موضع الطاقة المخزنة المحدد.
بعد اكتمال تخزين الطاقة، تعمل آلية الاحتفاظ على تثبيت الزنبرك في موضعه وتخزين الطاقة يتغير المؤشر إلى الحالة المقابلة. يقوم المفتاح المساعد أيضًا بفصل مصدر طاقة المحرك عندما يتم الوصول إلى موضع الطاقة المخزنة، مما يترك القاطع جاهزًا لأمر الإغلاق.
يمكن بدء عملية الإغلاق يدويًا من خلال زر الإغلاق أو كهربائيًا من خلال التحكم الدائرة. عندما يعمل المغناطيس الكهربائي المغلق، يتم إطلاق طاقة الزنبرك المخزنة من خلال الكامة و آلية الإرسال.
تقوم آلية التوصيل بعد ذلك بتحريك قضيب التشغيل المعزول وتحريك جهة الاتصال نحو موضع الإغلاق أثناء ذلك ضغط ربيع الاتصال. بعد اكتمال شوط الإغلاق، تحافظ آلية التثبيت على الإغلاق ويتغير الموضع والمفتاح المساعد وفقًا لذلك.
يمكن بدء الفتح يدويًا أو من خلال أمر الفتح الكهربائي. تعمل آلية التحرير المفتوحة على فتح القفل قفل الإغلاق، مما يسمح للطاقة المخزنة في نوابض التلامس والكبح بفصل قاطع الفراغ اتصالات.
خلال المرحلة النهائية من حركة الفتح، يمتص العازل الهيدروليكي الطاقة الميكانيكية المتبقية ويمتصها يتحكم في موضع الانفصال. تساعد هذه الآلية المنسقة في الحفاظ على عملية فتح محكمة.
يمكن تكوين القاطع باستخدام طاقة التشغيل AC أو DC وفقًا لمتطلبات المشروع. الموردة يتضمن التكوين خيارات AC110/220V وDC110/220V لملفات الإغلاق والفتح، مما يوفر المرونة لمختلف المحطات الفرعية وأنظمة التحكم الصناعية.
يتمتع ملف الإغلاق بقدرة مقدرة تبلغ 288 واط، في حين أن ملف الفتح محدد أيضًا بقدرة 288 واط. التشغيل العادي نطاق الجهد هو 85%-110% من الجهد المقنن لملف الإغلاق و65%-120% من الجهد المقنن لملف الفتح.
يوفر محرك تخزين الطاقة الإعداد التلقائي لعملية الإغلاق التالية. الموردة ZYJ220 يستخدم التكوين طاقة DC220V مع طاقة إدخال مقدرة تبلغ 90 وات. عند جهد التشغيل المقنن، يتم تخزين الطاقة تم تحديد الوقت بما لا يزيد عن 15 ثانية.
يسمح هذا الترتيب للقاطع باستعادة حالة الطاقة المخزنة بعد التشغيل دون الحاجة إلى ذلك التدخل اليدوي المستمر
يعتبر قاطع الفراغ مسؤولاً عن مقاطعة الدائرة الكهربائية أثناء عملية الفتح. عندما يتم فصل جهات الاتصال، وتتم عملية المقاطعة داخل قاطع الفراغ وليس داخله غرفة التبديل المعزولة بالهواء.
إن الجمع بين انقطاع الفراغ وناقل الحركة الميكانيكي الذي يعمل بالزنبرك يجعل الكسارة مناسبة لـ تطبيقات الجهد المتوسط الداخلية التي تتطلب أداء تحويل يمكن الاعتماد عليه والتشغيل المتكرر.
يأخذ التصميم الأصلي لسلسلة ZN85C-40.5 في الاعتبار التطبيقات التي تتطلب تبديلًا متكررًا. تشغيلها تتوافق الآلية مع خصائص قاطع الفراغ 40.5 كيلو فولت، بينما يتم تخزين الطاقة الآلية يقلل النظام من الحاجة إلى الشحن اليدوي المتكرر.
وهذا يجعل المعدات مناسبة للمنشآت الصناعية والمحطات الفرعية ومحطات الطاقة حيث تتم عمليات التبديل تشكل جزءًا من إدارة النظام الكهربائي العادي.
يمكن دمج الكسارة في أنظمة توزيع الطاقة والتحكم الكهربائي في الأماكن المغلقة في توليد الطاقة المرافق التي تتطلب تبديلًا موثوقًا وحماية للدوائر الكهربائية.
في المحطات الفرعية، يمكن دمج التكوين الداخلي الثابت في الكهرباء ذات الجهد العالي المقابلة النظام وفقًا لترتيب الدائرة الأولية ونظام التحكم ومتطلبات الحماية.
بالنسبة للمنشآت الصناعية والتعدينية ذات الأحمال الكهربائية الكبيرة، يمكن للقاطع توفير التبديل و وظائف الحماية في أنظمة توزيع الطاقة الداخلية وهي مناسبة للتطبيقات التي تتطلب استخدامًا منتظمًا عمليات التبديل.
نظرًا لأنه يمكن التحكم في عمليات الإغلاق والفتح كهربائيًا، فيمكن دمج القاطع مع نظام تحكم ثانوي مناسب للتشغيل المحلي أو عن بعد وفقًا لتصميم المشروع.
| غرض | مواصفة |
| نموذج | ZN85C-40.5 |
| الجهد المقنن | 40.5 كيلو فولت |
| نظام | ثلاث مراحل AC |
| التردد المقدر | 50 هرتز |
| تثبيت | داخلي |
| بناء | مثبت على الجانب |
| آلية التشغيل | آلية تشغيل الزنبرك المعيارية |
| تخزين الطاقة | بمحركات / يدوي |
| عملية الإغلاق | يدوي / كهربائي |
| عملية الافتتاح | يدوي / كهربائي |
| إغلاق لفائف الجهد | تيار متردد 110/220 فولت، تيار مستمر 110/220 فولت |
| فتح لفائف الجهد | تيار متردد 110/220 فولت، تيار مستمر 110/220 فولت |
| إغلاق قوة الملف | 288 واط |
| فتح قوة الملف | 288 واط |
| محرك تخزين الطاقة | ZYJ220 |
| المحرك الجهد المقنن | تيار مستمر 220 فولت |
| طاقة الإدخال المقدرة للمحرك | 90 واط |
| وقت تخزين الطاقة | ≥15 ثانية |
| إعدادات | يمين صادر / وارد علوي / مضمن حسب التصميم |
تم تصميم الجهاز للتركيب الداخلي ويجب استخدامه في بيئة مناسبة للجهد العالي المعدات الكهربائية. يجب أن يأخذ المشروع النهائي في الاعتبار درجة الحرارة المحيطة والرطوبة والارتفاع والتهوية و الظروف البيئية الأخرى عند تحديد التكوين الكهربائي الكامل.
يجب تركيب الكسارة في مكان خالٍ من الاهتزازات الشديدة أو الصدمات أو الظروف البيئية المسببة للتآكل. يجب أن يضمن ترتيب التثبيت أيضًا مساحة كافية للتشغيل والصيانة حول المعدات و الحفاظ على المحاذاة الميكانيكية المطلوبة للقاطع والمكونات الكهربائية المرتبطة به.
تطبق شركة Zhejiang Usune Electric Co., Ltd. نظام إدارة متكامل يغطي جودة المنتج والبيئة الإدارة والصحة والسلامة المهنية. والشركة حاصلة على شهادات ISO 9001 وISO 14001 وISO 45001، دعم عمليات التصنيع الخاضعة للرقابة بدءًا من اختيار المكونات وحتى التجميع والفحص.
تم تطوير المنتج وفقًا لمعايير IEC وGB المعمول بها، مع المعلمات والتكوينات الكهربائية يتم تحديدها وفقًا لمتطلبات المشروع المحددة. شهادة CE متاحة أيضًا للتطبيق تكوين المنتج، وتوفير دعم وثائق إضافي للمشاريع الدولية.
تمت الإشارة إلى قاطع الدائرة الفراغية الداخلي ZN85C-40.5 40.5kV في مشروع إطلاق الصواريخ Cas-space، تقديم مثال تطبيقي هندسي عملي للمعدات الكهربائية ذات الجهد العالي في Usune بطريقة متطلبة البيئة الصناعية.
إن قاطع الدائرة الفراغية الداخلي ZN85C-40.5 40.5kV هو في المقام الأول مكون تبديل وحماية، في حين أن لوحة المفاتيح الكهربائية الكاملة القابلة للسحب تدمج القاطع مع قضبان التوصيل، ومقصورات الكابلات، ومعدات التحكم، أجهزة الحماية ومكونات الخزانة الأخرى. ولذلك، فإن الكسارة تكون أكثر ملاءمة عندما يتطلب المشروع أ جهاز تحويل مخصص بقدرة 40.5 كيلو فولت للتكامل في نظام كهربائي أكبر.
| مقارنة | قاطع الدائرة الفراغية ZN85C-40.5 | مجموعة المفاتيح الكهربائية VCB القابلة للسحب | خزانة توزيع الجهد المنخفض |
| الوظيفة الرئيسية | التبديل وحماية الدائرة | استكمال توزيع MV والتبديل | توزيع الطاقة ذات الجهد المنخفض |
| فئة الجهد | 40.5 كيلو فولت | الجهد المتوسط | الجهد المنخفض |
| تثبيت | مُثَبَّت | قابل للسحب | ثابت / قابل للسحب |
| التركيز الرئيسي | آلية التشغيل والانقطاع | نظام خزانة كامل | توزيع الطاقة |
| تخزين الطاقة | آلية الربيع | آلية تشغيل VCB | يعتمد على تكوين ACB/MCCB |
| يتحكم | يدوي / كهربائي | محلي / كهربائي | محلي / كهربائي |
| تطبيق نموذجي | محطات توليد الطاقة والمحطات الفرعية والصناعة | أنظمة توزيع الجهد المتوسط | المصانع والمباني والمرافق التجارية |
يمكن لـ Usune تحديد التكوين المناسب وفقًا للمخطط أحادي الخط الخاص بالعميل، والجهد المقنن، التحكم في الطاقة وترتيب التثبيت ومتطلبات التشغيل. يساعد هذا النهج على التأكد من أن المحدد الكسارة متوافقة مع المعدات الكهربائية الأولية والثانوية المحيطة.
بالنسبة للمشاريع ذات جهود التحكم الخاصة أو ترتيبات التثبيت أو متطلبات التشغيل، فإن التقنية يمكن مناقشة التكوين قبل الإنتاج. وهذا يسمح لقاطع الدائرة الفراغية الداخلي ZN85C-40.5 40.5kV يمكن تكييفها مع النظام الكهربائي الفعلي بدلاً من الاعتماد على التكوين القياسي الثابت.
إنه قاطع دائرة مفرغ داخلي 40.5 كيلو فولت مصمم للتحكم الكهربائي والحماية في محطات الطاقة، المحطات الفرعية والمرافق الصناعية وشركات التعدين.
يستخدم ZN85C-40.5 تكوينًا ثابتًا مثبتًا على الجانب، بدلاً من هيكل عربة قابل للسحب.
نعم. آلية الزنبرك تدعم تخزين الطاقة اليدوي والتشغيل اليدوي، في حين أن التشغيل الكهربائي أيضًا متاح.
يمكن تكوين ملفات الإغلاق والفتح لـ AC110/220V أو DC110/220V وفقًا لمتطلبات المشروع.
وقت تخزين الطاقة المحدد لتكوين محرك ZYJ220 هو 15 ثانية عند الجهد المقنن.
نعم. تم تصميم المنتج للتطبيقات التي تتطلب تشغيلًا متكررًا، ويخضع للتشغيل المعمول به الشروط والتكوين الفني.
نعم. يمكن لـ Usune تكوين المنتج وفقًا لرسومات المشروع والمعلمات الكهربائية ومتطلبات التحكم و شروط التثبيت.
