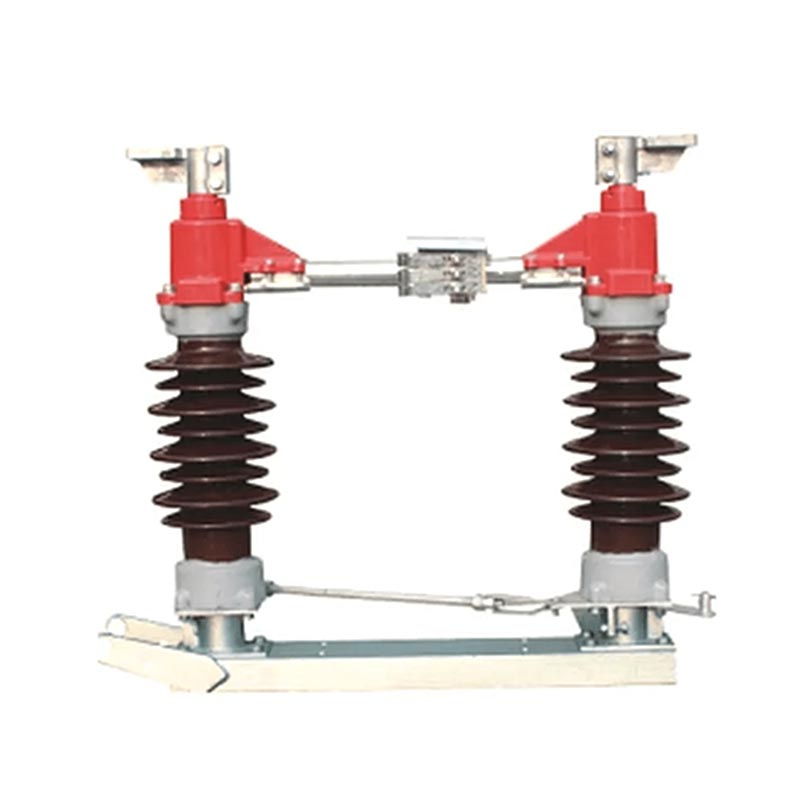

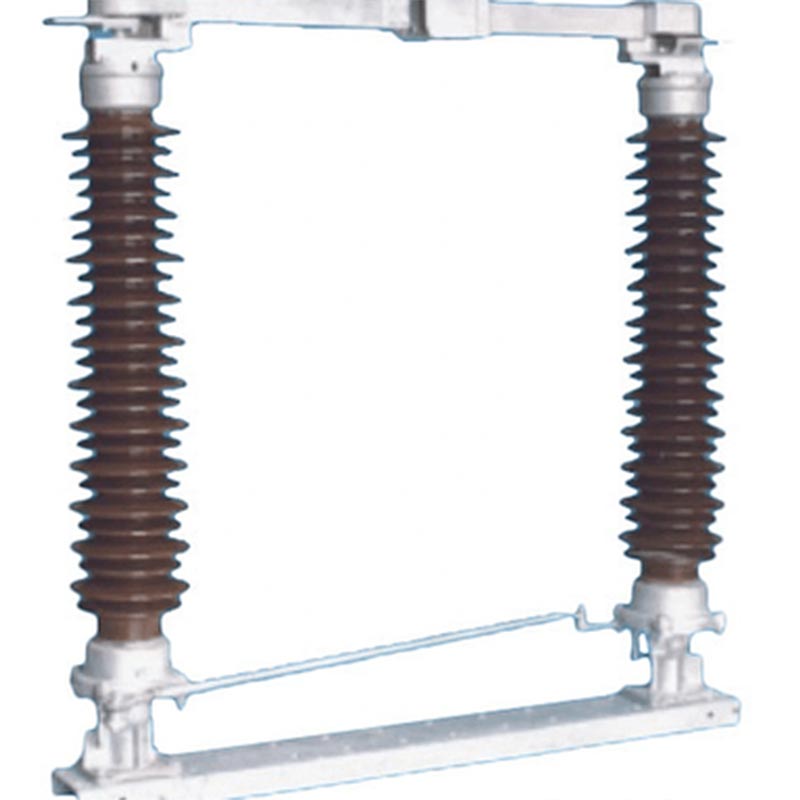

يعد مفتاح فصل المحطة الفرعية الخارجية من سلسلة Usune GW4 منتجًا أساسيًا تم تطويره بشكل مستقل المصنعة من قبل Usune. إنها مناسبة لدوائر التيار المتردد ذات التردد المقدر 50 هرتز والجهد المقدر 35 كيلو فولت إلى 170 كيلو فولت. يتم استخدامه بشكل أساسي لفتح وإغلاق الدائرة في ظل ظروف عدم التحميل، فهو يعتبر أمانًا لا غنى عنه مكون في أنظمة نقل وتوزيع الطاقة. ويمكن أيضًا أن تكون بمثابة وحدة أساسية للمنتجات المشتقة في نفس السلسلة، مما يوفر قابلية توسعة قوية لتلبية احتياجات المشاريع المتنوعة.
يعتمد مفتاح فصل المحطة الفرعية الخارجية على هيكل تبديل دوار أفقي، يتميز بالثبات الأداء الميكانيكي، ومستوى العزل العالي، ومقاومة التلوث القوية، والتركيب المريح صيانة. فهو يعزل مصادر الطاقة بشكل فعال، ويضمن سلامة صيانة المعدات الكهربائية، و يكمل عمليات التبديل بدون تحميل، مما يجعله مناسبًا لمختلف البيئات الخارجية القاسية مثل البيئة العالية الارتفاع ودرجة الحرارة المنخفضة والتلوث الشديد.
1. عزل الطاقة: يفصل المعدات عن شبكة الكهرباء بشكل فعال، مما يضمن سلامة الصيانة
الأفراد والمعدات؛
2. قدرة التحميل على المدى الطويل: يمكن أن تحمل تيار الحمل المقنن بشكل ثابت لفترات طويلة، مما يضمن الطاقة المستمرة
العرض؛
3. التبديل بدون تحميل: يكمل التبديل بدون تحميل للخطوط والمحولات غير المحملة، بالإضافة إلى تبديل شريط التوصيل
العمليات، وتلبية احتياجات التكيف المرنة لشبكة الطاقة؛
4. حماية التأريض: يمكن تهيئتها بمفتاح تأريض حسب الحاجة لتحقيق تأريض موثوق للدائرة،
مواصلة تعزيز السلامة التشغيلية.
لضمان جودة المنتج والسلامة التشغيلية، تلتزم سلسلة Usune GW4 بشكل صارم بالمعايير الدولية المعايير الرسمية، بما في ذلك IEC 62271-102 "مفاتيح فصل التيار المتردد ذات الجهد العالي ومفاتيح التأريض" و IEC 60694 "الشروط الفنية العامة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي". يقوم المصنع بتنفيذ أ عملية فحص الجودة الصارمة. يخضع كل منتج لاختبارات أداء شاملة قبل مغادرته المصنع لضمان تلبية جميع المعلمات للمتطلبات القياسية.
المعلمات الفنية للمنتج تتضمن سلسلة Usune GW4 نماذج متعددة مثل GW4(A)-35(D)(W)، GW4(A)-126(D)(W)، وGW4(A)-170(D)(W)، بتيارات مصنفة تتراوح من 630 أمبير إلى 2500 أمبير، مناسبة لمستويات الجهد والحمل المختلفة سيناريوهات. المعلمات الفنية الأساسية (المؤشرات الرئيسية) هي كما يلي:
| سلسلة الموديل | الجهد المقدر (كيلو فولت) | التصنيف الحالي (أ) | تصنيف تيار الصمود لفترة قصيرة (kA/s) | قوة تحمل نبضات البرق (كيلو فولت) | مقاومة الدائرة الرئيسية (μΩ) |
| GW4(أ)-35(د)(ث) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(أ)-126(د)(ث) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(أ)-170(د)(ث) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
بالإضافة إلى ذلك، تم تجهيز المنتجات بآليات التشغيل اليدوية CS11 وCS17D وCS14G وCJ2 الكهربائية. آليات التشغيل. يتم تحسين تكوينات المفاتيح المساعدة وفقًا لنوع الآلية لضمان ذلك عملية مرنة وموثوقة.
تصميم مزدوج الغلق، يتم دعم مجموعة العمود بمحامل كروية شعاعية، مما يمنع بشكل فعال دخول الرطوبة والغبار والغازات الضارة.
تستخدم جهة الاتصال الوسطى إصبع اتصال ذاتي المفعول، مما يلغي الحاجة إلى زنبرك. انها تعتمد على نفسها مرونة لتثبيت جهة الاتصال، مما يضمن اتصالًا مستقرًا ويقلل تكاليف الصيانة.
تم تجهيز الدائرة الموصلة الرئيسية ومفتاح التأريض بآلية متشابكة، مما يضمن أن لا يمكن إغلاق مفتاح التأريض عندما تكون الدائرة الرئيسية مغلقة، والعكس صحيح، مما يمنع سوء التشغيل.
يتم تثبيت الاتصال المرن داخل القاعدة الصادرة بقوة على قضيب التوصيل واللوحة الطرفية. خالي من الزيوت تضمن محامل التشحيم الذاتي الدوران السلس وإطالة عمر الخدمة.
لدى Usune فريق بحث وتطوير محترف يتمتع بسنوات عديدة من الخبرة في تصميم المعدات الكهربائية ذات الجهد العالي. ال لقد حصل هيكل المكونات الموصلة لسلسلة GW4 على براءة اختراع نموذج المنفعة الوطنية. يستخدم إصبع الاتصال أ مواد جديدة ذات قوة عالية، وموصلية عالية، ومرونة عالية، وتجنب مشاكل مثل التآكل الزنبركي، انخفاض قوة التثبيت بسبب التلدين بالحرارة وزيادة مقاومة التلامس.
سلسلة GW4 موجودة في السوق لسنوات عديدة، مع تكنولوجيا إنتاج ناضجة وأداء مستقر. تتميز المكونات الدوارة بتصميم لا يحتاج إلى صيانة، وتستخدم أجزاء النقل دبابيس من الفولاذ المقاوم للصدأ مقترنة مع البطانات النايلون المحتوية على ثاني كبريتيد الموليبدينوم. تخضع المكونات الفولاذية للجلفنة بالغمس الساخن لضمان السلاسة التشغيل والوقاية من الصدأ على المدى الطويل.
كشركة مصنعة محترفة، تلتزم Usune بشكل صارم بالمعايير الدولية في عملية الإنتاج الخاصة بها. ال يفتخر المصنع بنظام شامل لمراقبة الجودة، ويشرف على العملية برمتها بدءًا من شراء المواد الخام لتجميع المنتج واختباره. لقد اجتازت المنتجات العديد من الاختبارات والشهادات الرسمية الأداء معترف به على نطاق واسع في الصناعة.
تعطي Usune الأولوية لرضا العملاء، وتقدم استشارات شاملة قبل البيع، وإرشادات التثبيت، و خدمات الصيانة ما بعد البيع. تتمتع المنتجات بعمر خدمة طويل وتكاليف صيانة منخفضة والمصنع يوفر دعمًا شاملاً لما بعد البيع لمعالجة مخاوف العملاء.
تم تصميم مفتاح فصل المحطة الفرعية الخارجية من سلسلة Usune GW4 للبيئات الخارجية القاسية والعرض القدرة على التكيف البيئي القوي. يجب أن تستوفي ظروف التشغيل المتطلبات التالية: عدم تجاوز الارتفاع 2000 م؛ درجة الحرارة المحيطة -40 درجة مئوية إلى +40 درجة مئوية؛ سرعة الرياح لا تتجاوز 34 م/ث؛ شدة زلزالية لا تتجاوز 8 درجات؛ سمك الجليد لا يتجاوز 10 مم؛ غياب الغبار الثقيل والتآكل الكيميائي والاهتزاز القوي و المخاطر القابلة للاشتعال / المتفجرة؛ وأساس التثبيت المستوى. إذا تجاوزت بيئة تطبيق المستخدم المتطلبات المذكورة أعلاه، يمكن التفاوض على حل مخصص مع Usune.

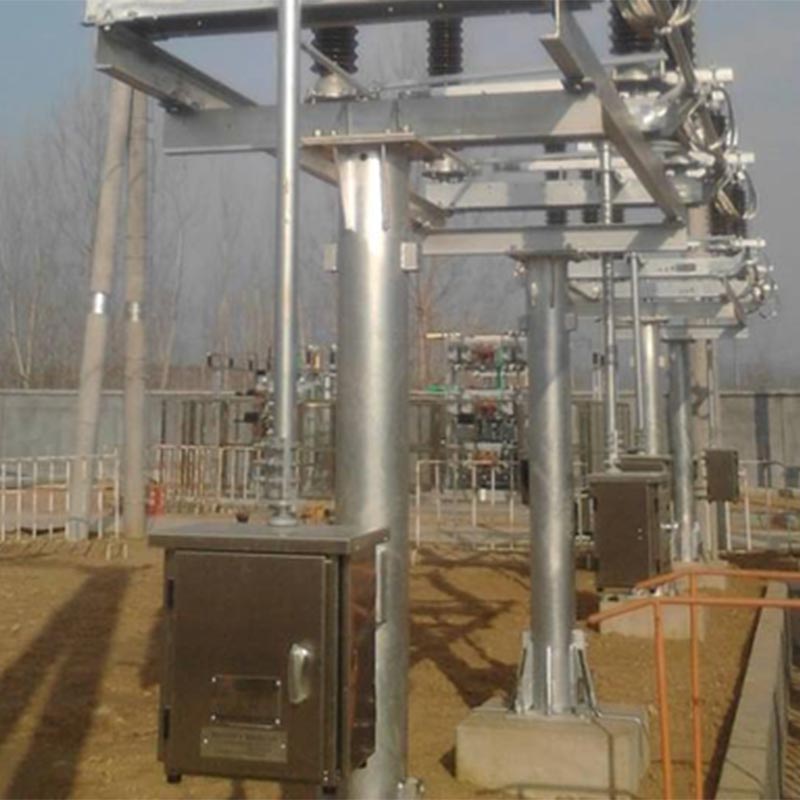

اسم المشروع: مشروع تجديد المحطة الفرعية الخارجية 110 كيلو فولت في شمال الصين
خلفية المشروع: تقع هذه المحطة الفرعية في مدينة بشمال الصين، وتشهد فصول شتاء قاسية (الحد الأدنى درجة الحرارة -35 درجة مئوية) والرياح القوية المتكررة. عانى مفتاح الفصل الأصلي من ضعف درجة الحرارة المنخفضة المقاومة والتشغيل غير المستقر وتكاليف الصيانة العالية. وبعد مقارنة شاملة، فريق المشروع حدد Usune GW4-126(D)(W)/1250 مفتاح فصل المحطة الفرعية الخارجية. قدمت Usune منتجًا كاملاً خدمات التوجيه والتركيب.
نتائج التطبيق: لقد عمل المنتج بثبات لمدة 3 سنوات بعد التشغيل، مما أظهر ممتازًا مقاومة درجات الحرارة المنخفضة ومقاومة الرياح. عمليات الفتح والإغلاق مرنة وموثوقة. ال تعمل وظيفة الاتصال ذاتية التنظيف على منع فشل الاتصال بشكل فعال بسبب تراكم الغبار والثلج، كما تعمل على منع تلف الاتصال تصميم خالي من الصيانة يقلل من عبء عمل الصيانة اليومية للمحطة الفرعية. صاحب المشروع عاليا تعترف بالأداء وخدمة ما بعد البيع لمنتجات Usune ووقعت تعاونًا طويل الأمد اتفاقية مع Usune، وتعيينها على أنها الشركة المصنعة المعينة لمشاريع تجديد المحطات الفرعية اللاحقة.
A1: أولاً، افحص بصريًا ما إذا كان قضيب التوصيل مشوهًا، وما إذا كان المفصل مفككًا، وما إذا كان المشبك فضفاض أو ينزلق. يجب استبدال قضيب التوصيل المشوه؛ يجب أن تكون المفاصل والمشابك فضفاضة يتم تشديدها باستخدام مفتاح عزم الدوران وفقًا لعزم الدوران المحدد في الدليل (راجع الجدول 5). إذا كان الدليل يزيد عزم التشغيل بشكل كبير، وقد يكون ذلك بسبب جفاف مادة التشحيم على الأجزاء الدوارة أو الصدأ على الأجزاء الدوارة دبوس رمح. قم بتنظيف وتشحيم الأجزاء الدوارة لضمان التشغيل السلس.
ج2: تم تصميم المنتج ليكون خاليًا من الصيانة، ولكن يوصى بالفحص والصيانة المنتظمة للتأكد التشغيل المستقر على المدى الطويل: يجب إجراء فحص بسيط في الموقع كل عامين؛ عندما يكون خارج الخدمة، ويجب إجراء الصيانة كل 5 سنوات أو كل 2000 عملية؛ يجب إجراء إصلاح شامل كل 10 سنوات أو كل 5000 عملية. تشمل نقاط الصيانة الرئيسية ما يلي: التحقق من سلامة الأجزاء الميكانيكية و العوازل، وقياس مقاومة الدائرة الموصلة الرئيسية، والتحقق من ضيق الترباس، واختبار حالة تشغيل المفاتيح المساعدة والمكونات الكهربائية المتشابكة.
1. اكتمال توريد المنتج: يتم شحن كل مفتاح فصل ومفتاح تأريض من سلسلة Usune GW4 ملحقات التثبيت وآلية التشغيل التي يطلبها المستخدم، بالإضافة إلى شهادة المنتج، دليل التثبيت والتشغيل، وقائمة الملحقات لضمان التثبيت والاستخدام السلس.
2. تعليمات الطلب عند الطلب، يرجى تحديد: طراز المنتج، الاسم، التيار المقنن، الجهد المقنن، سواء أكان أ تم تكوين مفتاح التأريض (تأريض فردي/تأريض مزدوج)؛ نوع ونموذج واسم التشغيل آلية؛ مصدر الطاقة وتصنيف الجهد للقفل الكهرومغناطيسي (إن وجد) ؛ نموذج والتحكم في الجهد آلية التشغيل الكهربائية (إن وجدت). إذا كانت هناك حاجة إلى وثائق فنية خاصة أو ملحقات التثبيت، يرجى التحديد عند الطلب.
1. قاعدة لمس الإصبع
2. لمسة الإصبع
3. لوحة القفل المغناطيسي
4. الترباس
5. الاتصال
الشكل 2: رسم تخطيطي لنقاط الاتصال الكهربائية المهيمنة
1. رأس اتصال ثابت للسكين الأرضي
2. اتصل بالإصبع
3. لوحة تحديد المواقع
4. أنبوب سكين الأرض
الشكل 3: رسم تخطيطي لموضع أنبوب التأريض ولوحة تحديد المواقع
الشكل 4: مخطط الرفع
