Zhejiang Usune Electric Co., Ltd. هو مصنع محترف يدمج البحث والتطوير والتصميم والإنتاج والمبيعات. الرئيسية تشمل المنتجات قواطع دوائر مفرغة عالية الجهد داخلية وخارجية من 12 كيلو فولت إلى 245 كيلو فولت، وقواطع دوائر SF6، وتحميل مفاتيح، ومفاتيح فصل مختلفة. إنه مورد محترف موثوق به لمشاريع هندسة الطاقة على حد سواء محليا ودوليا.
تم تصميم مفتاح قطع الاتصال Usune Gw4 خصيصًا لأنظمة الطاقة AC 50 هرتز/60 هرتز ثلاثية الطور. الابتدائي تتمثل الوظيفة في توصيل أو فصل دوائر الجهد العالي في ظل ظروف عدم التحميل النشطة وتوفير الرؤية إزالة العزل الكهربائي لصيانة قضبان التوصيل وقواطع الدائرة والمحولات وغيرها من الجهد العالي المعدات.
-GB 1985-2004: مفاتيح فصل الجهد العالي للتيار المتردد ومفاتيح التأريض
-IEC 62271-102: المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي
-GB/T 11022: المواصفات العامة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي

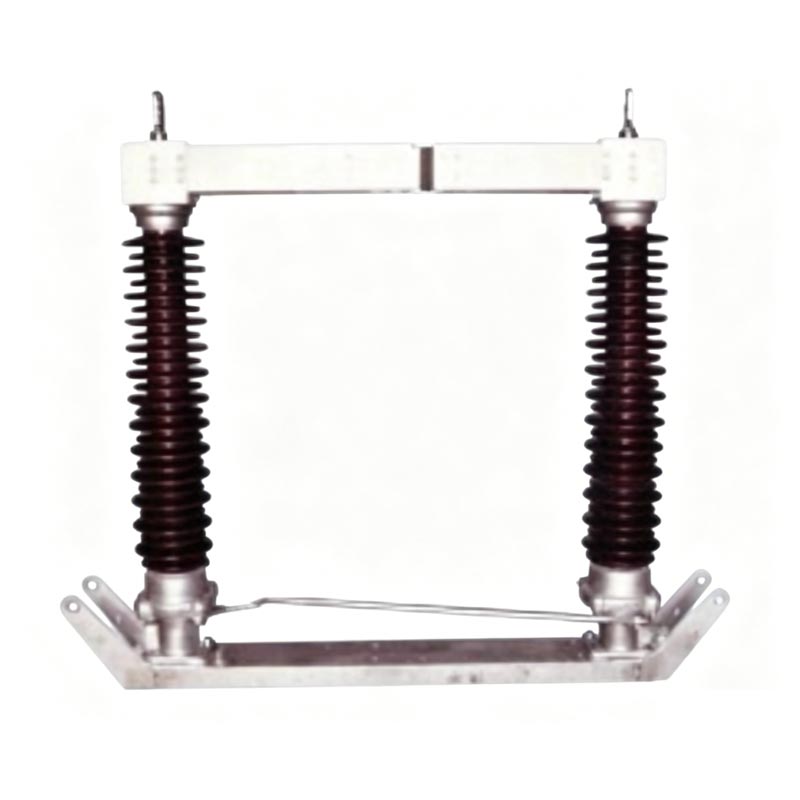

سلسلة GW4: عازل ذو عمود مزدوج، دوران أفقي، نوع متقطع
1. هيكل عازل مزدوج الوظيفة، عوازل عمودين لكل مرحلة تدور أفقيًا بمقدار 90 درجة بشكل متزامن.
2. الاتصالات الرئيسية هي اتصالات نحاسية مكسورة في المنتصف ومطلية بالفضة ومقاومة اتصال منخفضة وموصلية جيدة.
3. القاعدة مصنوعة من الفولاذ المجلفن بالغمس الساخن، مع محامل محكمة الغلق، مقاومة للتآكل ومتينة.
4. يمكن تجهيز مفتاح قطع الاتصال GW4 بمفاتيح تأريض أحادية الجانب أو مزدوجة الجوانب، مع ميكانيكية
المتشابكة لضمان السلامة التشغيلية.
5. آلية التشغيل يمكن أن تكون يدوية (CS14G، CS17G) أو كهربائية (CJ6B، CJ11، XCJ-I).
| المعلمة | مواصفة |
| الجهد المقنن | 126 كيلو فولت (نظام 110 كيلو فولت) |
| التردد المقدر | 50 هرتز |
| التصنيف الحالي | 630A، 1250A، 1600A، 2000A، 2500A |
| تصنيف تيار الصمود لفترة قصيرة (1 ثانية) | 31.5 كيلو أمبير، 40 كيلو أمبير، 50 كيلو أمبير |
| تصنيف الذروة الصمود الحالي | 80 كيلو أمبير، 100 كيلو أمبير، 125 كيلو أمبير |
| دقيقة واحدة من جهد التيار المتردد الجاف | - إلى الأرض: 140 ك.ف. - الكسر العرضي: 160 ك.ف |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +40 درجة مئوية |
| ارتفاع | ≥ 2000 م |

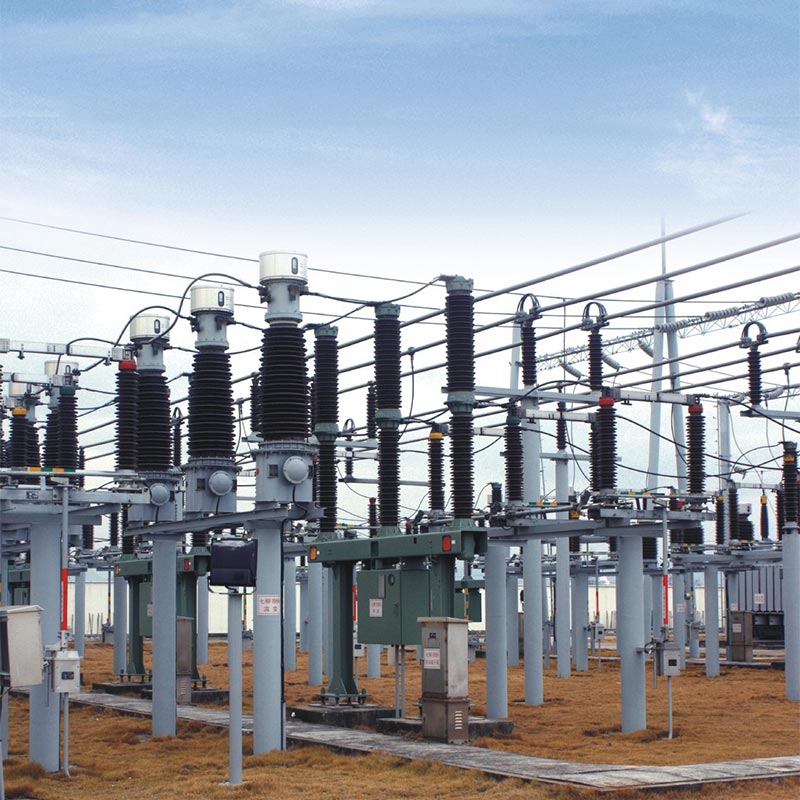

جهد 110 ك.ف.. مشروع محطة تحويل طاقة الرياح
يقع هذا المشروع في منطقة شمالية ذات اختلافات كبيرة في درجات الحرارة مما يتطلب معدات عالية الموثوقية ومقاومة البرد. اختار المشروع العديد من مفاتيح فصل Usune GW4 المجهزة بالكهرباء الآليات ومفاتيح التأريض على الوجهين. لسنوات عديدة منذ بدء التشغيل، عملت المعدات بشكل مستقر، مع إجراءات ميكانيكية موثوقة ومقاومة ممتازة للتآكل، تضمن بشكل فعال سلامة صيانة المحطات الفرعية وكفاءة التشغيل اليومية، مما حاز على إشادة كبيرة من المستخدم.
| غرض | وحدة | حدود | |||||
| الجهد المقنن | كيلو فولت | 40.5 | 72.5 | 126 | 145 | ||
| مستوى العزل المقدر | تردد الطاقة 1 دقيقة يتحمل الجهد (القيمة الفعالة) | على الأرض | كيلو فولت | 95 | 160 | 230 | 275 |
| كسر | كيلو فولت | 118 | 200 | 230+70 | 275+85 | ||
| دفعة البرق المقدرة تحمل التيار (الذروة) | على الأرض | كيلو فولت | 185 | 350 | 550 | 650 | |
| كسر | كيلو فولت | 215 | 410 | 550+110 | 650+120 | ||
| التردد المقدر | هرتز | 50/60 | |||||
| التصنيف الحالي | A | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | ||
| تصنيفها لفترة قصيرة تحمل التيار | كا | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| الذروة المقدرة تحمل التيار | كا | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| مدة الدائرة القصيرة المقدرة | سكين / سيف | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| تصنيف الحمل الطرفي الميكانيكي | الأفقي والعمودي | N | 1250 | 1250 | 1250 | 1250 | |
| أفقي | N | 750 | 750 | 750 | 750 | ||
| القوة العمودية | N | 1000 | 1000 | 1000 | 1000 | ||
| مسافة الزحف | مم | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| الحياة الميكانيكية | مرات | 5000 | 5000 | 1000 | 5000 | ||
| المحرك المحرك | نموذج | سي جيه | سي جيه | سي جيه | سي جيه | ||
| جهد المحرك | V | AC380، AC220، DC220، DC110 | |||||
| حلقة التحكم في الجهد | V | AC380، AC220، DC220، DC110 | |||||
| النقاط، وقت الإغلاق | s | 7 ± 1 | |||||
|
المحرك البشري |
نموذج | CS14 CS17 | |||||
| جهد القفل الكهرومغناطيسي | V | AC220، DC220، DC110 | |||||
• العوازل: لا يوجد بها شقوق أو أضرار أو أوساخ.
• الاتصالات: نظيفة، سطح مطلي بالفضة سليمة.
• السحابات: جميع البراغي مشدودة.
• الآلية: دوران سلس. تليين الأجزاء المتحركة.
• عمودي العازل: يمكن ضبطه باستخدام الحشوات (بحد أقصى 3 مم لكل موقع).
• تزامن ثلاثي المراحل: ضبط ذراع الكرنك وقضبان الربط.
• ضغط التلامس: تأكد من الإدخال والضغط المناسبين.
• تعمل فقط في ظل عدم التحميل. تأكد من أن قاطع الدائرة مفتوح.
• التشغيل اليدوي: استخدم مقبض التشغيل. تجنب القوة المفرطة.
• التشغيل الآلي: استخدم جهاز التحكم المحلي/البعيد. موقف المراقبة.
• التعشيق: لا تقم بالتشغيل بالقوة في حالة التعشيق.
• الإصلاح الدوري: كل 1-2 سنوات.
• تنظيف العوازل والاتصالات. تطبيق الفازلين الصناعي.
• تشحيم المحامل وأجزاء ناقل الحركة.
• التحقق من عدم وجود مسامير مفكوكة، ونقاط الاتصال البالية، وتلف العازل.
• بعد حدوث ماس كهربائي: قم بالفحص فورًا.
• لا يمكن التشغيل: افحص التعشيق، أو الوصلة المحشورة، أو عطل المحرك.
• المراحل غير المتزامنة: ضبط قضبان الوصلة المتقاطعة.
• ارتفاع درجة حرارة الاتصال: تنظيف وإعادة ربط. تحقق من طلاء الفضة.
ج: لا. إن مفتاح قطع الاتصال GW4 مناسب فقط للعزل والتبديل تحت الجهد الكهربي فقط، بدون تحميل الظروف. ليس لديها قدرات إطفاء القوس ويمنع منعا باتا التشغيل تحت الحمل. ذلك يجب أن تستخدم جنبا إلى جنب مع قاطع الدائرة.
ج: يفرض التعشيق الميكانيكي تسلسل تشغيل آمن: المفتاح الرئيسي مفتوح ← مفتاح التأريض مغلق؛ مفتاح التأريض مفتوح → المفتاح الرئيسي مغلق، مما يمنع سوء التشغيل ويضمن سلامة الصيانة الموظفين.
ج: النوع القياسي مناسب للبيئات التي يبلغ ارتفاعها أقل من 2000 متر ودرجة الحرارة من -40 درجة مئوية إلى +40 درجة مئوية، والتي يمكن أن تلبي احتياجات معظم المحطات الفرعية الخارجية؛ للمناطق المرتفعة أو شديدة التلوث، يمكن تخصيص العزل المعزز والحلول المضادة للتآكل.
