يعد مفتاح العزل اليدوي الخارجي المزود بمحرك أحد المنتجات الأساسية لشركة Usune، وهو مصمم خصيصًا لمكيفات الهواء الخارجية دوائر ذات تردد مقنن 50 هرتز وجهد مقنن 35 كيلو فولت ~ 170 كيلو فولت. إنها قطعة أساسية من المعدات ل ضمان التشغيل الآمن والمستقر لأنظمة الطاقة ويمكن أيضًا أن يكون بمثابة الوحدة الأساسية لهذه السلسلة من المنتجات المشتقة. يتم تصنيع المنتجات بما يتفق بدقة مع IEC 62271-102 "AC عالي الجهد "مفاتيح الفصل ومفاتيح التأريض" والمواصفة IEC 60694 "الشروط الفنية العامة للمفاتيح الكهربائية ذات الجهد العالي" ومعدات التحكم"، مما يضمن الخبرة المهنية وموثوقية المنتج.
يتميز بهيكل تبديل دوار أفقي، هذا المفتاح يتميز بمستويات عزل عالية، تلوث قوي المقاومة والأداء الميكانيكي المستقر والتركيب والصيانة المريحة. وهو يدعم كلا من اليدوي و تشغيل كهربائي ويمكن تهيئته بمفتاح تأريض حسب الحاجة. إنها قابلة للتكيف مع الظروف الخارجية القاسية البيئات مثل الارتفاعات العالية ودرجات الحرارة المنخفضة والتلوث الشديد. كمورد موثوق به، Usune بدقة تلتزم بالمعايير الدولية وتتحكم بشكل صارم في جودة المنتج لتزويد العملاء بجودة عالية، مفاتيح فصل آمنة ودائمة.
يستخدم مفتاح العزل الآلي اليدوي الخارجي على نطاق واسع في أنظمة نقل وتوزيع الطاقة الخارجية في شبكات الطاقة والمؤسسات الصناعية والتعدين والبناء الحضري وتوليد الطاقة الجديدة. إنه كذلك مناسب للتطبيقات التي تتطلب عزلًا متكررًا للطاقة وصيانة السلامة، وهو مناسب تمامًا بشكل خاص للبيئات الخارجية القاسية، مما يضمن بشكل فعال استمرارية وسلامة مصدر الطاقة.
يتميز المنتج بأداء فني ممتاز ويغطي مجموعة متنوعة من المواصفات. معلماتها الأساسية هي
على النحو التالي:
- الفولطية المقدرة: 35 كيلو فولت ~ 170 كيلو فولت
- التصنيف الحالي: 630 أمبير ~ 2500 أمبير
- تصنيف تيار الصمود القصير: 20 كيلو أمبير / ثانية ~ 50 كيلو أمبير / ثانية
-الذروة المقدرة لتحمل التيار: 50 كيلو أمبير ~ 125 كيلو أمبير
- مقاومة الدائرة الرئيسية: ≥125μΩ (تختلف حسب الطراز)
- تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد: 80 كيلو فولت ~ 200 كيلو فولت
- الجهد الكهربي لتحمل نبضات البرق: 115 كيلو فولت ~ 860 كيلو فولت (يختلف حسب الطراز ومفتاح التأريض)
- آلية التشغيل: يدوي (سلسلة CS11، CS17D، CS14G) أو كهربائي (نوع CJ2)

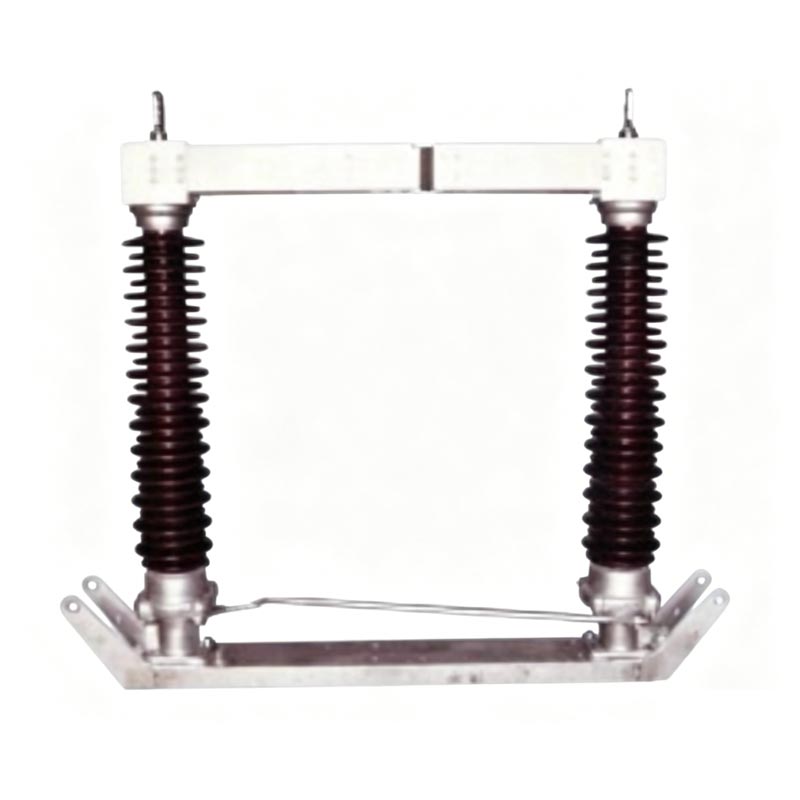

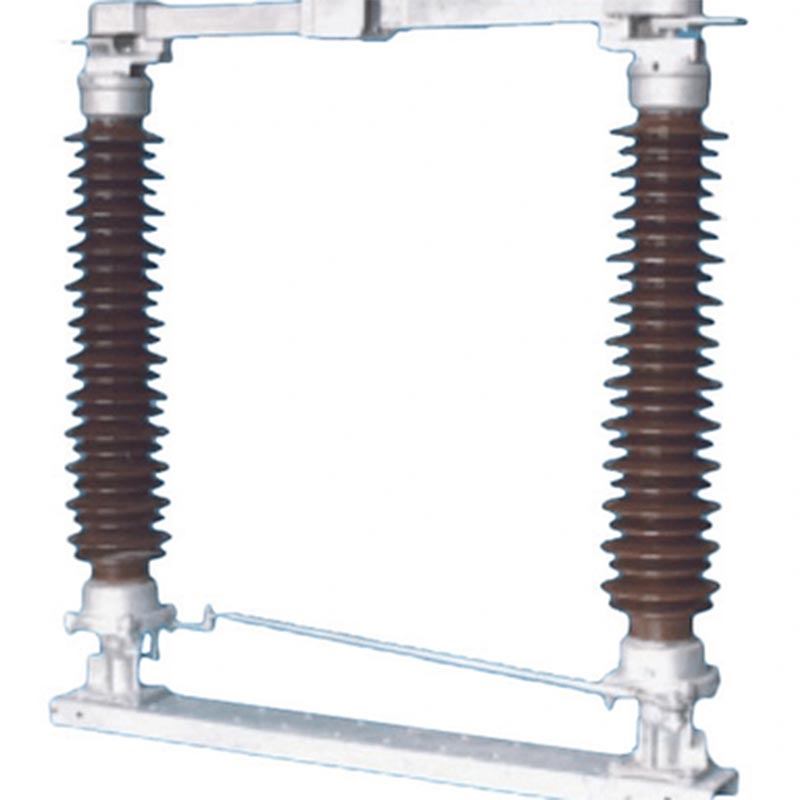

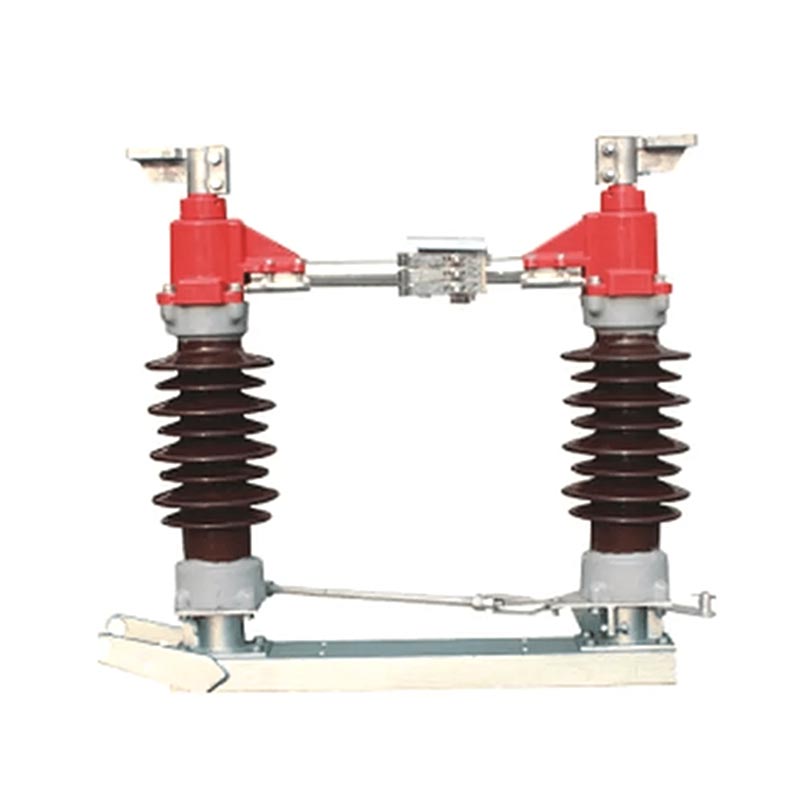

يستخدم مفتاح العزل اليدوي الخارجي المزود بمحرك هيكل مصافحة مزدوج. وتتكون كل مرحلة من قاعدة، العوازل البريدية والمحطات الصادرة والاتصالات. يتم تركيب العوازل العمودية بالتوازي مع بعضها البعض تحمل مقاعد على طرفي القاعدة وعمودية على القاعدة. الجزء الموصل الرئيسي يدور تقريبًا 90 درجة مع العوازل البريدية. تتميز جهة الاتصال الوسطى بهيكل دوار ذاتي التنظيف، والذي يزيل الغبار والغبار الأوساخ من جهة الاتصال أثناء الفتح والإغلاق، مما يضمن اتصالًا موثوقًا به. الأجزاء الدوارة تعتمد مختومة، تصميم لا يحتاج إلى صيانة، وتستخدم مكونات ناقل الحركة دبابيس من الفولاذ المقاوم للصدأ والموليبدينوم البطانات المصنوعة من النايلون المحتوية على ثاني كبريتيد، وهي مقاومة للتآكل والصدأ.
تستخدم أصابع الاتصال نوعًا جديدًا من المواد عالية القوة والموصلية والمرونة. يعتمدون عليها مرونتها الخاصة لتثبيت نقاط الاتصال، وتجنب فشل الاتصال الناجم عن التآكل الزنبركي والتليين الحراري. لقد حصل هيكل المكونات الموصلة هذا على براءة اختراع نموذج المنفعة الوطنية.
قابلة للتكيف مع الارتفاعات أقل من 2000 متر، ودرجات الحرارة المحيطة -40 درجة مئوية إلى +40 درجة مئوية، وسرعات الرياح أقل من 34 متر/ثانية، وكثافة الزلازل أقل من 8 درجات. تتوافق مسافة الزحف مع متطلبات الفئة III أو IV الخاصة بـ GB/T5582. مقاومة قوية للتلوث و التثليج (سمك الجليد ≥10 مم).
يدعم التشغيل اليدوي والكهربائي، ويمكن اختياره حسب الحاجة. الآلية اليدوية سهلة التشغيل، بينما يتم تشغيل الآلية الكهربائية (نوع CJ2) بواسطة محرك تيار متردد عبر ترس تخفيض، مما يوفر كفاءة عالية و أداء توفير العمالة.
عندما تكون مجهزة بمفتاح التأريض، فإن دائرة التوصيل الرئيسية ومفتاح التأريض تكون موثوقة متشابك، مما يضمن عدم إمكانية إغلاق مفتاح التأريض عند إغلاق الدائرة الرئيسية، والعكس صحيح، منع التشغيل العرضي.
تعتمد قضبان التوصيل العمودية والمرحلة إلى الطور هيكل التثبيت، مما يلغي الحاجة إلى المسامير والدبابيس اللحام، مما يؤدي إلى كفاءة تركيب عالية. الأجزاء الدوارة لا تحتاج إلى صيانة، مما يبسط الروتين عمليات التفتيش والصيانة، مما يقلل من تكاليف التشغيل على المدى الطويل.

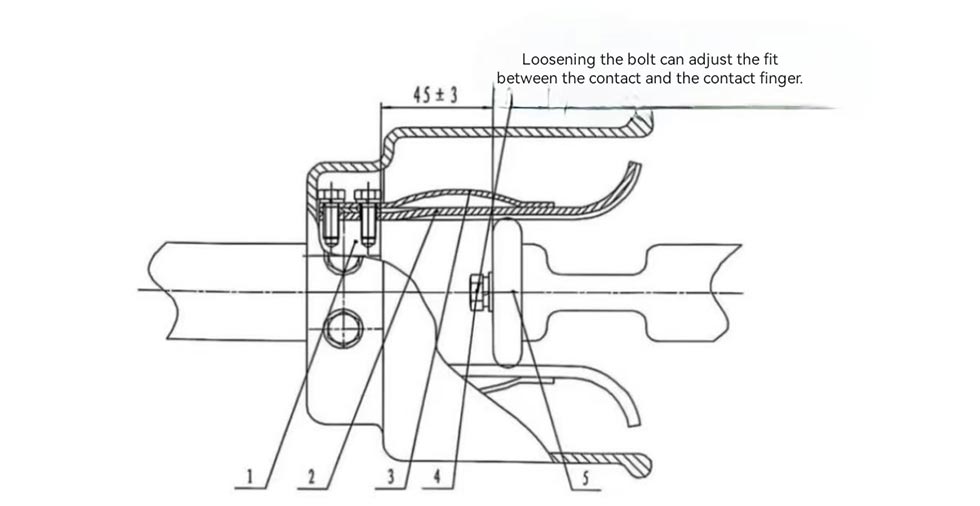

1. قاعدة لمس الإصبع
2. لمسة الإصبع
3. لوحة القفل المغناطيسي
4. الترباس
5. الاتصال
الشكل 2: رسم تخطيطي لنقاط الاتصال الكهربائية المهيمنة

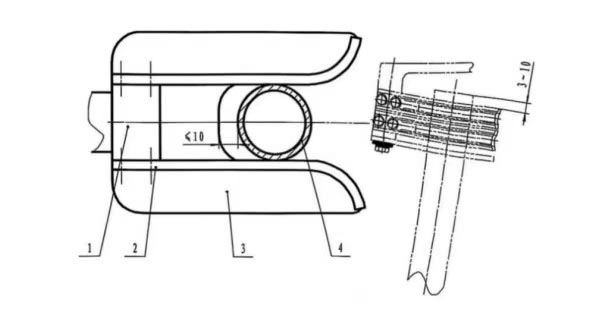

1. رأس اتصال ثابت للسكين الأرضي
2. اتصل بالإصبع
3. لوحة تحديد المواقع
4. أنبوب سكين الأرض
الشكل 3: رسم تخطيطي لموضع أنبوب التأريض ولوحة تحديد المواقع

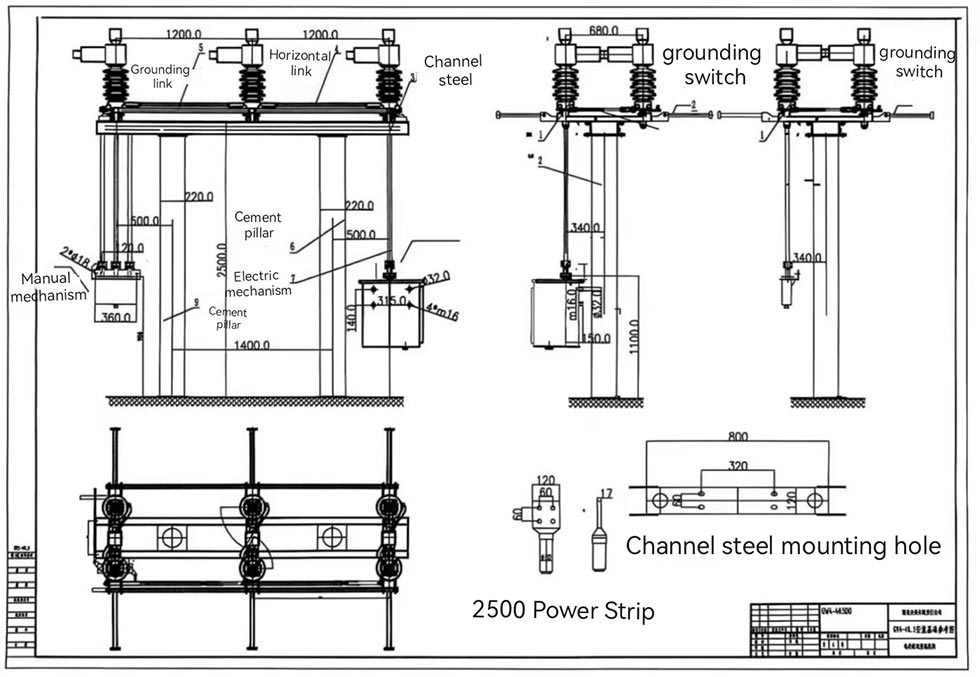

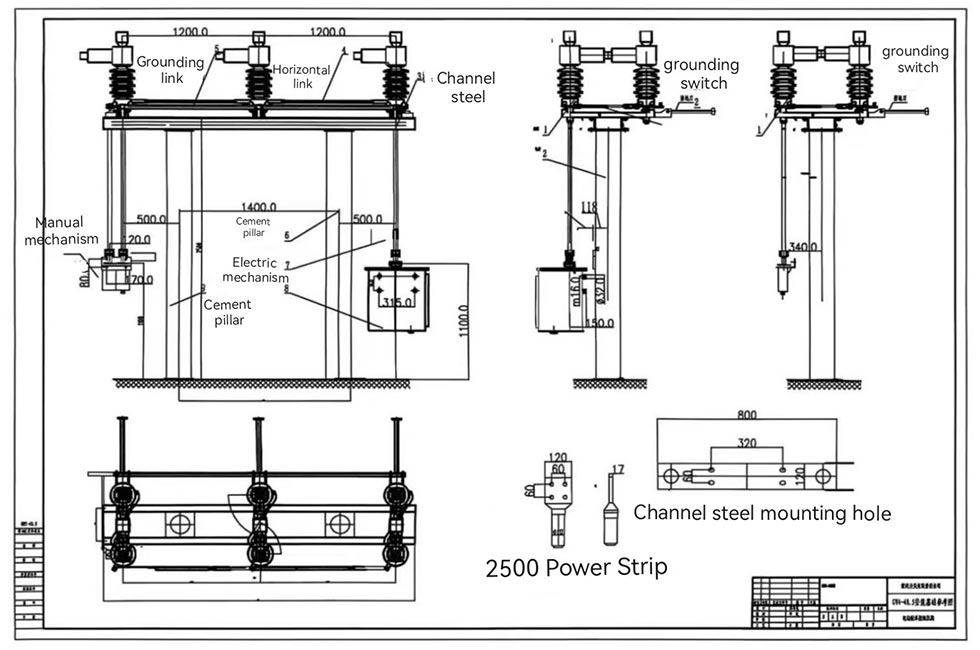

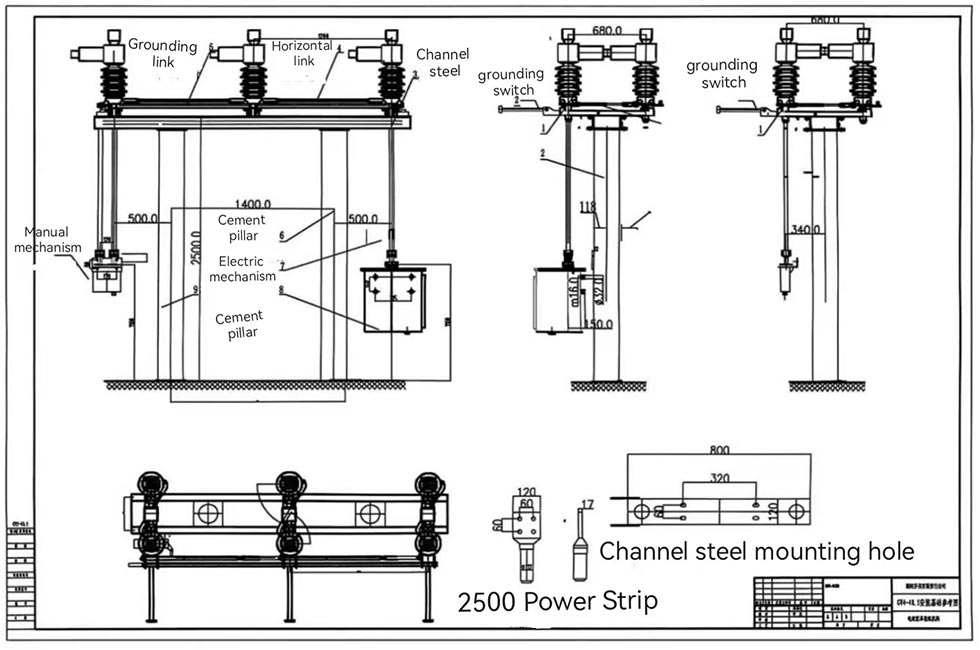

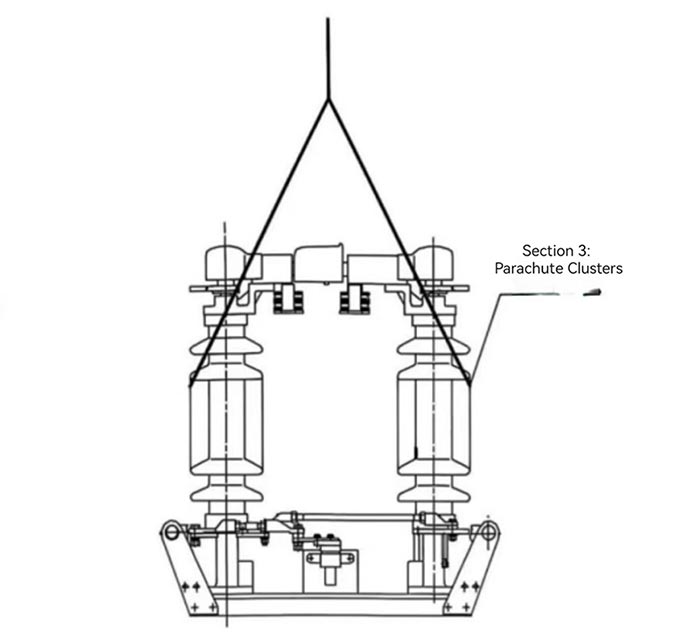

الشكل 4: مخطط الرفع
دراسة حالة: مشروع شبكة كهرباء على ارتفاعات عالية في غرب الصين
تقوم شركة شبكة كهرباء في غرب الصين بتنفيذ مشروع تحديث خط نقل 110 كيلو فولت. تقع في على ارتفاع 1800 متر، يواجه المشروع متوسط درجة حرارة سنوية تتراوح بين -15 درجة مئوية إلى 25 درجة مئوية، ورياح قوية متكررة، و تساقط الثلوج بغزارة في فصل الشتاء. اختار المشروع Usune GW4(A)-126(D)(W)/1250 مفاتيح فصل (مجهزة بـ CJ2 آليات التشغيل الكهربائية ومفاتيح التأريض). على مدى السنوات الثلاث الماضية، أثبت المنتج القدرة على التكيف البيئي ممتازة، مع عدم وجود ضرر عازل أو ارتفاع درجة حرارة الاتصال. الفتح والإغلاق العمليات سلسة، ولا يزال بإمكانه العمل بشكل طبيعي حتى مع تراكم الجليد بمقدار 8 مم في الشتاء، مما يضمن ذلك تشغيل مستقر لشبكة الكهرباء. باعتبارها الشركة المصنعة، قدمت Usune إرشادات التثبيت في الموقع ومنتظمة خدمات الصيانة للمشروع، مما حاز على إشادة كبيرة من العميل.
A1: السبب الرئيسي لزيادة عزم الدوران التشغيل اليدوي هو أن زيت التشحيم في الأجزاء الدوارة جفاف نظام النقل، أو اتساخه، أو صدأ دبابيس العمود، مما يؤدي إلى زيادة ناقل الحركة المقاومة. الحل: أولاً، أوقف العملية. بعد التأكد من أن مفتاح العزل في الوضع المفتوح و يتم تأريض خط الجهد العالي، وتفكيك الأجزاء الدوارة، وتنظيف الأوساخ والصدأ المتراكم، وتطبيق كمية مناسبة من مواد التشحيم. إذا استمرت المشكلة، فاتصل بفريق خدمة ما بعد البيع في Usune للحصول على معلومات إصلاح احترافي. لدى مصنع Usune موظفو إصلاح محترفون وقطع غيار لتقديم الدعم في الوقت المناسب.
ج2: يمكن استخدامه في المناطق ذات التآكل الكيميائي الخفيف إلى المتوسط. الاحتياطات الرئيسية: 1. إبلاغ المورد مستوى التآكل البيئي عند الطلب. سوف يقوم Usune بتخصيص المعالجة المضادة للتآكل (مثل الغمس الساخن جلفنة المكونات الفولاذية المسلحة واختيار العوازل الخاصة المضادة للتآكل)؛ 2. التنظيف بانتظام سطح العوازل والأجزاء الموصلة لإزالة المواد المسببة للتآكل؛ 3. تقصير الفحص الروتيني الدورة، مع التركيز على فحص سطح التلامس وحالة العازل، واستبدال الأجزاء التالفة على الفور. ل المناطق التي تعاني من تآكل كيميائي شديد، استشر القسم الفني في Usune للحصول على حلول مخصصة.
يأتي كل مفتاح عزل Usune يدوي خارجي مزود بمحرك مزودًا بملحقات التثبيت الكاملة و آلية التشغيل التي يطلبها العميل، بالإضافة إلى شهادة المنتج ودليل التثبيت والتشغيل، وقائمة الملحقات. كمورد متأصل في الصين، فإن Usune لديها نظام شامل للإنتاج وما بعد البيع: يمتلك المصنع عملية فحص صارمة للجودة للتأكد من أن كل منتج مؤهل قبل مغادرة المصنع مصنع؛ يوفر فريق خدمة ما بعد البيع إرشادات التثبيت في الموقع وتصحيح الأخطاء والصيانة وغيرها الخدمات، والاستجابة لاحتياجات العملاء على مدار 24 ساعة في اليوم، وتلتزم بتقديم منتجات عالية الجودة و خدمة يقظة للعملاء في الداخل والخارج، وبناء علاقات تعاونية طويلة الأمد ومستقرة.
