Zhejiang Usune Electric Co., Ltd. هي مؤسسة كهربائية مهنية عالية الجهد مخصصة للتصميم والبحث والتطوير، وإنتاج المصانع، والمبيعات العالمية لمعدات الجهد العالي الداخلية والخارجية من 12 كيلو فولت إلى 245 كيلو فولت. لها تشمل المنتجات الأساسية قواطع الدائرة الفراغية، وقواطع الدائرة SF6، ومفاتيح الفصل، ومفاتيح التحميل، وGW4 سلسلة 110kv 126kv فصل التبديل المعزل. تستفيد الشركة من معدات الإنتاج المتقدمة والاختبارات الصارمة العمليات، واختيار المواد الموحدة، والحرفية الرائعة، ونظام إدارة الجودة الشامل وضع أساس متين لجودة المنتج.

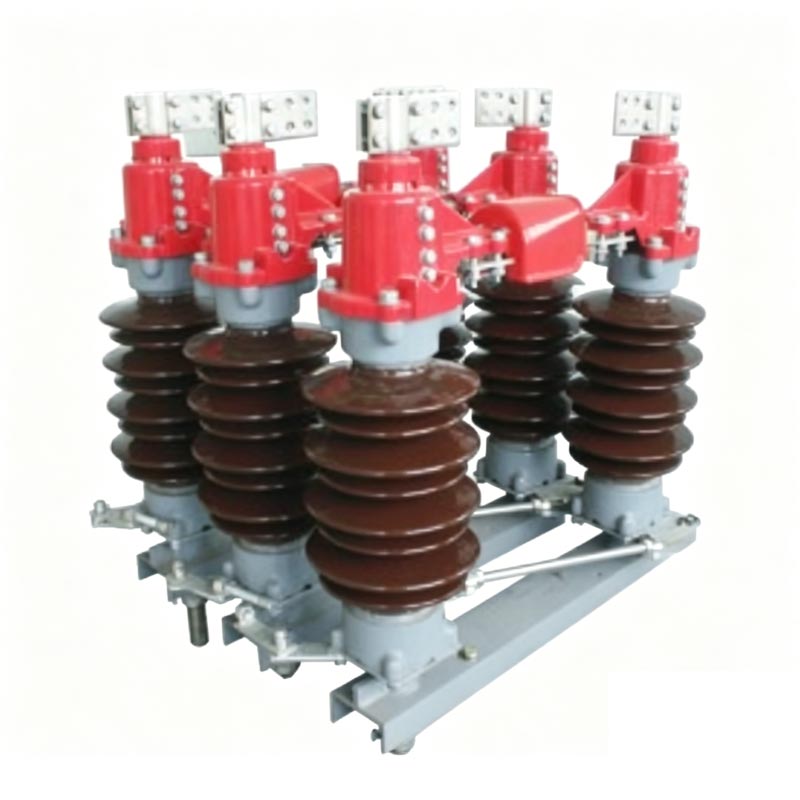

يعد مفتاح فصل الجهد العالي الخارجي من سلسلة Usune GW4 قطعة أساسية من المعدات بقدرة 110 كيلو فولت و126 كيلو فولت أنظمة. يتم استخدامه بشكل أساسي لتبديل الدوائر في ظل ظروف عدم التحميل، مما يوفر خلوص عزل مرئيًا صيانة المعدات وضمان سلامة المشغل. الأداء الكهربائي والميكانيكي لجهد 110 كيلو فولت، 126 كيلو فولت قطع الاتصال المعزل متوافق تمامًا مع المعايير الوطنية GB1985 "مفاتيح قطع التيار المتردد ذات الجهد العالي و مفاتيح التأريض،" DL486 "الشروط الفنية لطلب محولات فصل الجهد العالي للتيار المتردد"، وIEC الدولية المعايير.

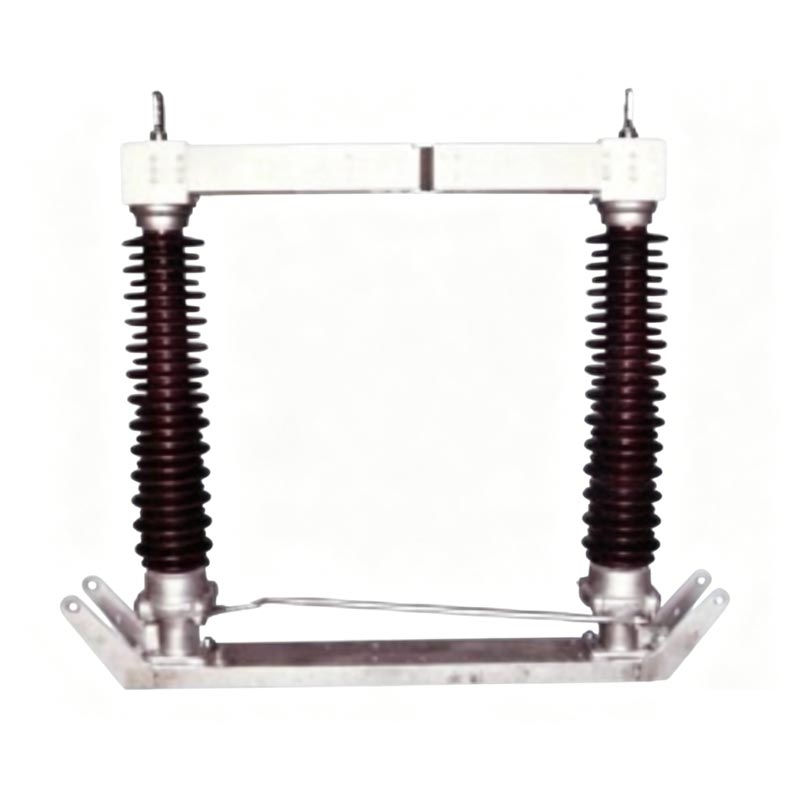

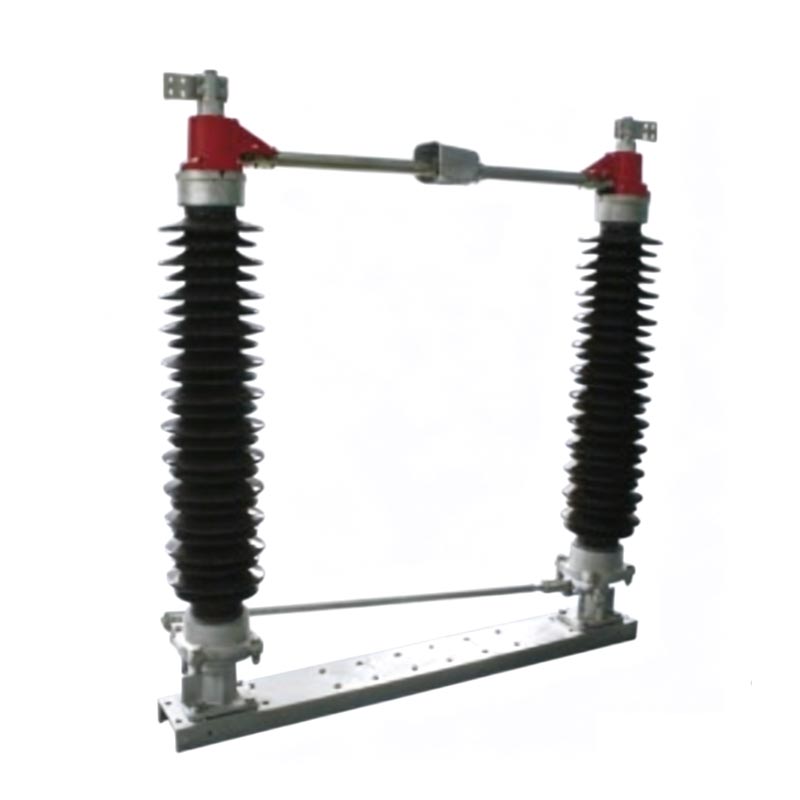

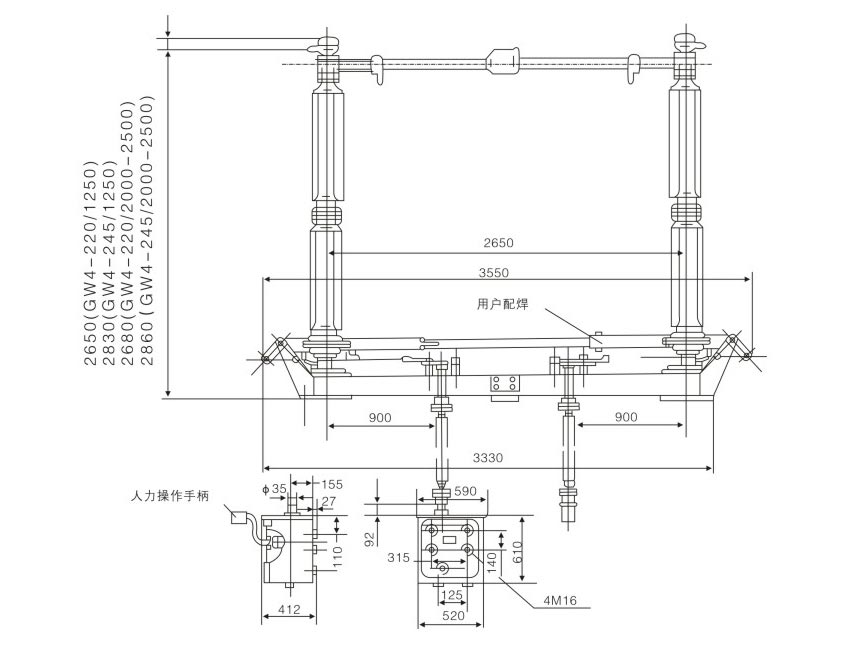

1. نوع الهيكل: هيكل أحادي القطب بعمود مزدوج؛ ترتبط الأقطاب الثلاثة ميكانيكيًا عبر عمود
عملية متزامنة.
2. المكونات الأساسية: تتكون من قاعدة قوية وأعمدة خزفية عالية العزل ونظام توصيل دقيق.
3. آلية التشغيل: يحتوي كل عمود على عمودين من السيراميك مثبتين على محامل. يتم تقسيم المفتاح الموصل
إلى نصفين، يدوران أفقيًا بزاوية 91 درجة عبر آلية الربط المتقاطع لتحقيق فتح متزامن و
إغلاق في نفس الاتجاه.
4. نقطة الاتصال: تقع بين عمودين من السيراميك، مما يضمن الاتصال المستقر والمقاومة المنخفضة للغاية.
1. متوافقة وموثوقة: متوافقة تمامًا مع المعايير الوطنية ومعايير IEC، مما يوفر أداءً مستقرًا وطويلة الأمد
خدمة الحياة.
2. عزل ممتاز: توفر أعمدة السيراميك عالية الجودة قوة عزل عالية ومقاومة ممتازة للتلوث
والأداء المضاد للوميض.
3. التشغيل السلس: تضمن آلية الربط الدقيقة التشغيل المرن والسلس مع الحد الأدنى من التآكل الميكانيكي.
4. التركيب والصيانة المريحة: هيكل مدمج ومعقول، سهل التركيب في الموقع، وأدنى حد
صيانة.
5. القدرة على التكيف البيئي القوي: مناسبة لمختلف المناخات الخارجية، بما في ذلك المناخات المرتفعة والملوثة والمناخ.
المناطق الساحلية.

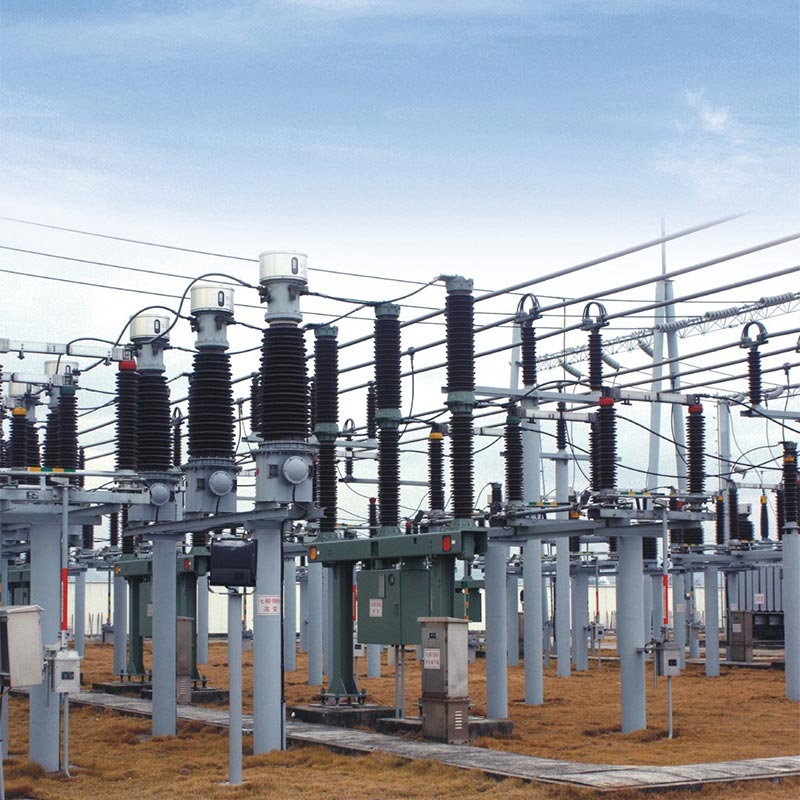

1. اسم المشروع: مشروع ترقية المحطة الفرعية الحضرية 110 كيلو فولت في شرق الصين
2. الموقع: مقاطعة تشجيانغ، الصين
3. الزمن: 2024-2025
4. التفاصيل: قامت شركة Usune بتوفير 36 مفتاح فصل GW4-126kV لمشروع ترقية شبكة الطاقة الحضرية الرئيسية لتحسينها
موثوقية مصدر الطاقة لمنطقة تجارية وسكنية تبلغ مساحتها 20 كيلومترًا مربعًا.
5. أداء التشغيل: تم إكمال التركيب والتشغيل بنجاح خلال 45 يومًا. مستقر
تم تحقيق التشغيل في ظل ذروة الحمل الصيفي (1.2 مرة التصنيف الحالي) في عام 2025، دون ارتفاع درجة الحرارة أو ضعف الاتصال
القضايا. لم يتم العثور على أي عيوب في عمليات العزل السنوية والتفتيش الميكانيكي. تم تقليل عبء عمل الصيانة بنسبة
40% مقارنة بالمفاتيح القديمة، مما يؤدي إلى تحسين سلامة صيانة المحطات الفرعية بشكل كبير.
6. تعليقات العملاء: "لقد أدت مفاتيح قطع الاتصال Usune إلى تحسين سلامة وكفاءة المحطة الفرعية بشكل كبير
العملية. جودتها واستقرارها رائعان. سنستمر في اختيار Usune باعتباره المورد المفضل لدينا."
| غرض | وحدة | حدود | |||||
| الجهد المقنن | كيلو فولت | 40.5 | 72.5 | 126 | 145 | ||
| مستوى العزل المقدر | تردد الطاقة 1 دقيقة يتحمل الجهد (القيمة الفعالة) | على الأرض | كيلو فولت | 95 | 160 | 230 | 275 |
| كسر | كيلو فولت | 118 | 200 | 230+70 | 275+85 | ||
| دفعة البرق المقدرة تحمل التيار (الذروة) | على الأرض | كيلو فولت | 185 | 350 | 550 | 650 | |
| كسر | كيلو فولت | 215 | 410 | 550+110 | 650+120 | ||
| التردد المقدر | هرتز | 50/60 | |||||
| التصنيف الحالي | A | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | ||
| تصنيفها لفترة قصيرة تحمل التيار | كا | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| الذروة المقدرة تحمل التيار | كا | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| مدة الدائرة القصيرة المقدرة | سكين / سيف | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| تصنيف الحمل الطرفي الميكانيكي | الأفقي والعمودي | N | 1250 | 1250 | 1250 | 1250 | |
| أفقي | N | 750 | 750 | 750 | 750 | ||
| القوة العمودية | N | 1000 | 1000 | 1000 | 1000 | ||
| مسافة الزحف | مم | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| الحياة الميكانيكية | مرات | 5000 | 5000 | 1000 | 5000 | ||
| المحرك المحرك | نموذج | سي جيه | سي جيه | سي جيه | سي جيه | ||
| جهد المحرك | V | AC380، AC220، DC220، DC110 | |||||
| حلقة التحكم في الجهد | V | AC380، AC220، DC220، DC110 | |||||
| النقاط، وقت الإغلاق | s | 7 ± 1 | |||||
| المحرك البشري | نموذج | CS14 CS17 | |||||
| جهد القفل الكهرومغناطيسي | V | AC220، DC220، DC110 | |||||
ج: لا. تم تصميم عوازل مفتاح الفصل 110 كيلو فولت و126 كيلو فولت فقط لتبديل الدوائر في ظل ظروف عدم التحميل مع الجهد. ويجب استخدامها مع قواطع الدائرة الكهربائية. قبل التشغيل، يجب أن تكون الدائرة تم فصله باستخدام قاطع الدائرة لضمان إلغاء الطاقة قبل تشغيل مفتاح الفصل.
ج: يمكن أن تعمل بثبات في البيئات التالية: درجة الحرارة المحيطة -30 درجة مئوية إلى +40 درجة مئوية؛ الارتفاع ≥2000 م (أعلى يمكن تخصيص نماذج الارتفاع عند الطلب)؛ مستوى التلوث من التلوث العام إلى المتوسط إلى الشديد (تتوفر نماذج مقاومة للتلوث)؛ سرعة الرياح ≥35 م/ث؛ شدة الزلزالية ≥8 درجة.
كشركة مصنعة محترفة للمعدات الكهربائية ذات الجهد العالي، سلسلة GW4 من Usune Electric 110kv 126kv تجمع عوازل عوازل Switch Switch بين التصميم المتقدم والمواد عالية الجودة والتصنيع الدقيق، مما يجعلها خيارًا مثاليًا لمحطات الطاقة والمحطات الفرعية والمرافق الصناعية الكبيرة. أنها توفر آمنة، حماية عزل كهربائي موثوقة وطويلة الأمد. استنادا إلى نظام الجودة الشامل والمجال الناضج الأداء، تلتزم Usune بدعم مختلف مشاريع البنية التحتية الحيوية للطاقة في جميع أنحاء العالم.
