إن قواطع الجهد العالي من سلسلتي Usune GW8 وGW13 لأنظمة التأريض المحايدة للمحولات هي ذات جهد عالي خارجي المعدات الكهربائية المصممة خصيصًا لأنظمة التأريض ذات النقطة المحايدة للمحولات. مناسب للتيار المتردد 50 هرتز/60 هرتز الأنظمة، وهي متوفرة بمواصفات الجهد 40.5 كيلو فولت، و72 كيلو فولت، و110 كيلو فولت. وظيفتهم الأساسية هي التبديل بأمان حالة اتصال النقطة المحايدة للمحول في ظل ظروف عدم التحميل، وتلبية متطلبات السلامة للطاقة تبديل وضع تشغيل النظام وصيانة المعدات.

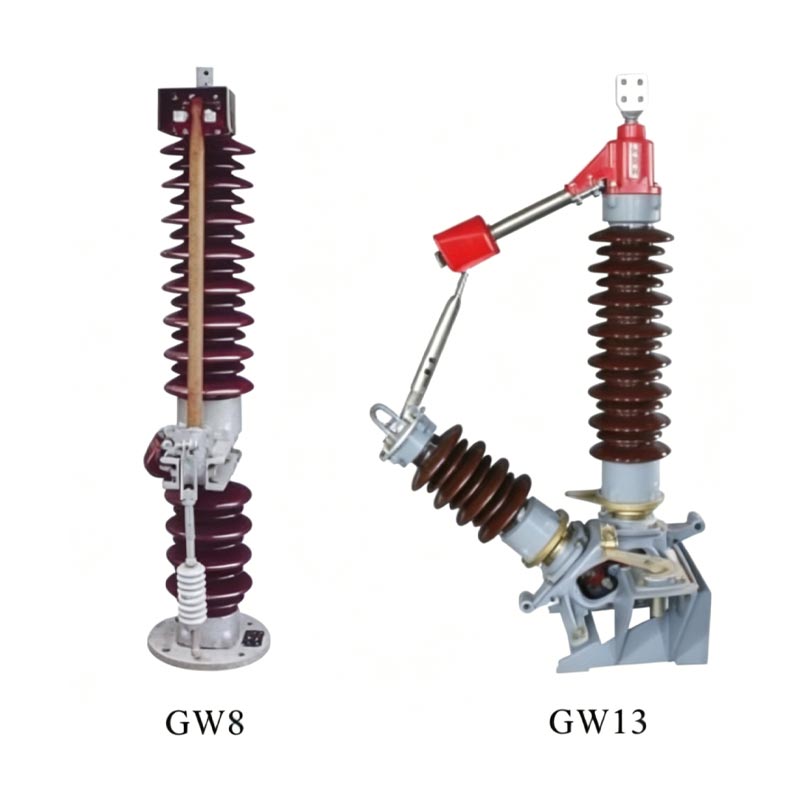

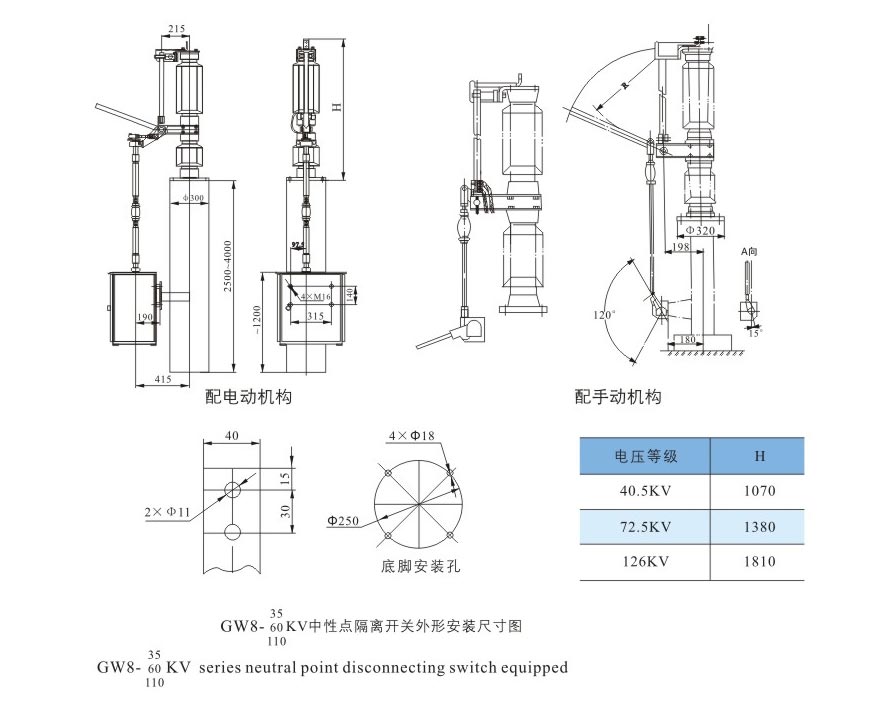

1. سلسلة GW8: يمكن تجهيزها بآلية تشغيل كهربائية من نوع CJ أو آلية تشغيل يدوية من نوع CS8، مناسبة لسيناريوهات التأريض ذات النقطة المحايدة في المحطات الفرعية التقليدية.

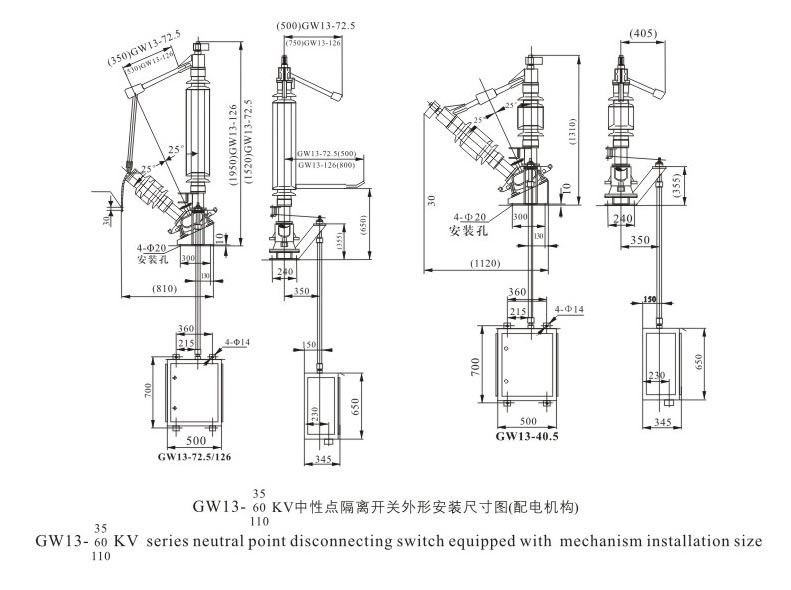

2. سلسلة GW13: يمكن تجهيزها بآلية تشغيل كهربائية من نوع CJ أو تشغيل يدوي من نوع CS14 آلية توفر عملية أكثر مرونة وموثوقية أعلى.
إن قطع الجهد العالي من سلسلتي GW8 وGW13 لأنظمة التأريض المحايدة للمحولات تعتمد قطبًا واحدًا هيكل يتكون بشكل رئيسي من جسم قطبي وآلية تشغيل.
يشتمل على قاعدة، وعازل عمود، وذراع موصل، وجهات اتصال، وما إلى ذلك. يوفر عازل العمود كهرباء موثوقة العزل، يشكل الذراع الموصل والاتصالات الدائرة الموصلة الرئيسية، وتضمن القاعدة الثبات التثبيت.
يقوم بتشغيل الذراع الموصل للدوران عبر الوصلة، مما يحقق عملية الفتح والإغلاق لأداة الفصل التبديل. يضمن تحديد الموقع الدقيق والتشغيل المستقر فصلًا واضحًا وموثوقًا بعد الفتح.
يستخدم مواد عزل عالية الجودة وتصميم اتصال دقيق، مع قوة عزل ممتازة و أداء إطفاء القوس الكهربائي، مما يضمن التبديل الآمن بدون تحميل.
يدعم كلا من أوضاع التشغيل الكهربائية واليدوية، ويتكيف مع التحكم الآلي والتشغيل اليدوي في الموقع احتياجات سيناريوهات مختلفة.
مصمم خصيصًا للاستخدام الخارجي، ومقاوم لدرجات الحرارة العالية والمنخفضة، والرطوبة، والتآكل، والتلوث، مناسبة لمختلف البيئات الخارجية القاسية.
إن الاختيار الصارم للمواد ومراقبة العمليات، إلى جانب نظام إدارة الجودة الشامل، يؤدي إلى أ معدل فشل منخفض وتشغيل مستقر على المدى الطويل.
هيكل مدمج، سهل التركيب والصيانة، مما يقلل بشكل فعال من التشغيل والصيانة اللاحقة التكاليف.

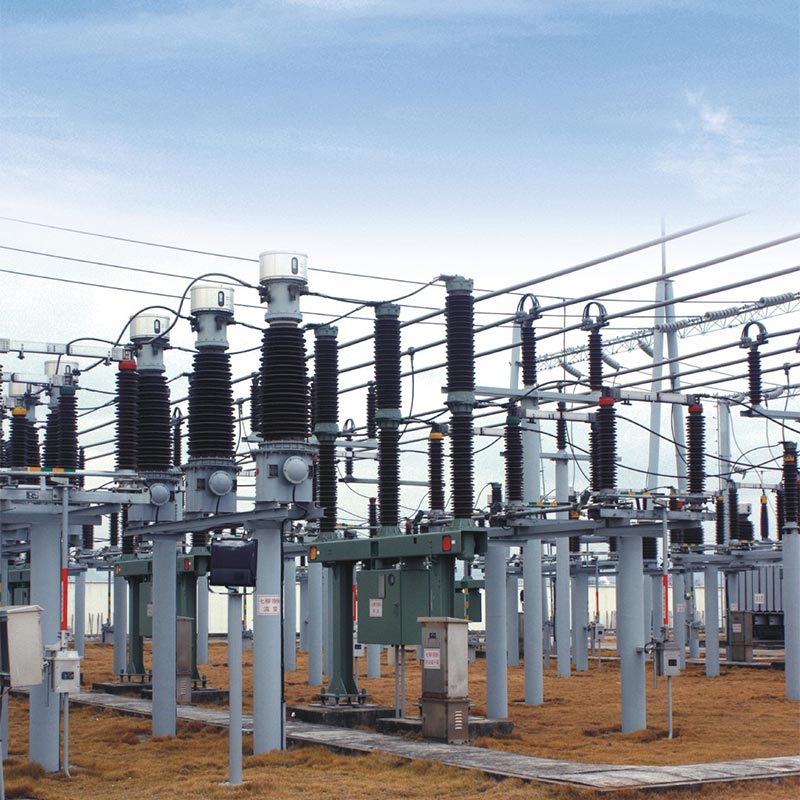

تستخدم محطة فرعية مركزية حضرية بقدرة 220 كيلو فولت في شرق الصين قاطع الجهد العالي Usune GW8-110kV للمحولات نظام التأريض المحايد لمحوله الرئيسي. هذه المحطة الفرعية مسؤولة عن إمداد المدينة بالطاقة المركز، مما يتطلب موثوقية عالية للغاية للمعدات والسلامة. منذ بدء تشغيلها في عام 2022، تم تجهيز المعدات أكملت بنجاح الآلاف من عمليات تبديل النقاط المحايدة. أثناء الصيانة السنوية والشبكة تعديلات وضع التشغيل، التشغيل المرن وأداء الاتصال الموثوق به يضمن بشكل فعال السلامة الشخصية لموظفي الصيانة والتشغيل المستقر لشبكة الكهرباء.
اختارت محطة فرعية كبيرة لمزرعة الرياح في شمال غرب الصين قطع اتصال الجهد العالي Usune GW13-72kV لنظام التأريض المحايد للمحولات. وتتمتع المنطقة بظروف طبيعية قاسية، مع اختلافات كبيرة في درجات الحرارة، ورياح قوية والعواصف الرملية، والارتفاعات العالية. تتميز منتجات سلسلة GW13 بقدرتها الممتازة على التكيف في الهواء الطلق ومقاومة التآكل المقاومة، تعمل بثبات لأكثر من ثلاث سنوات، وتتعاون بشكل فعال مع محولات مزرعة الرياح نظام حماية التأريض ذو النقطة المحايدة لضمان التشغيل الآمن والمستقر لتوليد طاقة الرياح النظام والتوصيل السلس للشبكة الكهربائية.
| غرض | وحدة | GW8 | GW13 | |||||
| نموذج | GW8 | GW13 | ||||||
| الجهد المقنن | كيلو فولت | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| تردد الطاقة 1 دقيقة يتحمل الجهد | كيلو فولت | 85 | 140 | 230 | 85 | 160 | 230 | |
| دفعة البرق تحمل الجهد | كيلو فولت | 185 | 325 | 550 | 185 | 350 | 550 | |
| التصنيف الحالي | A | 630 | 630、1250 | |||||
| تصنيفها لفترة قصيرة تحمل التيار | كا / ثانية | 25/4 | 31.5/4 | |||||
| الذروة المقدرة تحمل التيار | كا | 63 | 80 | |||||
| تصنيف الحمل الطرفي الميكانيكي (المستوى) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| المحرك المحرك | نموذج | سي جيه | سي جيه | |||||
| جهد المحرك | V | AC380، AC220، DC220، DC110 | AC380، AC220، DC220، DC110 | |||||
| حلقة التحكم في الجهد | V | AC380، AC220، DC220، DC110 | AC380، AC220، DC220، DC110 | |||||
| النقاط، وقت الإغلاق | s | 7 ± 1 | 7 ± 1 | |||||
| زاوية الإخراج | 180 درجة | 180 درجة | ||||||
| المحرك البشري | نموذج | CS8-5 | CS14 | |||||
| حلقة التحكم في الجهد | V | AC220 | AC220 | |||||
ج: يكمن الاختلاف الأساسي في آلية التشغيل المطابقة وبعض التصميمات الهيكلية. سلسلة GW8 هي مجهزة بآلية كهربائية من نوع CJ أو آلية يدوية من نوع CS8؛ تم تجهيز سلسلة GW13 بـ آلية كهربائية من نوع CJ أو آلية يدوية من نوع CS14. من الناحية الهيكلية، فهو يتميز باتصال دوار محسّن التصميم الذي يوفر قدرات تنظيف ذاتي محسنة وملاءمة أفضل للبيئات الخارجية القاسية.
ج: نعم. تم تصميم هذه السلسلة خصيصًا للاستخدام الخارجي، مع قدرة قوية على التكيف مع البيئة. يمكن أن تعمل عادةً على ارتفاعات أقل من 1000 متر (يمكن تخصيص الارتفاعات الأعلى) وفي درجات حرارة تتراوح من -40 درجة مئوية إلى +40 درجة مئوية. ذلك يمتلك مقاومة ممتازة للرطوبة، ومقاومة التلوث، ومقاومة التآكل. خاص المضادة للتآكل و يمكن توفير علاجات مضادة للتجمد وفقًا لمتطلبات المستخدم.
محولات سلسلة Usune GW8 وGW13 (فصل الجهد العالي لنظام التأريض المحايد للمحولات) هي منتجات عالية الجودة تدمج التكنولوجيا المتقدمة والجودة الموثوقة والأداء الممتاز. ك الشركة المصنعة والموردة المحترفة في الصين، تلتزم Usune دائمًا بمبادئ الجودة أولاً و العميل قبل كل شيء، توفير حلول المعدات الكهربائية عالية الجهد آمنة وموثوقة وفعالة للعالم عملاء نظام الطاقة. من بينها، انتشرت منتجات مفتاح فصل التأريض ذو النقطة المحايدة على نطاق واسع الاعتراف والثقة من عملاء صناعة الطاقة نظرًا لخبرتهم التطبيقية الغنية و خدمة ما بعد البيع شاملة.
