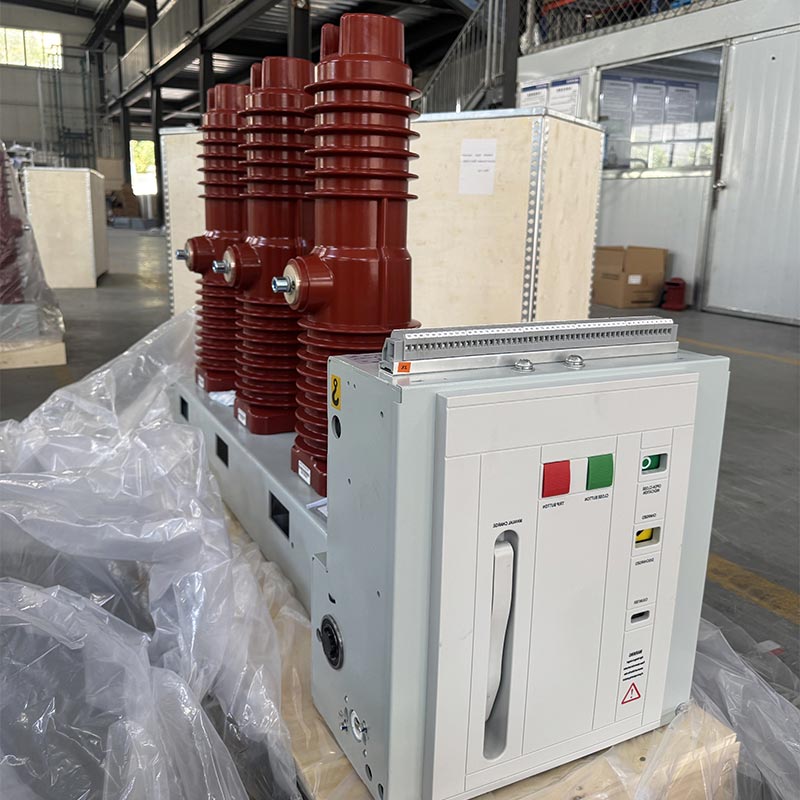

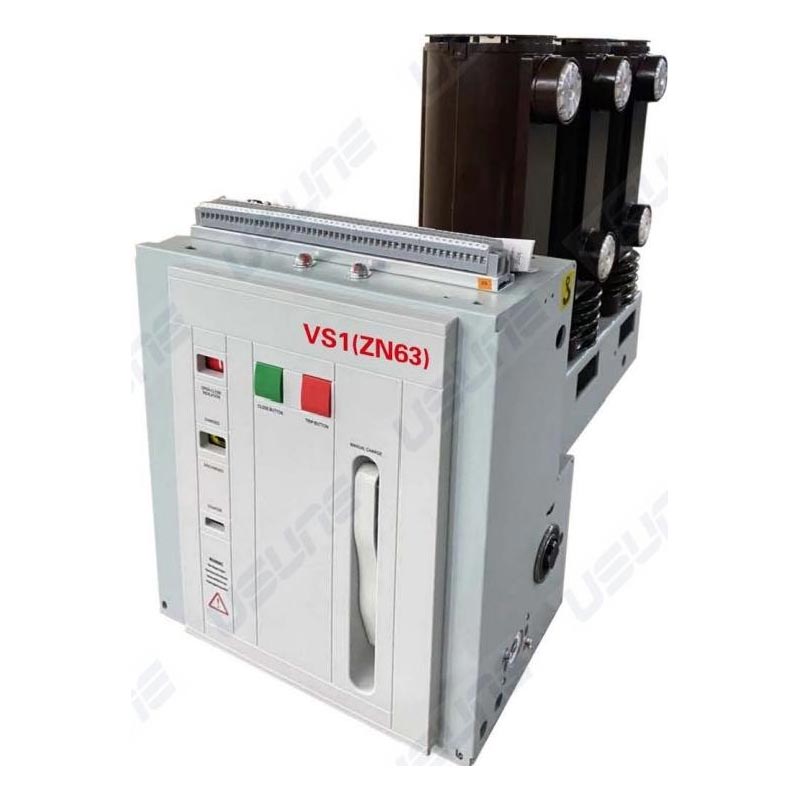

قاطع دائرة فراغ داخلي مثبت على الجانب

إن قاطع الدائرة الفراغية الداخلي المثبت على جانب Usune عبارة عن مجموعة مفاتيح ثابتة عالية الجهد تستخدم بشكل أساسي في الأجهزة الثابتة المفاتيح الكهربائية. يمكن استخدامه بشكل مستقل أو مدمج في أنظمة إمداد الطاقة للشبكة الحلقية، والمحولات من النوع الصندوقي، ومختلف أنظمة إمدادات الطاقة غير القياسية. تكمن ميزتها الأساسية في تقنية إطفاء القوس الفراغي، تجنب التلوث والأضرار الناجمة عن وسائط إطفاء القوس التقليدية، وتحسين إمدادات الطاقة بشكل فعال السلامة والاستقرار. تم تطوير هذا المنتج وتصنيعه بشكل مستقل بواسطة مصنع Usune، وهو منتج ناضج عمليات الإنتاج ورقابة صارمة على الجودة، مما يضمن التشغيل المستقر والموثوق في ظل مختلف المجمعات الظروف.

معايير المنتج وسلطته لضمان موثوقية المنتج والامتثال له، مكنسة Usune الداخلية المثبتة على الجانب يلتزم قاطع الدائرة بشكل صارم بالمعايير المحلية والدولية الموثوقة، بما في ذلك GB/T1984-2014 "عالية" قواطع دوائر الجهد الكهربائي، JB3855-1996 "قواطع دوائر فراغية داخلية عالية الجهد 3.6~40.5KV"، وDL/T403-2000 "طلب قواطع دوائر فراغية 12 ~ 40.5 كيلو فولت للشروط الفنية" ، ويتوافق مع المتطلبات ذات الصلة بـ IEC62271-100:2008. يخضع كل منتج لفحص صارم من المصنع قبل مغادرة المصنع، وجميع الأمور الفنية تلبي المعلمات متطلبات التصميم، مما يدل على التزام Usune بجودة المنتج وضمان الاستخدام الآمن للمنتج المستخدمين.

بيئة التشغيل وقابلية التطبيق

إن قاطع الدائرة الفراغية الداخلي المثبت على الجانب قابل للتكيف بشكل كبير مع البيئات المختلفة ومناسب لـ ظروف التشغيل الداخلية التالية:

1. درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، الحد الأدنى -15 درجة مئوية
2. الرطوبة المحيطة: المتوسط ​​اليومي للرطوبة النسبية ≥95%، المتوسط ​​الشهري ≥90%؛ المتوسط اليومي لضغط البخار ≥22×10⁻³MPa، المتوسط الشهري ≥1.8×10⁻³MPa
3. الارتفاع: لا يتجاوز 1000 متر
4. الشدة الزلزالية: لا تزيد عن 8 درجات
5. البيئة الجوية: خالية من كميات كبيرة من الغبار والدخان والغازات المسببة للتآكل والقابلة للاشتعال والأبخرة أو رذاذ الملح التلوث.

ملحوظة: إذا تجاوزت بيئة التشغيل الفعلية المتطلبات العادية المذكورة أعلاه، فيرجى استشارة المسؤول الشركة المصنعة المهنية Usune لتخصيص حل المنتج المناسب.

الهيكل والوظيفة

1. الهيكل العام

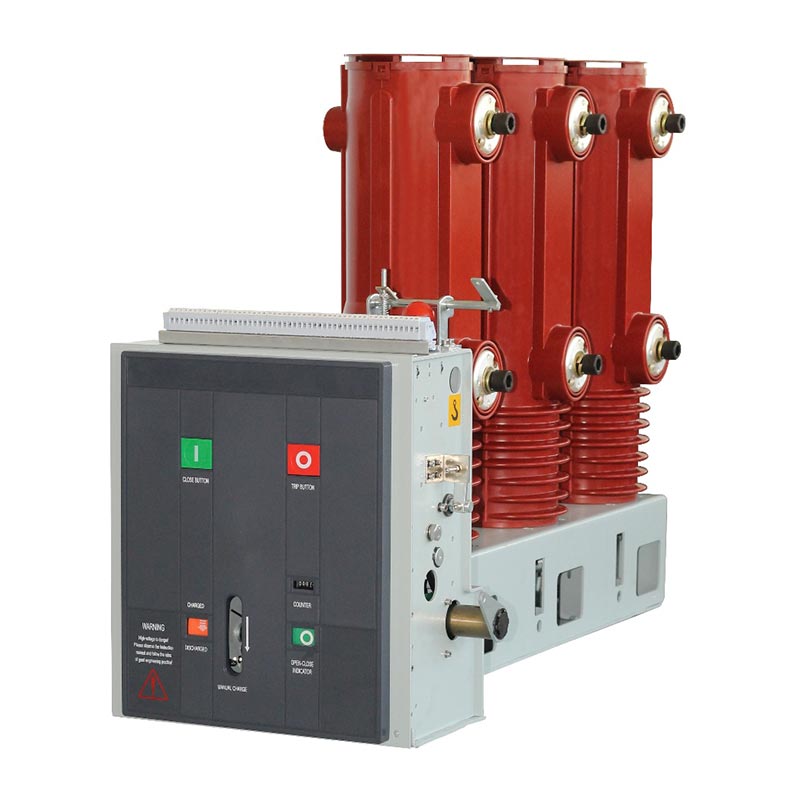

يعتمد قاطع الدائرة الفراغية الداخلي المثبت على الجانب ترتيبًا من الأمام إلى الخلف لآلية التشغيل و غرفة إطفاء القوس. الدائرة الموصلة الرئيسية هي نوع مثبت على الأرض ثلاثي الطور. قاطع الفراغ يتم تثبيته طوليًا داخل أسطوانة عازلة أنبوبية مصنوعة باستخدام عملية APG من راتنجات الإيبوكسي. هذا يوفر أداءً ممتازًا ضد الزحف، مما يقلل بشكل كبير من تراكم الغبار على سطح القاطع، منع العوامل الخارجية من التأثير على تشغيله، وضمان أداء عزل عالي حتى في الأجواء الرطبة والرطبة البيئات الملوثة بشدة.

2. هيكل آلية التشغيل

آلية التشغيل عبارة عن آلية زنبركية مستوية، تدعم تخزين الطاقة اليدوية والكهربائية. ال يتم تثبيت محرك التشغيل في الخزانة الأمامية للقاطع. الخزانة مقسمة إلى خمس مجموعات المساحات بأربعة أقسام متوسطة، تحتوي على مكونات تخزين الطاقة ونقلها وتعثرها وعازلتها على التوالي. يدمج المنتج جهاز القطع وآلية التشغيل في تصميم واحد، مما يضمن جودة عالية درجة المطابقة بين الأداء التشغيلي للآلية وبين فتح وإغلاق القاطع المتطلبات. وهذا يقلل من الخطوات الوسيطة غير الضرورية، ويقلل من استهلاك الطاقة والضوضاء، ويحسن الموثوقية التشغيلية.

المواصفات الرئيسية والمعايير الفنية

التثبيت والتشغيل

1. افحص قاطع الدائرة للتأكد من عدم وجود أي تلف. في حالة تلفه، توقف عن استخدامه على الفور.
2. إزالة الملوثات (خاصة من السطح العازل). الملوثات المتولدة أثناء النقل أو يمكن أن يؤثر التخزين على أداء عزل المنتج.
3. قم بتشغيل قاطع الدائرة يدويًا لتخزين الطاقة وإجراء عمليات الإغلاق / الفتح كما هو مطلوب، ملاحظة ما إذا كانت حالة تخزين الطاقة ومؤشرات موضع الإغلاق/الفتح طبيعية.
4. قم بتشغيل قاطع الدائرة لتخزين الطاقة وإجراء عمليات الإغلاق/الفتح باستخدام قوة التشغيل العرض، والتحقق مما إذا كانت حالة تخزين الطاقة ومؤشرات الموضع طبيعية.

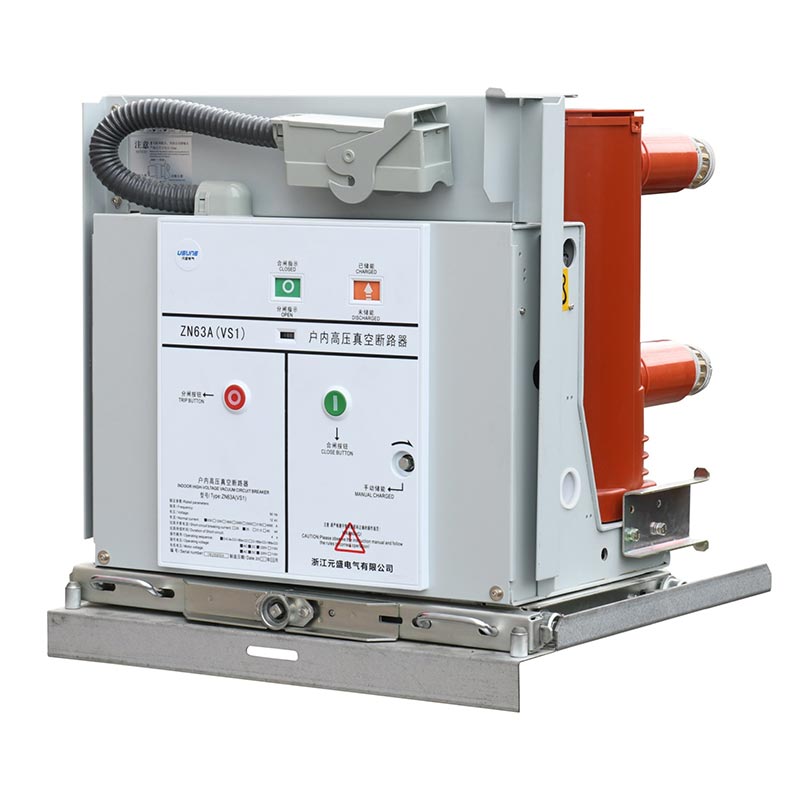

5. تشغيل قاطع الدائرة الكهربائية من نوع عربة اليد: أدخل مقبض الدفع في فتحة الدفع، وقم بتدويره في اتجاه عقارب الساعة إلى تقدم وعكس اتجاه عقارب الساعة للتراجع، بضربة دفع إجمالية تبلغ 300±3 مم؛ في الوضع المفتوح، حركه بسلاسة إلى وضع العمل أو الاختبار، قم بتدوير المقبض 30 مرة بسرعة متوسطة حتى يتم سماع صوت "النقر"، للإشارة إلى أنه في موضعه (لا تستخدم القوة المفرطة لتجنب إتلاف آلية الدفع). في هذا الوقت، سيتم تنشيط مؤشرات الموضع المقابلة (S8، S9).

ملاحظة: عند استخدام جهاز إغلاق متشابك، يجب توصيل مصدر طاقة الدائرة المتشابكة لفتحه قبل الإغلاق؛ عند التفريغ، قم بالعمل وفقًا لمتطلبات التغليف، مع رفع كوع قاطع الدائرة الكهربائية لضمان أن الذراع السفلي الخارج تحت الحمل، وتجنب التأثير الشديد والاهتزاز؛ إزالة جهاز الرفع كما مطلوب قبل وضعه في الخزانة.

دراسة حالة التطبيق في العالم الحقيقي

الحالة: قامت منطقة صناعية كبيرة في جنوب الصين بشراء 50 من قواطع الدائرة المفرغة الداخلية المثبتة على الجانب من Usune (الطراز VS1-12/1250-25) لنظام توزيع الطاقة في ورشة الإنتاج. تعمل خطوط إنتاج متعددة في الحديقة بالتناوب، مما يتطلب تبديل الطاقة بشكل متكرر وموثوقية عالية في انقطاع تيار الدائرة القصيرة. منذ التثبيت والتشغيل في عام 2024، عملت المنتجات بثبات لمدة 12 شهرًا متتاليًا دون أي عطل، حماية نظام الطاقة والتحكم فيه بشكل فعال، وتقليل وقت توقف المعدات، وتحسين الحديقة كفاءة الإنتاج. كمورد صيني محلي، قدمت Usune إرشادات التثبيت الكاملة في الموقع خدمات الصيانة ما بعد البيع، والتي تحظى بإشادة كبيرة من العملاء.

التعليمات

س 1: ماذا لو تجاوزت بيئة التشغيل الفعلية لقاطع الدائرة المتطلبات العادية؟

A1: إذا كانت درجة الحرارة المحيطة، والرطوبة، والارتفاع، وما إلى ذلك، تتجاوز المتطلبات العادية، يرجى الاتصال بـ الشركة المصنعة، Usune، على الفور. سيقوم فريق فني محترف بإجراء مسح في الموقع وتخصيص أ حل المنتج يتكيف مع البيئة الخاصة لضمان التشغيل المستقر لقاطع الدائرة تحت ظروف خاصة الظروف. باعتبارها موردًا مسؤولًا، تلتزم Usune بتوفير حلول مخصصة لكل عميل.

س 2: كيفية الحفاظ على قاطع الدائرة الفراغية الداخلي المثبت على الجانب Usune لإطالة عمر الخدمة؟

ج2: تتضمن الصيانة الروتينية بشكل أساسي ثلاث نقاط: أولاً، تنظيف السطح العازل بانتظام لمنع الأوساخ تراكم من التأثير على أداء العزل. ثانيا، التحقق بانتظام من حالة تخزين الطاقة، مؤشرات الفتح/الإغلاق، والأسلاك لضمان عدم وجود ارتخاء أو تلف؛ ثالثا، إجراء يدوي وكهربائي اختبارات التشغيل كل 6 أشهر للتحقق من مرونة وموثوقية آلية التشغيل. بالإضافة إلى ذلك، يوفر المصنع دليل صيانة مفصل وإرشادات ما بعد البيع لمساعدة المستخدمين في الحفاظ على المنتج علميا.
