محول التيار الخارجي

محول التيار الخارجي ذو السعة LB6-110kV هو عبارة عن معدات دعم أساسية عالية الجهد من Zhejiang Yousen كهربائي. تم تصميمه خصيصًا لظروف التشغيل الخارجية المعقدة، ويتميز بورق زيتي محكم الغلق بالكامل هيكل مغمور بالزيت العازل، جهد تشغيل مقدر 110 كيلو فولت، أقصى جهد تشغيل 126 كيلو فولت، وهو متوافق مع شبكات طاقة التيار المتردد 50 هرتز/60 هرتز، مما يلبي المتطلبات التشغيلية للنقطة المحايدة غير المؤرضة بشكل فعال أنظمة.

يدمج هذا المنتج وظائف القياس والحماية، وهو مجهز بملفات قياس من فئة 0.2 و0.5 ولفائف حماية 5P/10P. وهو يدعم نسب التحويل المزدوجة لتبديل الاتصال المتوازي والمتسلسل، مع تغطية تيار أولية تبلغ 2×50 أمبير – 2×1000 أمبير وإخراج ثانوي 1 أمبير/5 أمبير. الاستفادة من التصنيع الدقيق العمليات في مصنع حسن السمعة، يتميز المنتج بقدرة ممتازة على التكيف البيئي: النموذج القياسي هو مناسب للارتفاعات التي تقل عن 1000 متر، في حين أن طراز GYW للارتفاعات العالية يمكنه العمل بثبات على ارتفاع 4000 متر. إنه على نطاق واسع تستخدم في المحطات الفرعية الحضرية والريفية، وإمدادات الطاقة الصناعية والتعدين، وسيناريوهات توليد الطاقة الجديدة.

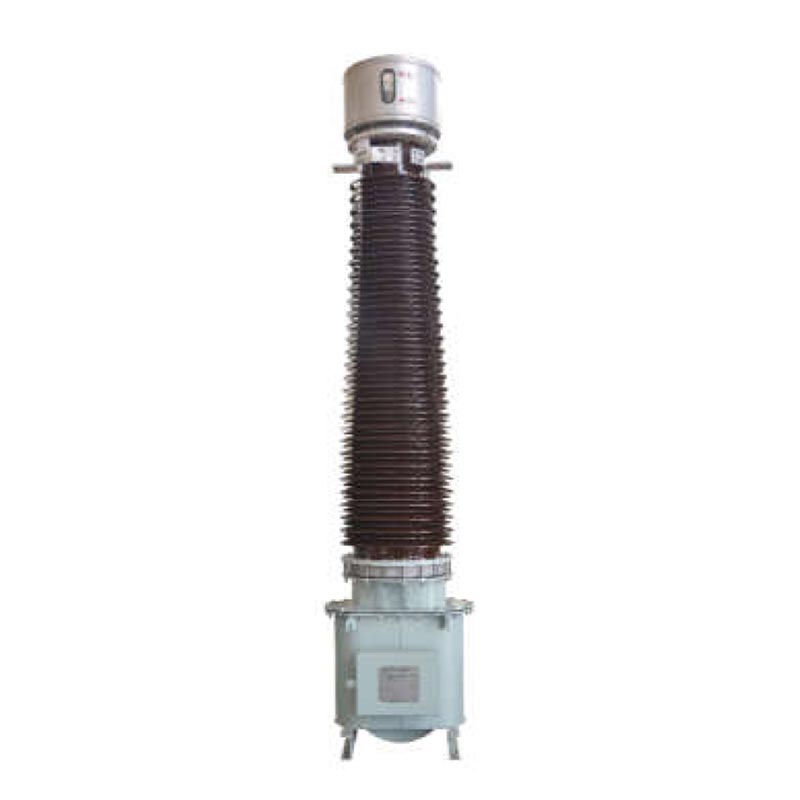

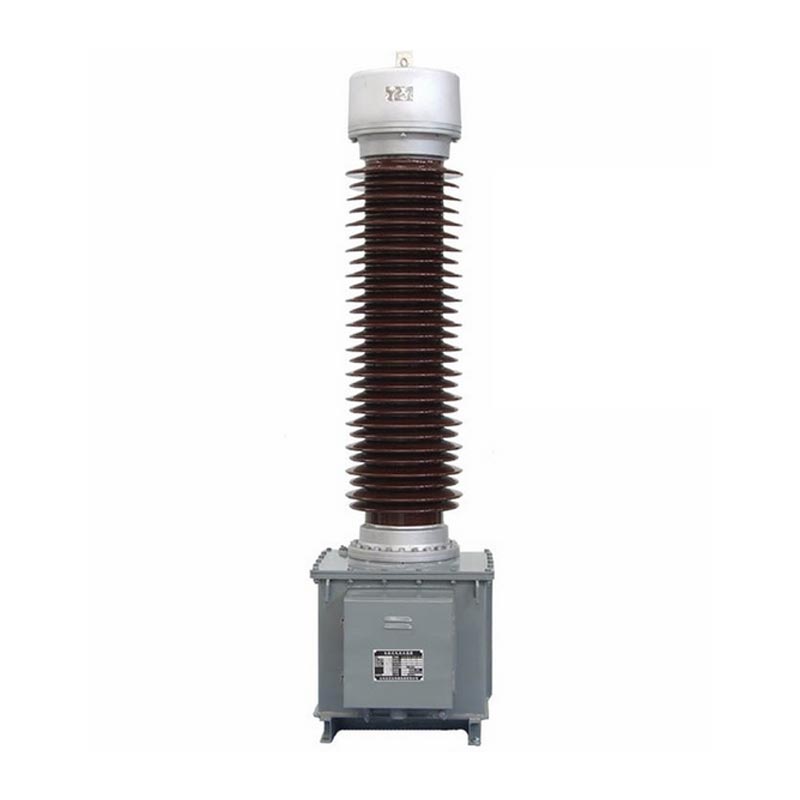

محول تيار سعوي LB6-110kV

شرح النموذج وشروط الاستخدام

1. شرح معلمة النموذج

رقم الطراز الكامل لمحول التيار الخارجي هو LB6-110kV P/P/P/0.5ab/c، مقسم إلى ثلاثة مراكز التعاريف:
- النموذج الأساسي: يشير L إلى المحول الحالي، ويشير B إلى مستوى الحماية، ويشير 6 إلى الرقم التسلسلي للتصميم، يشير 110 إلى مستوى الجهد المقنن، ويمثل W2 التكوين الثانوي لمكافحة التلوث.
- تركيبة دقيقة: أربع مجموعات مدمجة من اللفات الثانوية، بما في ذلك ملف قياس من فئة 0.5 و ثلاث ملفات حماية من الفئة P، تدعم مجموعات دقيقة مختلفة للتكيف مع القياسات المختلفة و متطلبات دقة الحماية.
- النسبة الحالية: ملحوظة 2*a/c، تدعم تبديل النسبة المزدوجة. النسبة هي a/c عندما يكون خزان الزيت العلوي يتم توصيل الموصل الخارجي على التوالي، و2*a/c عند توصيله بالتوازي. الأسلاك في الموقع تسمح بسهولة التبديل.

2. ظروف التشغيل القياسية

- درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، الحد الأدنى -25 درجة مئوية، المتوسط ​​اليومي الأقصى +30 درجة مئوية؛ يمكن لظروف درجات الحرارة المنخفضة للغاية يتم تخصيصها والتفاوض بشأنها.
- ارتفاع التثبيت: النوع القياسي ≥1000m؛ LB6-110 GYW نوع الارتفاع العالي ≥4000 م.

الميزات الهيكلية للمنتج

1. هيكل اللف والعزل

اللف الأساسي يعتمد هيكل على شكل حرف U. مواصفات 2 × 400A وأدناه تستخدم النحاس المسطح المعزول بالورق الأسلاك، في حين أن مواصفات 2 × 500A – 2 × 1000A تستخدم أنابيب الألومنيوم نصف دائرية مزدوجة الفصوص. يستخدم النواة أ عملية عزل ورق الزيت بالسعة، مع ورق كابل عالي الجهد يغلف العزل الرئيسي. طبقات متعددة يعمل درع المكثف على إنشاء مجال كهربائي موحد، حيث تكون الطبقة الداخلية متصلة بالجهد العالي والطبقة الخارجية طبقة مؤرضة، مما يحسن بشكل كبير سلامة العزل. ينقسم اللف الأساسي إلى قسمين مع أربع محطات، متصلة بخزان الزيت العلوي لسهولة تبديل النسبة.

2. تصميم حماية مختومة

يتم تثبيت موسع معدني في الأعلى للتعويض تلقائيًا عن التغيرات في حجم الزيت العازل الناتجة عن ذلك التغيرات في درجات الحرارة، وعزل الهواء ومنع شيخوخة الزيت بسبب الرطوبة، وبالتالي إطالة عمر المعدات. يحتوي الموسع على نافذة مراقبة مدمجة لمستوى الزيت من أجل مراقبة مستوى الزيت في الوقت الفعلي. كلها ثانوية يتم توصيل المحطات الطرفية ومحطات التدريع الأولية مركزيًا بصندوق توصيل خزان الزيت، مما يضمن ذلك أسلاك موحدة وقدرات قوية ضد التدخل.

3. هيكل التثبيت الآمن

خزان الزيت ملحوم من ألواح فولاذية عالية الجودة، مع فتحات رفع مثقوبة مسبقًا في الأسفل من أجل الاستقرار الرفع الشامل. تم تجهيز صندوق التوصيل وخزان الزيت بمسامير تأريض مخصصة لضمان الموثوقية تأريض اللف الثانوي والوحدة بأكملها. يتميز المنتج بتصميم قطبي مخفض؛ عندما الابتدائية يدخل التيار P1 ويخرج P2، ويتم إخراج التيار الثانوي من خلال S1/S2/S3، بما يتوافق مع الأسلاك القياسية الصناعية المنطق وتسهيل التشغيل في الموقع.

المعلمات التقنية الأساسية

1. المعلمات الكهربائية الأساسية

- جهد التشغيل المقدر: 110 كيلو فولت؛ الحد الأقصى لجهد التشغيل: 126 كيلو فولت
- التردد المقدر: 50/60 هرتز؛ القطبية: القطبية الطرحية
- التيار الأساسي المقدر: 2 × 50 أمبير ~ 2 × 1000 أمبير (تتوفر مواصفات متعددة)
- التيار الثانوي المقدر: 1A، 5A
- سعة الإخراج الثانوية: 15VA～50VA (نسبة التكيف مع المحولات)

2. معايير خطأ الدقة

- فئة القياس (0.2/0.5): الخطأ الحالي ±0.2%～±1.5%، فرق الطور 10′～90′، لتلبية الطاقة عالية الدقة متطلبات القياس.
- فئة الحماية (5P/10P): خطأ التيار من فئة 5P ≥±1%، الخطأ المركب ≥5%؛ خطأ مركب من فئة 10P ≥10%، عملية حماية موثوقة في حالة حدوث خطأ في النظام.

3. تحمل معلمات الجهد والعزل

- جهد تحمل تردد الطاقة: 185 كيلو فولت/1 دقيقة للدوائر الأولية والثانوية وإلى الأرض؛ 3 كيلو فولت/1 دقيقة الدوائر الثانوية وعلى الأرض. 5 كيلو فولت/1 دقيقة للدرع الأساسي على الأرض. الاختبار الجاف للعزل الخارجي: 230 كيلو فولت؛ مبلل الاختبار: 185 كيلو فولت.
- الجهد الكهربي لتحمل نبضات البرق: العزل الداخلي 450 كيلو فولت؛ GYW2 نوع مضاد للتلوث على ارتفاعات عالية يصل إلى 560 كيلو فولت.
- مسافة الزحف: النوع القياسي ≥16mm/kV؛ نوع مضاد للتلوث يصل إلى ≥31mm/kV، مناسب للبيئات القاسية مثل المناطق الساحلية، والتلوث الصناعي، والارتفاعات العالية.

4. معلمات استقرار الدائرة القصيرة

تتميز المعدات بأداء استقرار حراري وديناميكي ممتاز. لمواصفات 300-600A، يمكن أن يصل تيار الاستقرار الحراري لفترة قصيرة إلى 31.5-45 كيلو أمبير، ويمكن أن يصل تيار الاستقرار الديناميكي إلى 80-115 كيلو أمبير، قادرة على تحمل الزيادات الحالية في دائرة القصر اللحظية ومنع تلف المعدات.

حالة التطبيق في العالم الحقيقي

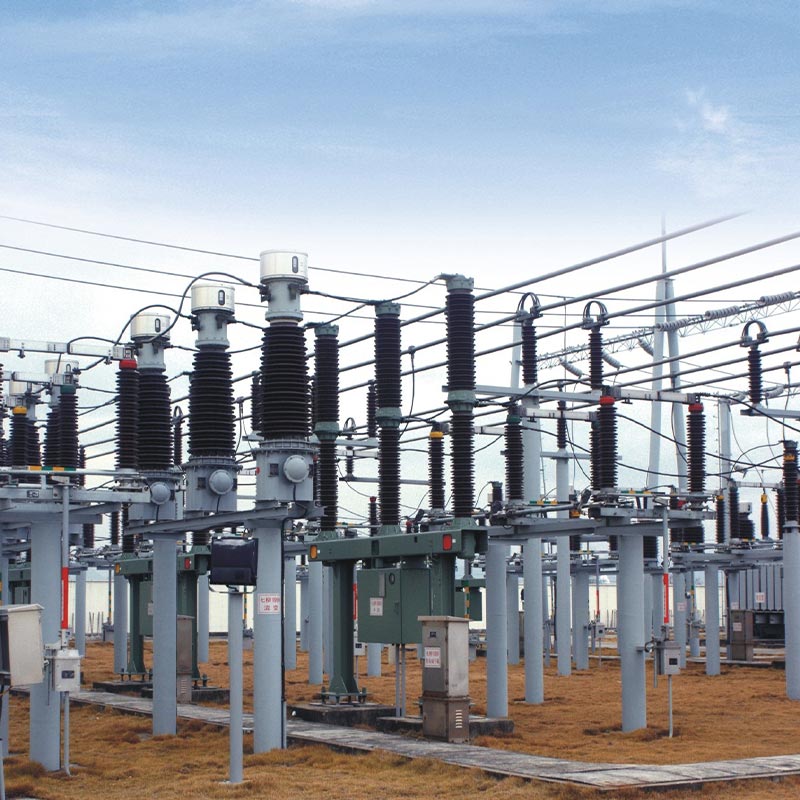

تم تطبيق محول التيار الخارجي Usune LB6-110kV بنجاح على ترقية محطة فرعية لشبكة الكهرباء بقدرة 110 كيلوفولت المشروع في شرق الصين، واستبدال المعدات القديمة وحل المشكلات مثل الدقة المنخفضة وسوء الأحوال الجوية المقاومة، والصيانة المتكررة.

يقع المشروع في منطقة صناعية في الضواحي، وهي منطقة تتميز بالرطوبة الطفيفة على مدار العام التلوث الصناعي، وتوفير الطاقة لشركات التصنيع المتعددة. اختار المشروع LB6-110kV GYW نموذج عالي الارتفاع مضاد للتلوث (مجموعة دقة 2 × 300/5A، 5P30/5P30/0.5S/0.2S). بعد أكثر من عامين من التشغيل المستقر، تضمن اللفات عالية الدقة 0.2S/0.5S قياسًا دقيقًا للمستخدمين الصناعيين، بينما تتيح ملفات الحماية المتعددة الاستجابة السريعة لتقلبات الشبكة وأخطاء الدائرة القصيرة البسيطة، مما يحقق صفر رحلات كاذبة وصفر فشل في الرحلة. الهيكل المغلق بالكامل يقاوم الرطوبة والملوثات بشكل فعال التآكل، مع عدم وجود مشاكل في تسرب الزيت أو تقادم العزل، مما يقلل من عبء أعمال الصيانة اللاحقة بأكثر من 60%، مما يضمن ثبات المنتج وموثوقيته بشكل كامل في ظل ظروف التشغيل القاسية.

LB 6 - جهد 110 كيلو فولت مظهر وأبعاد التركيب

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

التعليمات

س1: كيفية التبديل بين نسب التيار المزدوج في الموقع؟

لا يلزم تفكيك المعدات. فقط تكوين الأسلاك للموصلات الخارجية على الزيت العلوي الحافظ يحتاج إلى تعديل. التوصيل التسلسلي للملفات الأولية هو النسبة الأساسية a/c؛ اتصال متوازي يؤدي إلى مضاعفة نسبة التيار الأساسي 2*a/c. يتم شحن المعدات بالتوازي بشكل افتراضي؛ اتبع ببساطة مخطط الأسلاك للتبديل السريع دون التأثير على عزل الجهاز أو عمره.

س2: ما هي السيناريوهات المناسبة لنماذج العزل ومكافحة التلوث المختلفة؟

النوع القياسي (≥16mm/kV) مناسب للمناطق السهلة ذات البيئات الجيدة التي تقل عن 1000 متر؛ نوع W المضاد للتلوث (≥20 مم/كيلو فولت) مناسب لسيناريوهات التلوث الصناعي الحضري والعامة؛ GYW نوع مضاد للتلوث على ارتفاعات عالية (≥25mm/kV) مناسب للمناطق ذات الارتفاعات العالية التي تقل عن 4000 متر؛ تم تصميم النوع المحسن GYW2 (≥31mm/kV) للأقصى ظروف مثل رذاذ الملح الساحلي، والتلوث الصناعي الثقيل، والارتفاعات العالية جدًا، تقدم أقوى أداء العزل لمكافحة الشيخوخة.

س 3: ما هي اعتبارات الصيانة الأساسية لمحول التيار الخارجي؟

أولاً، يمنع منعا باتا تشغيل الدائرة المفتوحة الثانوية لتجنب مخاطر الحث ذات الجهد العالي. ثانيا، يجب ألا يتم تفكيك الهيكل المختوم بشكل تعسفي؛ التشغيل بدون صيانة ممكن في ظل الظروف العادية الظروف. ثالثًا، يجب اختبار فقدان العزل الكهربائي ومقاومة العزل سنويًا، ويجب أن تكون البيانات كذلك تتفق بشكل أساسي مع قيم المصنع. رابعا، يجب فحص مستويات الزيت موسميا، وتأهيلها يجب إضافة زيت المحولات على الفور عندما يكون مستوى الزيت منخفضًا.

مزايا المنتج وملخصه

سلسلة Usune LB6 110kV / 126kV محول التيار الخارجي، مع تصميمه الموحد وأداءه المستقر و القدرة على التكيف البيئي القوي، يحل نقاط الألم في المعدات التقليدية مثل القابلية للتأثر الرطوبة وسهولة شيخوخة الزيت وضعف القدرات المضادة للقاذورات. يمكن أن تلبي مجموعات النسبة والدقة المرنة احتياجات متباينة لقياس شبكة الطاقة، وحماية التتابع، ومراقبة الطاقة الصناعية. باعتبارها ذات جودة عالية معدات الجهد العالي التي يتم إنتاجها في مصنع صيني مرموق، فهي توفر موثوقية عالية وفعالة من حيث التكلفة، و حلول منخفضة الصيانة لمشاريع الطاقة العالمية، مما يجعلها موردًا جديرًا بالثقة لشركات شبكات الطاقة و المقاولون الهندسيون.
