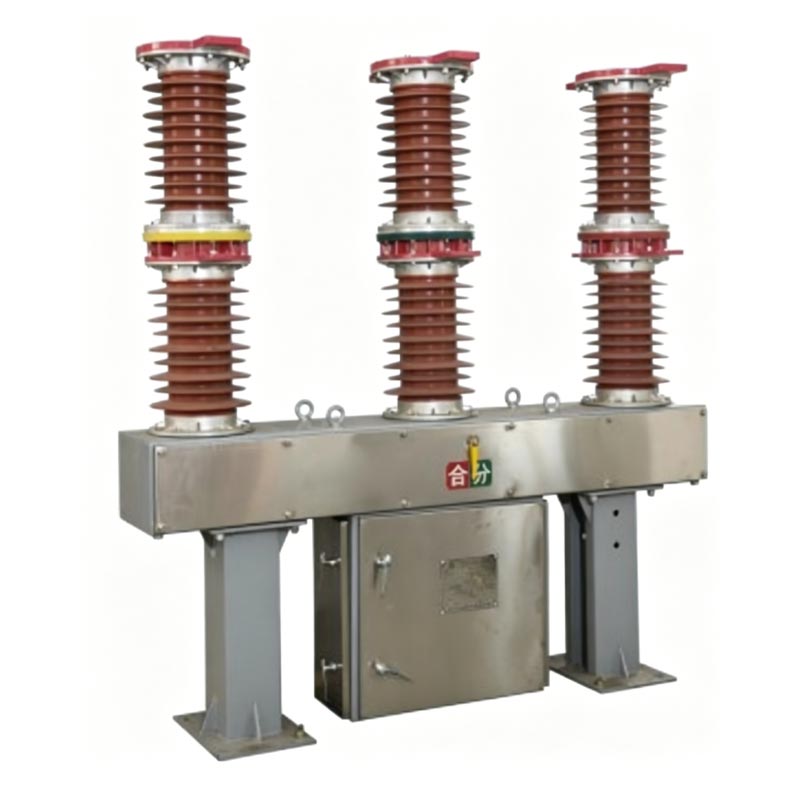

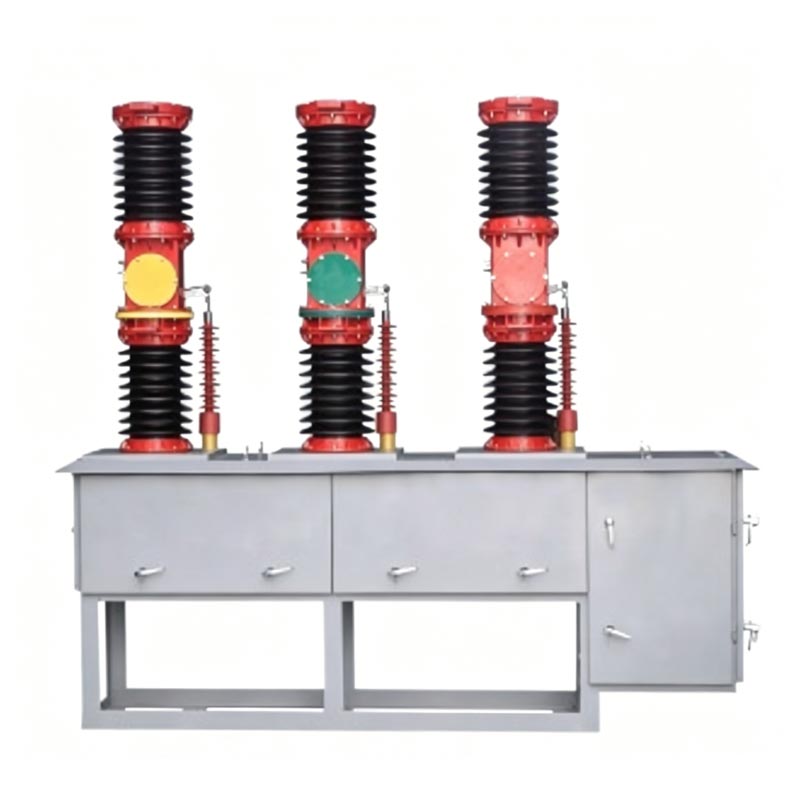

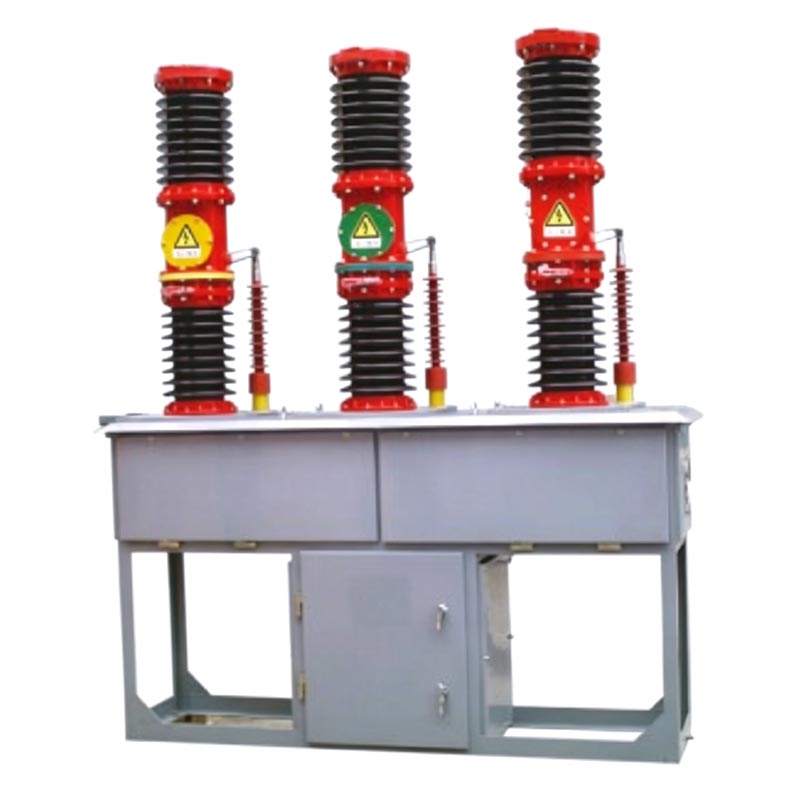

قاطع الدائرة الفراغية الخارجية Usune Zw7-40.5 عبارة عن قاطع دائرة فراغي عالي الجهد خارجي مناسب لـ 50 هرتز أنظمة نقل وتوزيع الطاقة ثلاثية الطور، 24-40.5 كيلو فولت، تستخدم في المقام الأول للتحكم في النظام، والحماية، التقسيم، وتبديل بنك المكثف. عند استخدامه مع جهاز إعادة الإغلاق، فإنه يتيح التقسيم الذكي إعادة التحكم في نظام الطاقة. وهو يدعم آليات التشغيل الزنبركية أو الكهرومغناطيسية، وله ميكانيكية مستقرة الأداء، ولا يشكل أي خطر نشوب حريق أو انفجار؛ إنه يتوافق مع GB1984-1989 "قواطع دوائر التيار المتردد ذات الجهد العالي" و معايير IEC56 وIEC62271-100 "قواطع التيار المتردد ذات الجهد العالي".
1. أداء كسر ممتاز: يستخدم تكنولوجيا إطفاء القوس الفراغي، مما يؤدي إلى كسر قوي
القدرة والعمر الكهربائي الطويل والعمر الميكانيكي الذي يصل إلى 10000 دورة.
2. لا يحتاج إلى صيانة وموثوق به: هيكل بسيط، لا يتطلب صيانة منتظمة، وعمر خدمة طويل.
3. عزل ممتاز وأداء مضاد للتلوث: أداء عزل خارجي قوي ومتميز
القدرة على مكافحة التلوث.
4. التكوين الذكي المرن: يمكن تجهيزه بمحول تيار مدمج (دقة تصل إلى 0.2 ثانية)
فئة) للقياس وحماية الروابط ثلاثية الطور.
5. توافق واسع لآليات التشغيل: قابل للتكيف مع آليات التشغيل الزنبركية أو الكهرومغناطيسية، مما يتيح
عملية متكررة وموثوقة.

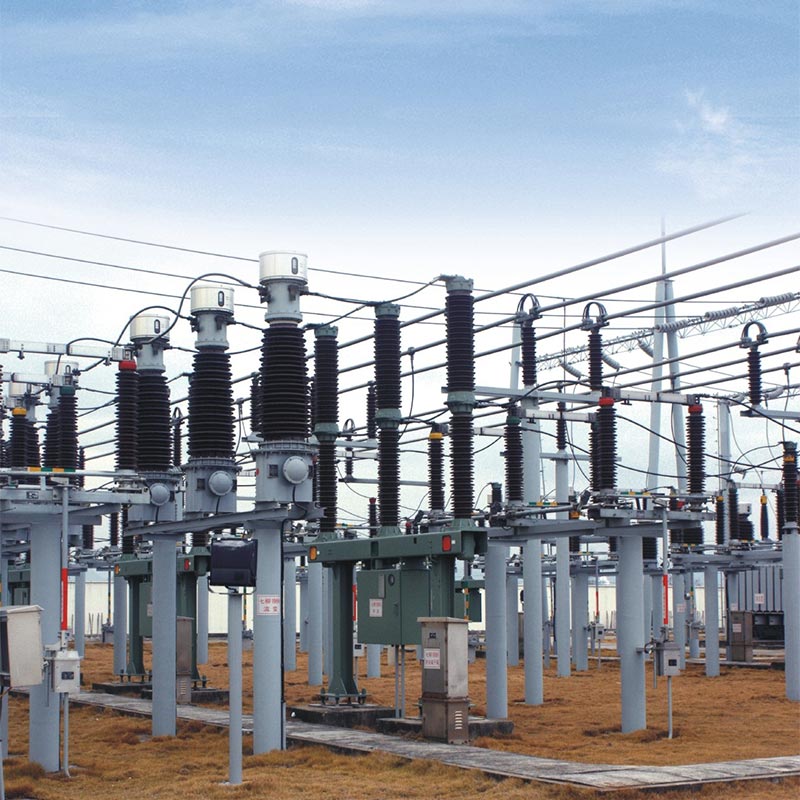

1. خطوط النقل والتوزيع والمحطات الفرعية جهد 24-40.5 كيلو فولت
2. مشاريع تجديد وتوسيع شبكات الكهرباء الحضرية والريفية
3. مزارع الرياح ومحطات الطاقة الشمسية وأنظمة الطاقة الصناعية
4. تطبيقات تبديل بنك المكثفات وقواطع الدائرة
5. المناطق الساحلية والمرتفعة والملوثة بشدة
1. اسم المشروع: مشروع ربط شبكة مزرعة الرياح 35 كيلو فولت في شمال الصين
2. العميل: شركة State Grid Hebei Electric Power Co., Ltd.
3. خلفية المشروع: تقع مزرعة الرياح هذه في منطقة ساحلية ذات رطوبة عالية ورذاذ ملحي كثيف و العواصف الرعدية المتكررة. يتطلب نظام الخط الصادر 35 كيلو فولت قواطع دائرة موثوقة للتحكم والخطأ عمليات العزل والإغلاق التلقائي.
4. الحل: قدمت شركة Uxin Electric 12 مجموعة من قواطع الدائرة الفراغية الخارجية Zw7-40.5، المجهزة بـ آليات تعمل بنابض ومحولات تيار مدمجة من فئة 0.2S.
5. إنجازات التطبيق
- تشغيل مستقر لأكثر من 5 سنوات في البيئات ذات الرطوبة العالية ورذاذ الملح العالي
- نسبة نجاح 100% في 187 عملية قطع للدائرة الكهربائية القصيرة
- وظيفة إعادة الإغلاق الذكية تقلل من وقت انقطاع التيار الكهربائي بنسبة 85%
- تصميم خالي من الصيانة يقلل من تكاليف التشغيل والصيانة السنوية بنسبة 60%
6. ملاحظات العملاء
"لقد أظهر قاطع الدائرة الفراغية Usune Zw7-40.5 أداءً موثوقًا للغاية في سواحلنا مزرعة الرياح. لقد تحسن أداء منع التلوث ووظائف الحماية الذكية بشكل ملحوظ استقرار الشبكة." - مدير المشروع، شركة State Grid Hebei Electric Power Co., Ltd.
| غرض | وحدة | حدود | |
| الجهد المقنن | كيلو فولت | 40.5 | |
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة يتحمل الجهد | كيلو فولت | 95 |
| دفعة البرق تحمل الجهد (قيمة الذروة) | كيلو فولت | 185 | |
| التصنيف الحالي | A | 630/1000/1250/1600/2000 | |
| تصنيف ماس كهربائى التسرب الحالي | كا | 12.5/16/20/25/31.5 | |
| تسلسل التشغيل المقدر | 0-0.3s-C0-180s-0 | ||
| أوقات الاستراحة لتيار الاستراحة القصير المقنن | مرات | 12 | |
| تصنيف انقطاع الدائرة القصيرة والتيار القريب (الذروة) | كا | 50/63/80 | |
| الذروة المقدرة تحمل التيار | كا | 50/63/80 | |
| تصنيف وقت قصير تحمل التيار | كا | 20/25/31.5 | |
| تصنيف مدة الدائرة القصيرة | s | 4 | |
| متوسط سرعة إيقاف التشغيل | آنسة | 1.5 ± 0.20 | |
| متوسط سرعة التبديل | آنسة | 0.7 ± 0.2 | |
| وقت ارتداد تشغيل العقد | آنسة | ≥ 2 | |
| فرق وقت التزامن للتشغيل/الإيقاف على ثلاث مراحل | آنسة | ≥ 2 | |
| وقت التشغيل | آنسة | ≥ 150 | |
| وقت إيقاف التشغيل | آنسة | ≥ 70 | |
| الحياة الميكانيكية | مرات | 10000 | |
| تصنيف جهد التشغيل والجهد المقنن للدائرة المساعدة | V | تيار مستمر/AC110,220 | |
| كل مقاومة تيار مستمر لحلقة الطور (لا تشمل محولات الأجهزة) | μΩ | ≥ 50 | |
| كل مرحلة حلقة المقاومة DC | مم | 3 | |
ج: يمكن استخدام الآليات التي تعمل بالزنبرك أو التي تعمل بالطاقة الكهرومغناطيسية. توفر الآليات التي تعمل بالزنبرك مستويات عالية الموثوقية وتكاليف الصيانة المنخفضة، مما يجعلها مناسبة لمعظم التطبيقات الخارجية.
ج: نعم. يجب تحديد النسبة الحالية وفئة الدقة (0.2S/0.5/10P10) عند الطلب.
ج: في ظل الاستخدام العادي، تكون فترة الصيانة المجانية من 10 إلى 15 عامًا. يوصى بإجراء فحص بصري كل عامين، وفحص ميكانيكي بسيط كل 5 سنوات.
يجمع قاطع الدائرة الكهربائية الخارجي Usune Zw7-40.5 بين تقنية التفريغ المتقدمة والتصميم الهيكلي القوي ميزات ذكية. باعتبارها موردًا صينيًا موثوقًا به، تضمن شركة Usune Electric دائمًا الجودة العالية والجودة العالية منتجات عالية الأداء، مما يجعلها خيارًا مثاليًا لأنظمة الطاقة الحديثة التي تتطلب الموثوقية والسلامة والجودة انخفاض تكاليف دورة الحياة.
