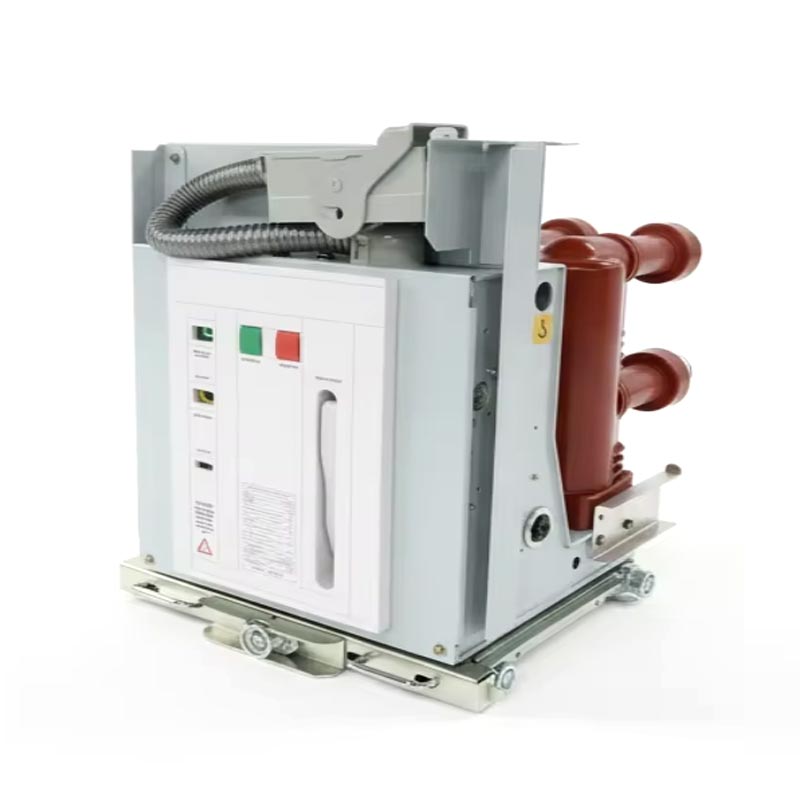

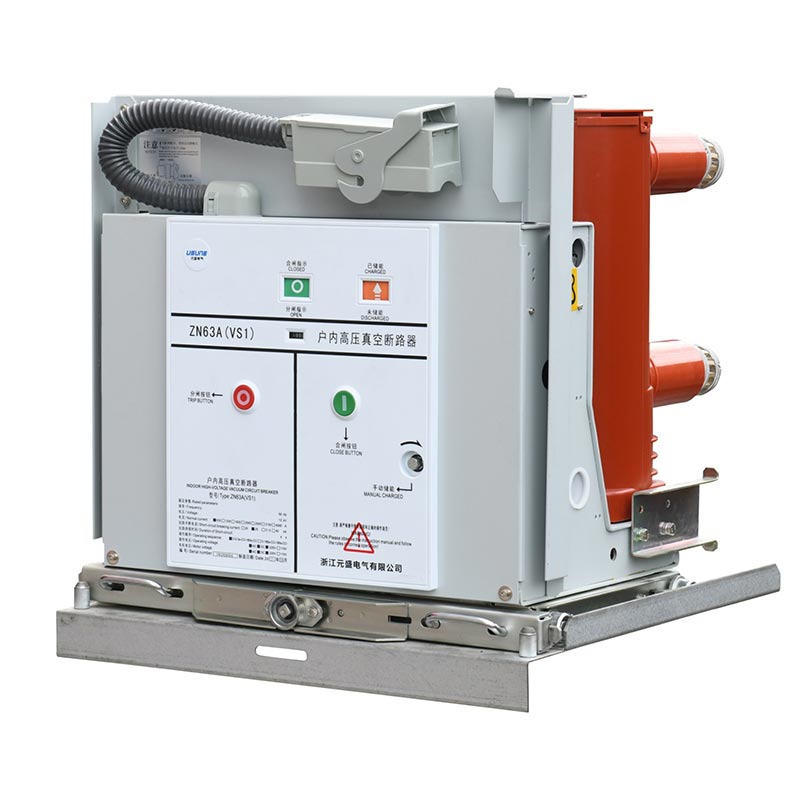

قواطع دوائر فراغية من النوع الجانبي

إن قاطع الدائرة الفراغية من النوع الجانبي Usune عبارة عن مجموعة مفاتيح كهربائية عالية الجهد مثبتة داخليًا، مقسمة إلى قسمين رئيسيين السلسلة: VS1(ZN63)-12 وVS1-24. يتم استخدامه بشكل أساسي في أنظمة الطاقة ثلاثية الطور 12KV، 24KV، و36KV، للقيام مسؤوليات الحماية والتحكم في معدات شبكات الطاقة وأنظمة الطاقة في المؤسسات الصناعية والتعدينية. باستخدام تقنية إطفاء القوس الفراغي المتقدمة، فإنه يتميز بسرعة إطفاء القوس السريعة، وصغر الحجم، وطول فترة الاستخدام. عمر الخدمة، وتكاليف الصيانة المنخفضة، مما يجعله جهازًا أساسيًا لا غنى عنه في نقل الطاقة الحديثة و أنظمة التوزيع.

المزايا الأساسية:

1. سنوات من الخبرة التطبيقية في نقل وتوزيع الطاقة، وتستخدم على نطاق واسع في الصناعة والتعدين المؤسسات ومحطات الطاقة وشبكات الطاقة الحضرية والريفية، واكتسبت اعترافًا واسع النطاق من قبل المستخدمين بسبب استقرارها الأداء والتشغيل الموثوق.

2. تم تطويره بشكل مستقل بواسطة فريق البحث والتطوير المحترف في Usune، ويتميز بتصميم مثبت على الجانب يدمج آلية تشغيل الزنبرك مع جسم قاطع الدائرة، مما يحسن الهيكل العام؛ قاطع الفراغ يستخدم أسطوانة عازلة من راتنجات الإيبوكسي بعملية APG، مما يوفر أداءً ممتازًا للزحف وصديقًا للبيئة القدرة على التكيف.

3. يتوافق بشكل صارم مع GB/T1984-2014 "قواطع الدائرة ذات الجهد العالي"، JB3855-1996 "3.6~40.5KV الجهد العالي الداخلي قواطع دوائر فراغية"، DL/T403-2000 "قواطع دوائر فراغية 12~40.5 كيلو فولت تطلب الشروط الفنية"، و IEC62271-100:2008 المعايير الدولية، وقد اجتاز العديد من الاختبارات والشهادات الرسمية.

4. كمصنع محترف للمعدات الكهربائية ذات الجهد العالي في الصين، تمتلك Usune معيارًا مصنع الإنتاج، وكل قاطع دائرة يخضع لاختبارات صارمة قبل مغادرة المصنع. باعتبارها موثوقة المورد، فهو يوفر خدمة ما بعد البيع الشاملة والدعم الفني، مما يزيل أي مخاوف للمستخدمين.

مواصفات المنتج والمعايير الفنية

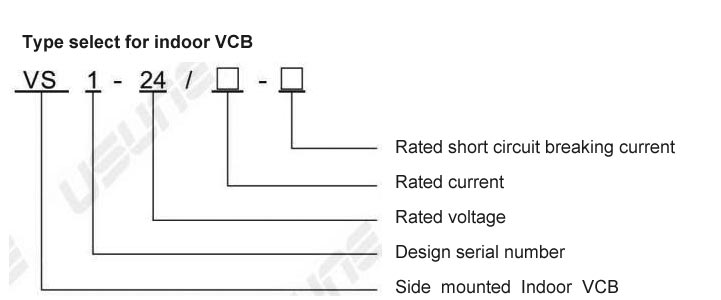

يوفر قاطع الدائرة الكهربائية من النوع الجانبي Usune مجموعة كاملة من المواصفات والأداء المستقر. الرئيسي المعلمات التقنية (مع أخذ سلسلة VS1(ZN63)-24 كمرجع أساسي) موضحة في الجدول أدناه:

الهيكل والوظيفة

1. الهيكل العام

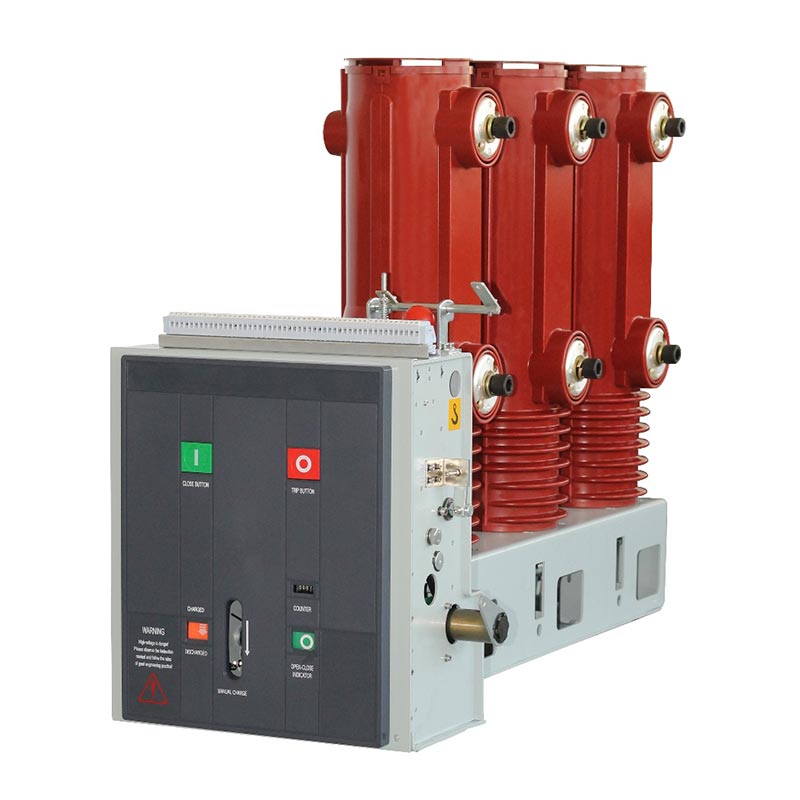

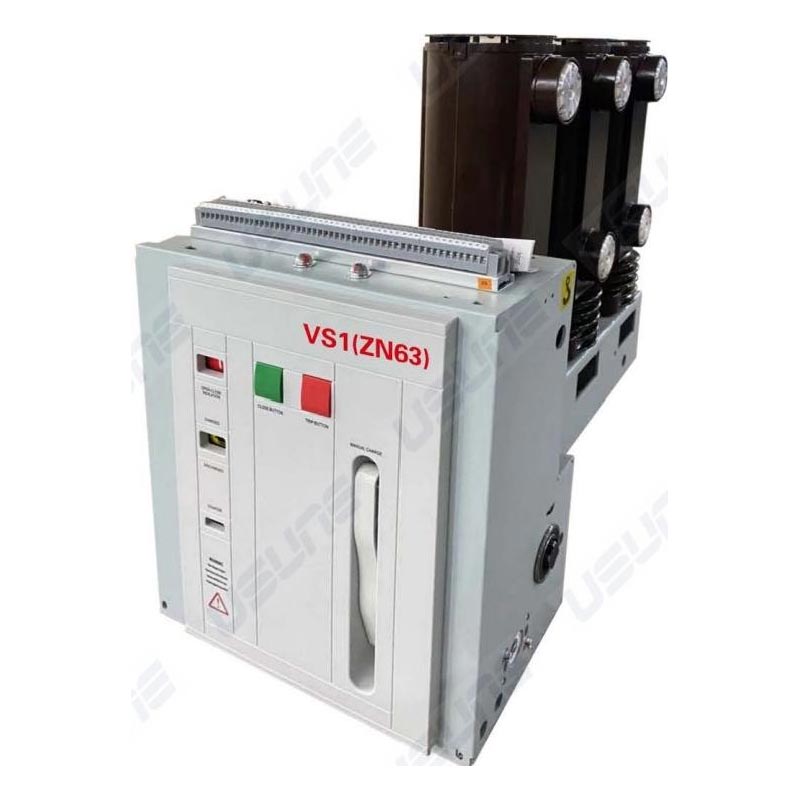

يتم ترتيب آلية التشغيل وغرفة إطفاء القوس في هيكل متكامل، مع الرئيسي الدائرة الموصلة هي نوع مثبت على الأرض ثلاثي الطور. غرفة إطفاء القوس الفراغي طولية مثبتة داخل أسطوانة عازلة أنبوبية مصنوعة من راتنجات الإيبوكسي معالجة بـ APG، مما يوفر أداء زحف ممتاز، تقليل تراكم الغبار على سطح غرفة إطفاء القوس، وتجنب تأثير العوامل الخارجية، و ضمان العزل الجيد حتى في البيئات الرطبة والملوثة بشدة. سلسلة VS1-12 عبارة عن تركيب ثابت النوع، مناسب للمفاتيح الكهربائية الثابتة، ويمكن استخدامه بشكل مستقل أو تطبيقه على مصدر طاقة الشبكة الحلقية، من النوع الصندوقي المحولات والأنظمة الأخرى.

2. آلية التشغيل

يستخدم قاطع الدائرة الفراغية من النوع الجانبي آلية مستو تعمل بالزنبرك، وتدعم كلاً من التشغيل اليدوي والتشغيلي تخزين الطاقة الكهربائية. يوجد محرك التشغيل داخل الخزانة الأمامية لغرفة إطفاء القوس، مقسمة إلى خمس مساحات للتجميع، تحتوي كل منها على مكونات تخزين الطاقة ونقلها وتعثرها وعازلتها. يضمن التصميم المتكامل لغرفة إطفاء القوس وآلية التشغيل درجة عالية من المطابقة بين الأداء التشغيلي ومتطلبات فتح وإغلاق غرفة إطفاء القوس، مما يقلل خطوات وسيطة، وخفض استهلاك الطاقة والضوضاء، وتحسين تشغيل قاطع الدائرة الموثوقية.

بيئة التطبيق

يعتبر قاطع الدائرة الفراغية من النوع الجانبي مناسبًا للبيئات الداخلية ويجب أن يستوفي ما يلي المتطلبات: درجة الحرارة المحيطة -15 درجة مئوية إلى +40 درجة مئوية؛ المتوسط ​​اليومي للرطوبة النسبية ≥95%، المتوسط ​​الشهري ≥90%؛ الارتفاع ≥1000 م؛ شدة الزلزالية ≥8 درجات؛ وغياب كمية كبيرة من الغبار والغازات المسببة للتآكل أو غيرها من التلوث. ملحوظة: التخصيص مطلوب للتطبيقات التي تتجاوز هذه المتطلبات بعد التشاور المسبق مع الشركة المصنعة.

التثبيت والتشغيل

تخضع قواطع الدائرة الفراغية من النوع الجانبي لاختبارات صارمة قبل مغادرة المصنع. قبل تنشيط الدائرة الأولية، يجب إجراء الاستعدادات التالية:

1. فحص المعدات بحثًا عن أي ضرر؛ في حالة تلفه، توقف عن استخدامه.
2. تنظيف السطح العازل من أي ملوثات.
3. قم بتشغيل وظائف تخزين الطاقة والفتح/الإغلاق يدويًا، مع ملاحظة أن الحالة طبيعية.
4. قم بالتشغيل باستخدام مصدر طاقة التشغيل، مع التأكد من أن الحالة طبيعية.
5. قم بتقديم/سحب قاطع الدائرة الكهربائية من نوع عربة اليد وفقًا للمواصفات، وتأكد من موضعه المؤشر طبيعي بعد الوصول إلى الموضع الصحيح.

ملاحظة: عند استخدام جهاز إغلاق متشابك، يجب توصيل الطاقة لفتحه قبل الإغلاق.

حالة التطبيق العملي

دراسة حالة: التطبيق في مؤسسة صناعية وتعدينية كبيرة في الصين

تمتلك إحدى شركات الصلب الكبيرة في الصين نظام طاقة معقدًا مع متطلبات عالية لتشغيل المعدات التردد والتحكم الحالي في ماس كهربائى. بعد مقارنة العديد من الموردين، سلسلة Usune VS1(ZN63)-24 تم اختيار قاطع الدائرة كجهاز الحماية الأساسي لنظام توزيع الطاقة. منذ ذلك الحين التشغيل في عام 2024، وقد عمل النظام بثبات لأكثر من 12 شهرًا دون أي أعطال، وتم التعامل بنجاح ثلاثة أخطاء في الدائرة القصيرة، مما يحمي المعدات بشكل فعال ويمنع فقدان انقطاع التيار الكهربائي. الشركة للغاية يتعرف على أداء المنتج وخدمات التثبيت والتشغيل المقدمة من قبل الشركة المصنعة.

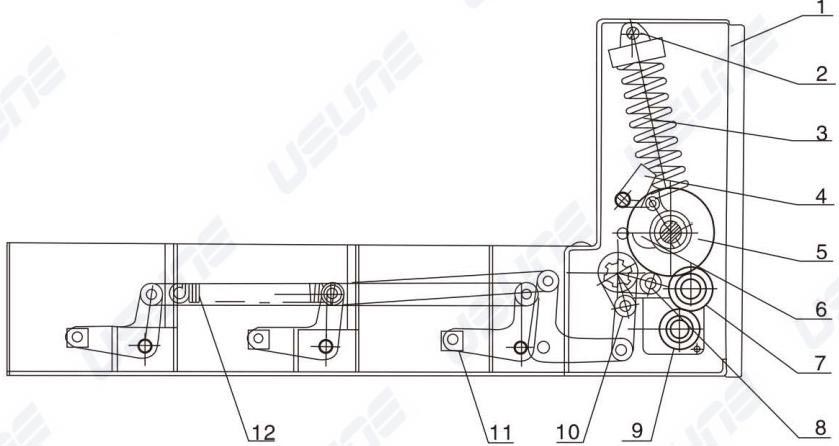

1. صندوق التبديل
2. لاش الترباس
3. إغلاق الربيع
4. إغلاق التجهيزات
5. مدير التمديدات الكهربائية الداخلية
6. آلية الكاميرا / تشغيل الآلية
7. آلية نقل العجلات
8. ذراع توصيل الإدخال
9. محرك مشحون
10. آلية النقل ذات الأذرع الأربعة
11. كتلة النقل
12. آلية التعثر

التزام المورد والمصنع: Usune، كشركة مصنعة محترفة للمعدات الكهربائية ذات الجهد العالي في تمتلك الصين مصنعًا موحدًا وفريقًا محترفًا للبحث والتطوير والإنتاج وما بعد البيع. باعتبارها موثوقة المورد، ونحن نلتزم بمبدأ "الجودة أولا، العميل قبل كل شيء،" رقابة صارمة على جميع جوانب الإنتاج لضمان تلبية المنتجات للمعايير واحتياجات المستخدم؛ نحن نقدم خدمات ما بعد البيع شاملة بما في ذلك إرشادات التركيب في الموقع، والتشغيل، والصيانة، والتدريب الفني، والابتكار المستمر تحسين منتجاتنا لدعم تطوير صناعة نقل وتوزيع الطاقة.
