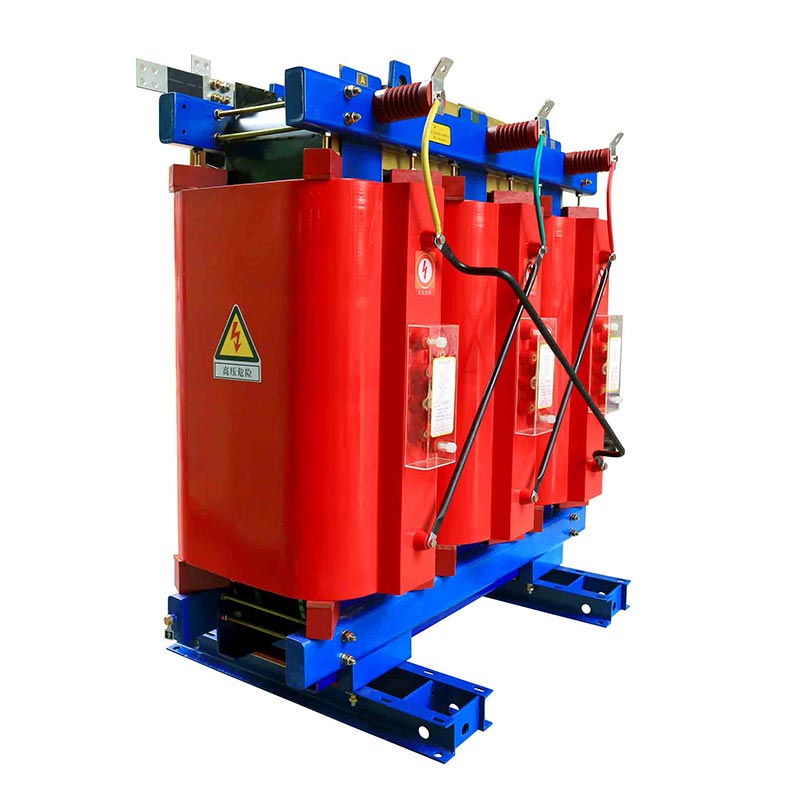

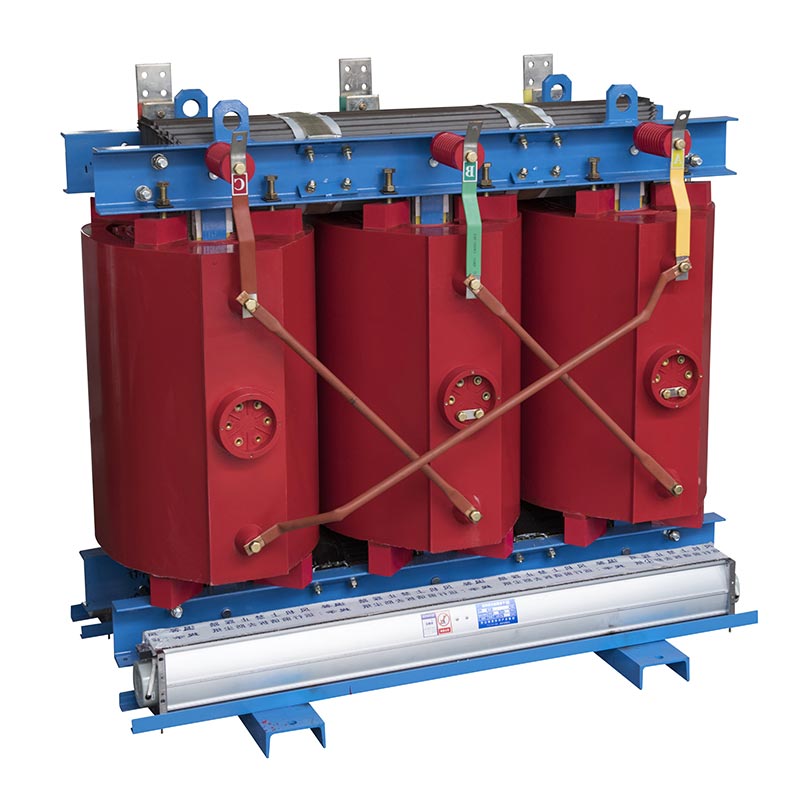

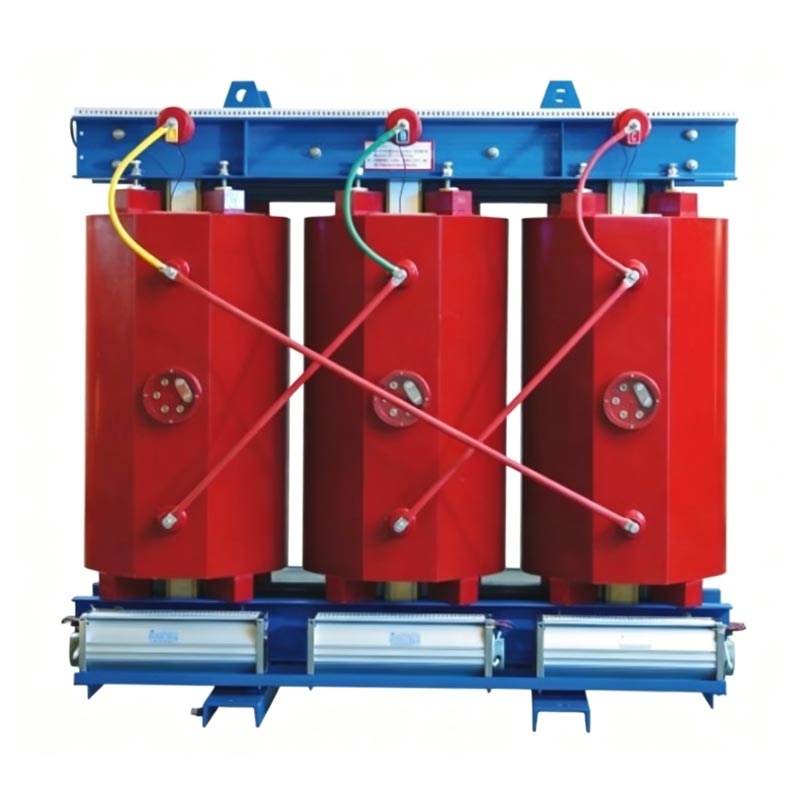

محول التوزيع من النوع الجاف بقدرة 13.8 كيلو فولت 250 كيلو فولت أمبير من Usune Electric عبارة عن وحدة توزيع طاقة خالية من الزيت. لفاتها تتميز بهيكل راتنجات الإيبوكسي المصبوب بالفراغ، وتعتمد على الهواء للعزل وتبديد الحرارة، وبالتالي بشكل كامل القضاء على مخاطر السلامة المرتبطة بالمحولات المغمورة بالزيت - مثل تسرب الزيت والحرائق والانفجارات.
كمورد عالمي موثوق به لمشاريع توزيع الطاقة الداخلية، قامت Usune بتحسين القلب والملف الهياكل لتحقيق خسائر منخفضة، وانخفاض مستوى الضجيج، وانخفاض التفريغ الجزئي. تم تصميم الوحدة لتحمل الرطوبة العالية، الغبار وبيئات التشغيل المغلقة تحت الأرض. لا يتطلب الأمر حفرًا لاحتواء الزيت أو عزلًا مقاومًا للحريق غرف، تقدم حلاً آمنًا وصديقًا للبيئة لتحويل جهد مستقر وطويل الأمد. مع نطاق قدرة 30-2500 كيلو فولت أمبير، المنتج متوافق مع أنظمة إمداد الطاقة للأغراض التجارية والطبية والنقل بالسكك الحديدية العالمية. المرافق الصناعية.
محول التوزيع من النوع الجاف 13.8 كيلو فولت 250 كيلو فولت أمبير مناسب للمجمعات التجارية ومباني المكاتب والمستشفيات، المؤسسات التعليمية ومصانع التصنيع ومحطات مترو الأنفاق وأي موقع داخلي لتوزيع الطاقة يتطلب ذلك معايير عالية للسلامة من الحرائق.
تستخدم اللفات مواد عازلة مقاومة لدرجة الحرارة العالية، ولا تحتوي الوحدة على زيت عازل. ذلك لن تشتعل النيران أو تنفجر أو تتسرب السوائل أثناء أخطاء التحميل الزائد، مما يلغي الحاجة إلى تصنيف إضافي للحريق غرف عزل .
لا يوجد خطر التلوث بالزيت، ولا يتم إطلاق أي غازات ضارة أثناء التشغيل العادي أو حدوث خطأ الظروف. يمكن تركيبه مباشرة في الداخل بدون مرافق معالجة الزيت، مما يتوافق مع المعايير البيئية للمباني الخضراء والمرافق الطبية.
تؤدي الهياكل الأساسية والملفية المحسنة إلى انخفاض الاهتزاز والضوضاء التشغيلية. سيطرة ممتازة على الجزئية تعمل مستويات التفريغ على إبطاء تقادم العزل وإطالة عمر الخدمة الإجمالي للوحدة.
يستخدم القلب الحديدي صفائح فولاذية من السيليكون عالية الجودة، مما يؤدي إلى تقليل خسائر عدم التحميل والحمل؛ على المدى الطويل التشغيل يقلل بشكل كبير من تكاليف الكهرباء للمباني والمصانع.
تتميز بهيكل معزول بالهواء ومبرد بالهواء، مما يلغي الحاجة إلى استبدال الزيت العازل بشكل دوري أو اختبار؛ لا يلزم سوى إزالة الغبار الروتيني البسيط، مما يقلل بشكل كبير من تكاليف العمالة والمواد اللازمة للتشغيل صيانة.
مناسب لدرجات الحرارة المحيطة التي تتراوح من -20 درجة مئوية إلى +40 درجة مئوية، والارتفاعات أقل من 1000 متر، والرطوبة النسبية أقل من 95% (بدون تكاثف). مقاوم للرطوبة والغبار، مما يجعله مثاليًا للمساحات تحت الأرض وبيئات المصانع الساحلية الرطبة.
حجم أصغر ووزن أخف لنفس السعة؛ تشغل مساحة صغيرة في غرفة توزيع الطاقة، يسهل النقل والرفع، ويقلل من نطاق أعمال الهندسة المدنية في الموقع.
يعمل محول التوزيع من النوع الجاف Usune 13.8kV 250kVA على أساس مبدأ الحث الكهرومغناطيسي:
1. يتم تغذية التيار المتناوب (AC) في الملف الأولي عالي الجهد، مما يولد تدفقًا مغناطيسيًا متناوبًا داخل الملف
قلب الحديد
2. يمر التدفق المغناطيسي المتناوب عبر الملف الثانوي، مما يؤدي إلى قوة دافعة كهربائية في الجهد المنخفض
لفائف عن طريق الحث الكهرومغناطيسي.
3. يتم تحقيق تحويل الجهد بين 13.8kV و 0.4kV على أساس نسبة الدورات بين الابتدائي و
اللفات الثانوية، مما يتيح نقل الطاقة.
الفرق الرئيسي عن المحولات المغمورة بالزيت: يعمل الهواء كوسيلة وحيدة للعزل وتبديد الحرارة بينهما اللفات والقلب الحديدي. لا يوجد زيت عازل سائل. يعتمد على تبريد الهواء الطبيعي لتبديد الحرارة (مع مراوح الهواء القسري المتاحة لظروف الحمل الثقيل)، مما يضمن تحويل الطاقة بشكل آمن ومستقر.
| غرض | المعلمة التقنية القياسية |
| نطاق السعة المقدرة | 30～2500 كيلو فولت أمبير (نموذج 250 كيلو فولت أمبير مخصص لهذا المنتج) |
| تصنيف الجهد العالي | 10 كيلو فولت / 10.5 كيلو فولت / 13.8 كيلو فولت |
| تصنيف الجهد المنخفض | 0.4 كيلو فولت |
| التردد المقدر | 50 هرتز / 60 هرتز مزدوج اختياري للأسواق العالمية |
| مجموعة المتجهات | داين11 |
| مقاومة الجهد | 4%~6%، التكوين القياسي 6% |
| غرض | المعلمة التقنية القياسية |
| درجة حرارة التشغيل المحيطة | -20 درجة مئوية ~ +40 درجة مئوية |
| أقصى ارتفاع قابل للتطبيق | ≥1000 م |
| الرطوبة النسبية المسموح بها | ≥95%، لا يوجد تكثيف على السطح |
| شرط التثبيت الإلزامي | البيئة الداخلية |
كانت غرفة التوزيع تحت الأرض مغلقة ورطبة مع متطلبات صارمة للسلامة من الحرائق. المشروع المحدد محول Usune 250kVA من النوع الجاف. تعمل بشكل متواصل لمدة ثلاث سنوات دون أي تسرب للزيت أو جزئي إنذارات التفريغ، والقضاء على مخاطر الحرائق تحت الأرض المرتبطة بالمحولات المملوءة بالنفط وتقليلها عبء أعمال الصيانة الروتينية بنسبة 90%.
تعمل المعدات على تشغيل غرف العمليات ووحدات العناية المركزة وأنظمة التصوير الطبي. تصميمه الخالي من الزيت يزيل مخاطر الحريق في المجالات الطبية. يضمن التشغيل المنخفض الضوضاء راحة المريض، في حين أن التصميم الخالي من الصيانة يقلل من الضوضاء عبء العمل على موظفي الصيانة الكهربائية في المستشفى.
تعمل الورشة بكامل طاقتها على مدار 24 ساعة يوميًا في بيئة عالية الغبار، باستخدام عدة Usune 250 كيلو فولت أمبير المحولات لدعم خطوط الإنتاج الآلي. تعمل النوى منخفضة الفقد على تقليل تكاليف الكهرباء والبصمة المدمجة يوفر المساحة في غرفة توزيع الطاقة، ويضمن العزل المقاوم للغبار إمداد طاقة ثابتًا لضمان الدقة المعدات.
ج: تم تصميم النماذج القياسية للتركيب الداخلي فقط. ومع ذلك، إذا كان التثبيت الخارجي مطلوبًا، استخدم Usune تقدم حلولاً مخصصة مع حاويات خارجية حاصلة على تصنيف IP54 لضمان التشغيل الآمن في الهواء الطلق.
ج: تتميز ملفات Usune براتنج الإيبوكسي المصبوب بالفراغ، مما يوفر عزلًا قويًا. وهذا يؤدي إلى التفريغ الجزئي مقاييس أعلى بكثير من تلك الخاصة بالمحولات الجافة من النوع المفتوح، بالإضافة إلى الرطوبة والغبار المعزز المقاومة، مما يجعلها مثالية للبيئات القاسية مثل المرافق تحت الأرض، والمستشفيات، والرطوبة العالية المناطق.
ج: نعم. يدعم Usune مبدلات الصنبور المخصصة خارج الدائرة على الجانب عالي الجهد لاستيعاب الجهد الكهربائي التقلبات في مختلف الشبكات الوطنية؛ تتوافق الوحدات مع ترددات 50 هرتز و60 هرتز وتلبي الطاقة معايير التوريد في جميع أنحاء آسيا والأمريكتين وأوروبا.
