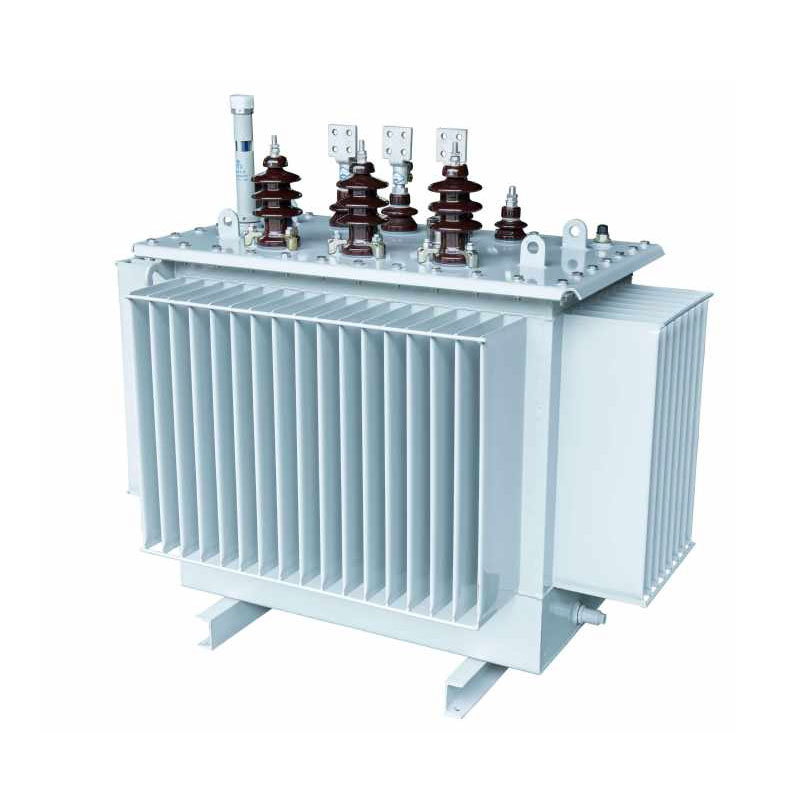

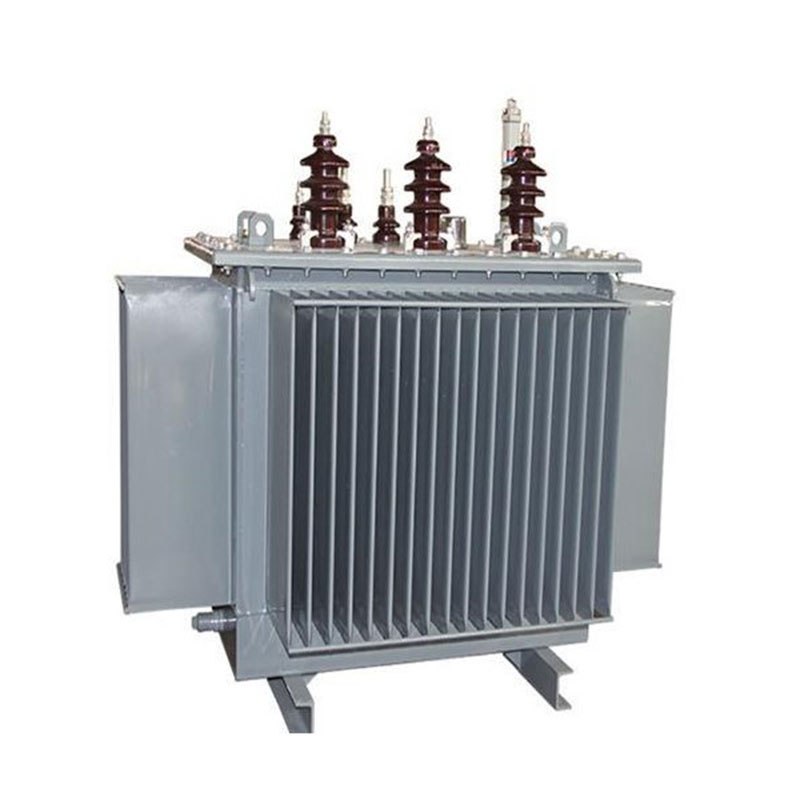

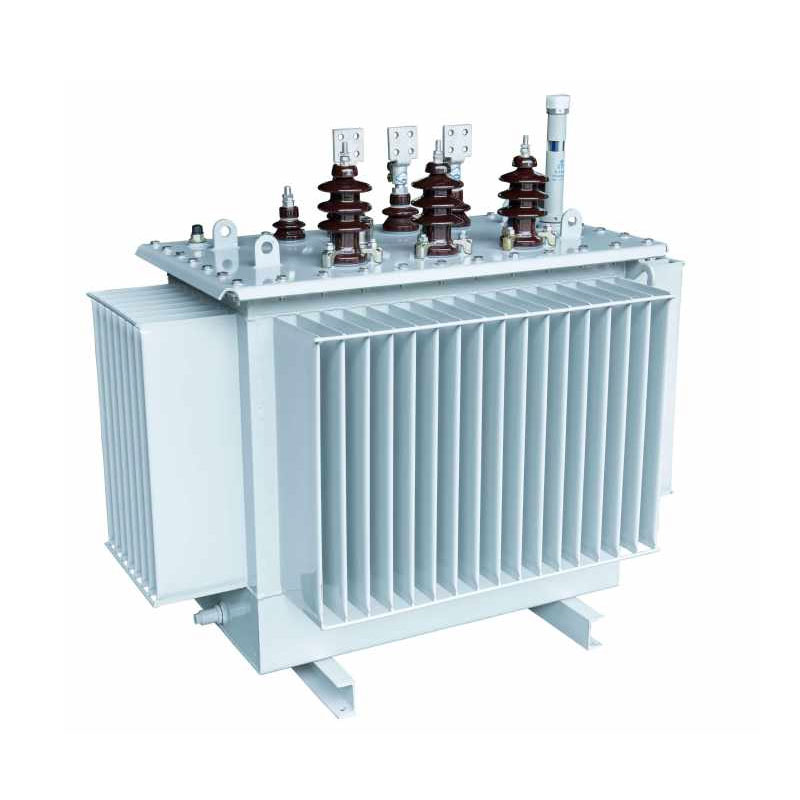

يغطي المحول المغمور بالزيت ثلاثي الطور Usune 4000kVA مستويات الجهد الثلاثة السائدة وهي 10kV و20kV و 36 كيلو فولت، يمثل محول توزيع محدث وعالي الكفاءة وموفر للطاقة. الابتعاد عن التقليدية الهياكل الأساسية للتصفيح المكدسة، إنها تتبنى تخطيطًا أساسيًا للجرح ثلاثي الأبعاد متساوي الأضلاع. ينتج عن هذا التصميم أ المقطع العرضي للعمود الأساسي يقترب من الدائرة، وتركيب متعرج محكم، ودائرة مغناطيسية خالية من الفجوات، بشكل أساسي حل المشكلات الشائعة الموجودة في المحولات التقليدية مثل عدم التوازن ثلاثي الطور، وخسائر التشغيل العالية، و الضوضاء المفرطة.
بدعم من خطوط الإنتاج القياسية وأنظمة مراقبة الجودة الصارمة، يوفر المنتج بيئة قوية القدرة على التكيف والاستقرار التشغيلي العالي. إنه يلبي متطلبات إمدادات الطاقة المعقدة على المدى الطويل السيناريوهات - بما في ذلك ترقيات الشبكة، والإنتاج الصناعي، وتكامل المحطات الفرعية الجاهزة - أثناء التسليم فوائد ممتازة لتوفير الطاقة والقيمة الاقتصادية.
يتكون القلب من صفائح فولاذية سيليكونية عالية النقاء وموجهة نحو الحبوب، وتمت معالجتها باستخدام جورج الألماني المستورد المعدات الشاملة. إنها تستخدم عملية ربط دقيقة بزاوية 45 درجة ومقطع عرضي دائري متعدد المراحل هيكل يتكون من التصفيح، مما يقلل بشكل فعال من التسرب المغناطيسي وفقدان التباطؤ. متساوي الأضلاع يضمن التخطيط الثلاثي أن تكون المسارات المغناطيسية لجميع المراحل الثلاث متساوية ومصغرة. تماما من خلال القضاء على فجوات الهواء في الدائرة المغناطيسية، يقلل التصميم بشكل كبير من خسائر عدم التحميل وضوضاء التشغيل، يمنع الجيل التوافقي الثالث، ويحقق توازن طاقة دقيق ثلاثي المراحل.
يستخدم ملف الجهد العالي تصميمًا أسطوانيًا للملف، بينما يدعم ملف الجهد المنخفض كلا الملفين الأسطوانيين وعمليات لف احباط. يضمن هيكل الملف الأمثل توزيعًا عقلانيًا للدائرة المغناطيسية، يعزز بشكل كبير مقاومة المحول لتأثيرات الدائرة القصيرة والأحمال الزائدة، وبالتالي فعال منع تشوه الملف أو فشل المعدات الناجم عن تقلبات الشبكة. هيكل لف متحدة المركز يعمل على تحسين الاستقرار الهيكلي الشامل، مما يضمن التشغيل الآمن والمستقر في ظل ظروف التحميل طويلة المدى.
تم تصنيع الخزان من الفولاذ المدلفن على البارد عالي الدقة باستخدام إنتاج خزان جورج المموج المتخصص خط. السطح مطلي بطبقة نهائية متخصصة مضادة للتآكل من الدرجة البتروكيماوية تقاوم الزيت والرطوبة التآكل الكيميائي، مما يجعلها مناسبة لمختلف بيئات التشغيل الصناعية القاسية. المتكاملة يوفر الهيكل المموج تبديدًا فعالًا للحرارة ويستوعب تلقائيًا التمدد الحراري و انكماش زيت المحولات. بالإضافة إلى ذلك، يعمل التصميم الداخلي المعزول للهواء على إبطاء تقادم الأجهزة بشكل فعال الزيت العازل، مما يزيد بشكل كبير من عمر الخدمة الإجمالي للمعدات.
يستخدم المحول المغمور بالزيت ثلاثي الطور بقدرة 4000 كيلو فولت أمبير هيكلًا عازلًا من الفئة A في جميع الأنحاء. مع عالية و يتم ترتيب ملفات الجهد المنخفض بشكل متحد المركز، وتستخدم الفجوة بين الملفات تصميمًا يجمع بين أكمام الورق المقوى و فجوات زيتية صغيرة لتحسين أنظمة العزل الداخلي وتبديد الحرارة. وهذا يعزز بشكل فعال قوة عزل المعدات، ويزيل حوادث انهيار العزل، ويضمن التشغيل المستمر والآمن تحت الحمل المقدر وظروف الحمل الزائد المعتدلة.
يتميز المحول المغمور بالزيت ثلاثي الطور Usune 4000kVA بأداء ممتاز في توفير الطاقة. التشغيل السنوي يمكن حساب التكاليف وانبعاثات الكربون بدقة باستخدام صيغ الصناعة القياسية، مما يوفر دعمًا للبيانات تقييمات طاقة المشروع وموازنة التكلفة:
1. معادلة تكلفة الكهرباء السنوية: تكلفة الكهرباء السنوية (يوان صيني/سنة) = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (المتوسط
معدل التحميل)²] × 365 يوم × 24 ساعة × سعر الكهرباء
2. معادلة انبعاثات الكربون السنوية: انبعاثات ثاني أكسيد الكربون السنوية = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (متوسط معدل التحميل)²] ×
365 يومًا × 24 ساعة × عامل انبعاث الكربون (كجم-ثاني أكسيد الكربون/كيلوواط ساعة)
بالمقارنة مع المحولات التقليدية ذات نفس القدرة، فإن هذا المنتج يتميز بانخفاض خسائر عدم التحميل والحمل. في السيناريوهات التي تتطلب تشغيلًا مستمرًا على المدى الطويل - مثل الإنتاج الصناعي وشبكات الطاقة الحضرية - تعمل بشكل فعال يخفض تكاليف الكهرباء ويقلل من انبعاثات الكربون. إنه يتوافق تمامًا مع معايير توفير الطاقة للشبكة والأخضر متطلبات الإنتاج الصناعي، وتحقيق فوائد اقتصادية وبيئية متميزة.
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
ملحوظة: بالنسبة للمحولات ذات السعة المقدرة 500 كيلو فولت أمبير أو أقل، فإن فقدان الحمل فوق المنحدر في الجدول هو تنطبق على داين11 مجموعة الاتصال، وينطبق فقدان التحميل الموجود أسفل المنحدر على مجموعة اتصال Yyn0.
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
تعمل مجموعة كبيرة من المنسوجات في شاندونغ على تشغيل خطوط الإنتاج الخاصة بها بشكل مستمر على مدار العام، ومتطلباتها مرتفعة للغاية استقرار إمدادات الطاقة. يستخدم المشروع العديد من المحولات المغمورة بالزيت Usune 4000kVA 10kV للتعامل مع توزيع الطاقة الأساسية في الحديقة. منذ بدء التشغيل، عملت المعدات بسلاسة مع ضوضاء منخفضة ومنخفضة استهلاك الطاقة. لقد نجح في حل المشكلات السابقة — مثل عدم استقرار الجهد على ثلاث مراحل والاستهلاك العالي للطاقة المرتبطة بالمحولات القديمة - مما يقلل بشكل فعال من الكهرباء السنوية للمؤسسة وعمليات التشغيل والصيانة التكاليف مع ضمان إمدادات طاقة مستقرة لخطوط إنتاج المنسوجات.
من أجل مشروع ترقية شبكة الكهرباء في مدينة ساحلية في جنوب الصين، محولات مغمورة بالزيت بقدرة 4000 كيلو فولت أمبير و20 كيلو فولت. تم اختيارها لتجهيز المحطات الفرعية الجاهزة. تتميز بهيكل مدمج وبيئي قوي القدرة على التكيف، يتناسب المنتج تمامًا مع التخطيطات الحضرية المدمجة ويتحمل التشغيل الخارجي المعقد الظروف. لقد عملت المعدات بأمان لأكثر من عامين دون تداخل توافقي وبثبات خرج الجهد، مما يحسن بشكل كبير جودة إمدادات الطاقة للمناطق التجارية والسكنية الحضرية تسهيل التنفيذ الفعال لترقية شبكة المدينة.
يدعم هذا المنتج ثلاثة تقييمات جهد رئيسية — 10 كيلو فولت، و20 كيلو فولت، و36 كيلو فولت — تغطي المعايير المدنية والصناعية سيناريوهات توزيع الطاقة إنها مناسبة بشكل خاص لترقيات الشبكة الحضرية والريفية وإمدادات الطاقة المؤسسات الصناعية والتعدين. إنه يتكامل بسلاسة مع المحطات الفرعية المعيارية والحاويات الجاهزة المحطات الفرعية، مما يدل على تنوع استثنائي عبر التطبيقات.
يتميز المنتج بهيكل أساسي ثلاثي الأبعاد متساوي الأضلاع؛ الدائرة المغناطيسية خالية من الفجوات، مع تكون المسارات المغناطيسية ثلاثية الطور أقصر ومتساوية في الطول، مما يقلل بشكل كبير من عدم التحميل والمغناطيسية خسائر التسرب. إلى جانب القطع الدقيق لصفائح الفولاذ السيليكوني وهيكل الملف الأمثل، فإنه يقلل من ذلك استهلاك الطاقة أثناء التشغيل والضوضاء. يؤدي التشغيل طويل المدى إلى تخفيضات كبيرة في تكاليف الكهرباء و انبعاثات الكربون، والامتثال الكامل لمعايير شبكة الدولة لكفاءة الطاقة الخضراء.
تستخدم المعدات العزل من الفئة A والطلاءات الصناعية المضادة للتآكل، مما يمكنها من مقاومة الزيت التلوث والتآكل الكيميائي وتقلبات درجات الحرارة - مما يجعلها مناسبة لمختلف العمليات القاسية الظروف. يقوم خزان الزيت المموج بعزل الوحدة عن الهواء، مما يؤخر بشكل فعال تقادم الزيت العازل تقليل وتيرة تغيير الزيت والصيانة. في ظل ظروف التشغيل القياسية، يقدم المحول أ عمر خدمة طويل وتكاليف صيانة منخفضة، مما يضمن أداءً مستقرًا في بيئات متنوعة مثل الصناعة مرافق الإنتاج وشبكات الطاقة في الهواء الطلق.
