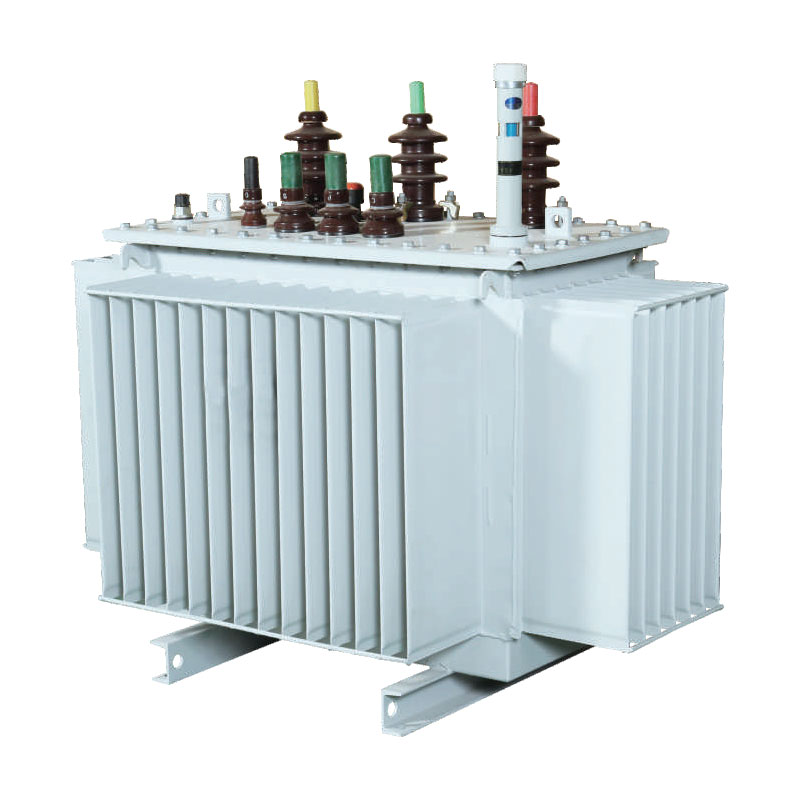

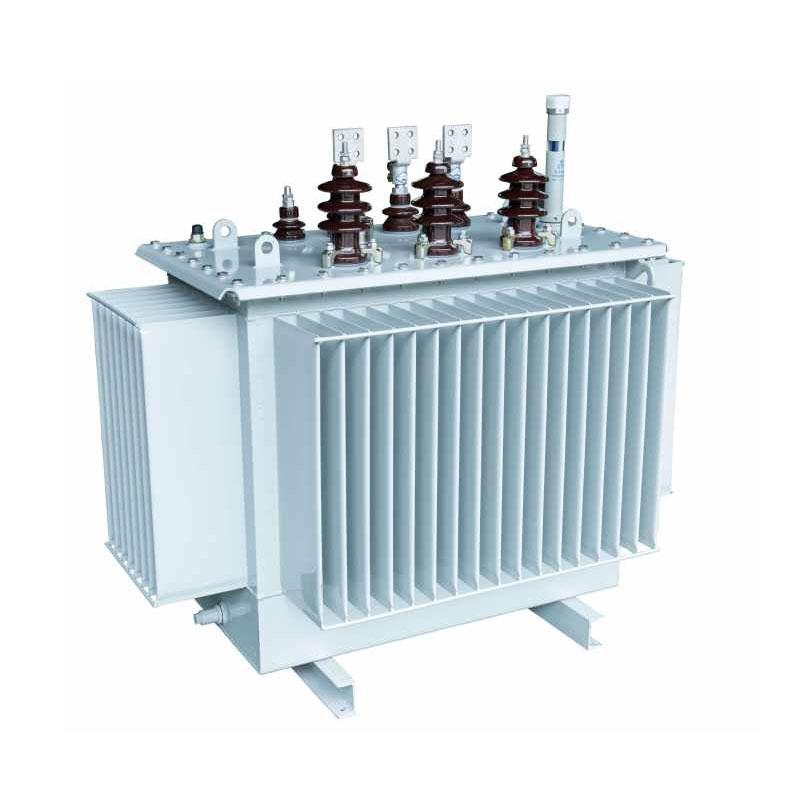

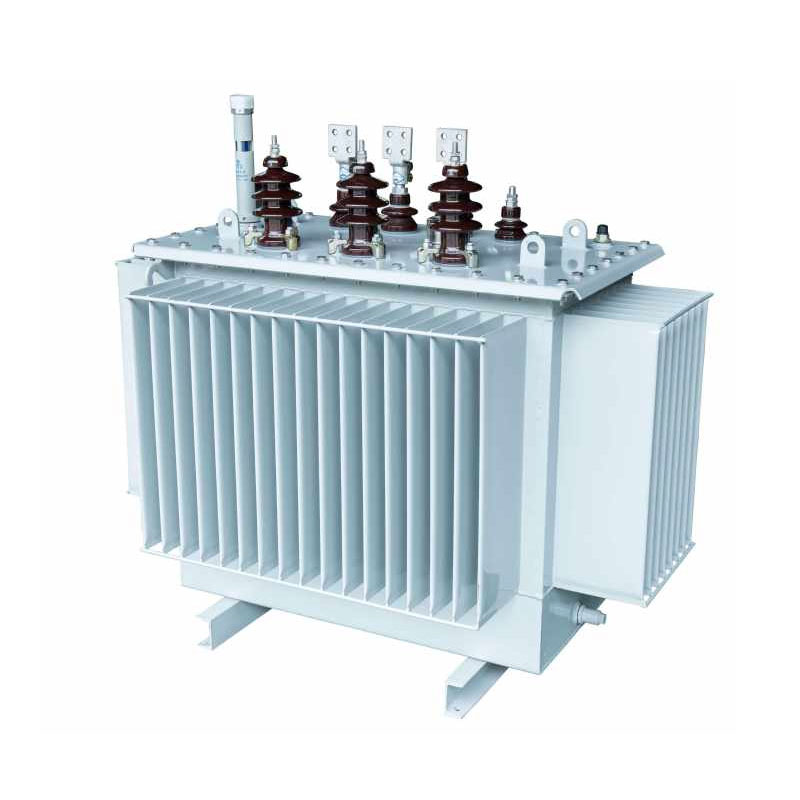

تم تحسين محول التوزيع المغمور بالزيت Usune 1600kVA لمعالجة المشكلات الشائعة الموجودة في المحولات التقليدية المحولات، مثل الخسائر العالية، والضوضاء المفرطة، وعدم التوازن ثلاثي الطور، وضعف القدرة على التكيف البيئي. جوهر يستخدم تخطيطًا ثلاثي الأبعاد للجرح يشكل مثلثًا متساوي الأضلاع؛ الدائرة المغناطيسية خالية من الفجوات، ولها ثلاثة أطوال متساوية المسارات المغناطيسية التي يتم تقليل المسافة إليها. يقترب المقطع العرضي للعمود الأساسي من الشكل الدائري بشكل ملحوظ تعزيز كفاءة النفاذية المغناطيسية، مما يقلل بشكل أساسي من خسائر عدم التحميل وضوضاء التشغيل، وتحقيق الدقة التوازن ثلاثي الطور، وتخفيف التداخل التوافقي.
مناسب لتطبيقات الجهد 10 كيلو فولت، و20 كيلو فولت، و36 كيلو فولت، ويتم تصنيع المنتج بدقة في منشآت موحدة ويخضع لاختبارات صارمة وشاملة. ويتميز بأداء مستقر، ومقاومة قوية للحمل الزائد، وعالية السلامة التشغيلية، مما يجعلها خيارًا مثاليًا للتكامل مع المحطات الفرعية الجاهزة أو المعيارية والمفضلة الحل لترقيات الشبكة الذكية الحديثة.
يستخدم القلب صفائح فولاذية من السيليكون ذات نفاذية عالية ومنخفضة الفقد، ويتم معالجتها باستخدام الغرب المستورد معدات القطع العرضي Georg الألمانية وتقنية الربط السلس بزاوية 45 درجة. يتم تشكيل صفائح الصلب السيليكون في هيكل مقطع عرضي دائري متعدد الخطوات، مما يزيل تمامًا فجوات الهواء في الدائرة المغناطيسية ويقللها خسائر تدفق التسرب، وبالتالي تقليل ضوضاء التشغيل بشكل فعال واستهلاك الطاقة بدون تحميل. جوهر العام الهيكل مدمج ومستقر مع مقاومة عالية للتشبع المغناطيسي، مما يضمن الحصول على معدات سلسة على المدى الطويل العملية.
يستخدم محول التوزيع المغمور بالزيت 1600 كيلو فولت أمبير تصميمًا متعرجًا متمايزًا: اللف عالي الجهد يتميز بهيكل أسطواني، بينما يدعم الملف ذو الجهد المنخفض كلاً من النوع الأسطواني والرقائق المعدنية التكوينات. يعزز هذا التصميم بشكل كبير مقاومة الجهاز للدوائر القصيرة والبرق الضربات، ومنع تشوه الملف أو الضرر الناجم عن الزيادات الحالية. الترتيب متحدة المركز من عالية و تعمل الملفات ذات الجهد المنخفض على تحسين توزيع الدوائر المغناطيسية، مما يضمن نقل الطاقة بشكل أكثر اتساقًا تحسين شامل للكفاءة التشغيلية الشاملة.
تم تصنيع الخزان من الفولاذ المدلفن على البارد عالي الدقة باستخدام خط إنتاج الخزان المموج المتخصص. تم تشطيب سطحه بطبقة مضادة للتآكل من الدرجة البتروكيماوية، مما يوفر مقاومة طويلة الأمد للزيت والرطوبة التآكل الكيميائي، مما يجعلها مناسبة لمختلف البيئات الصناعية القاسية. يخدم الهيكل المموج أ غرض مزدوج: فهو يسهل تبديد الحرارة بكفاءة لتحقيق الاستقرار في ارتفاع درجة الحرارة أثناء التشغيل بالحمل الكامل مع استيعاب التمدد الحراري والانكماش لزيت المحولات. الهيكل مختوم بالكامل يعزل الوحدة عن الهواء، مما يبطئ تقادم الزيت العازل ويطيل عمر المعدات بشكل كبير خدمة الحياة.
تستخدم الوحدة نظام عزل من الفئة A، يتميز بقوة عازلة عالية وممتازة مقاومة درجات الحرارة العالية. مع ترتيب ملفات الجهد العالي والمنخفض بشكل متحد المركز، يتم تقليل الفجوة بين الملفات يستخدم هيكلًا مركبًا - يجمع بين تغليف الأنبوب الورقي مع فجوات زيتية صغيرة - لتحسين الجزء الداخلي تخطيط العزل والقضاء على "المناطق الميتة" العازلة. وهذا يعزز بشكل فعال القدرة على تحمل الجهد و استقرار العزل، ومنع انهيار العزل الكهربائي وأخطاء التفريغ، وبالتالي ضمان آمنة وموثوقة عملية طويلة الأمد.
يوفر محول التوزيع المغمور بالزيت Usune 1600kVA أداءً متميزًا في توفير الطاقة، مما يقلل بشكل كبير من تكاليف الكهرباء السنوية وانبعاثات الكربون للمستخدمين. تسمح الصيغ الأساسية التالية بتقدير دقيق للقيمة التشغيلية للمعدات:
1. معادلة تكلفة الكهرباء السنوية: التكلفة السنوية (يوان صيني/سنة) = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (متوسط عامل الحمولة)²] × 365 يومًا × 24 ساعة × سعر الكهرباء
2. معادلة انبعاثات الكربون: انبعاثات ثاني أكسيد الكربون السنوية = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (متوسط عامل الحمولة)²] × 365 يومًا × 24 ساعة × عامل انبعاث الكربون (كجم-ثاني أكسيد الكربون/كيلوواط ساعة)
بالمقارنة مع المحولات التقليدية ذات نفس المواصفات، هذا المنتج يتميز بخسارة أقل في عدم التحميل والحمل. في ظل ظروف التشغيل الصناعية النموذجية بمتوسط عامل حمل يبلغ 60%، تحقق هذه الوحدة توفيرًا كبيرًا في الكهرباء، مما يقلل بشكل مباشر من تكاليف الطاقة في الشركات ويقلل من انبعاثات الكربون. وهو يتوافق مع متطلبات سياسة "الكربون المزدوج"، مما يخلق قيمة اقتصادية وبيئية للمستخدمين.
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
ملحوظة: بالنسبة للمحولات ذات السعة المقدرة 500 كيلو فولت أمبير أو أقل، فإن فقدان الحمل فوق المنحدر في الجدول هو تنطبق على داين11 مجموعة الاتصال، وينطبق فقدان التحميل الموجود أسفل المنحدر على مجموعة اتصال Yyn0.
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
كمورد محترف وموثوق لمعدات الطاقة، تم تصنيع محول التوزيع المغمور بالزيت بقدرة 1600 كيلو فولت أمبير و10 كيلو فولت من Usune. تم نشرها بنجاح في مشروع تجديد الشبكة الحضرية والريفية في مدينة دونغهاي، لوفنغ، قوانغدونغ. التثبيت حل المشكلات المحلية المتعلقة بعدم كفاية سعة الطاقة والإمدادات غير المستقرة بشكل فعال.
قبل الترقية، كانت معدات التوزيع التقليدية في المنطقة تفتقر إلى القدرة الكافية؛ خلال ذروة الصيف الطلب، وكانت مشكلات مثل انخفاض الجهد والرحلات الناجمة عن الحمل الزائد شائعة، مما أثر بشدة على الكهرباء السكنية استخدام وعمليات المؤسسات الصغيرة ومتناهية الصغر. في عام 2026، بدأ مكتب إمدادات الطاقة المحلي في ترقية الشبكة مشروع. بعد مقارنة متعددة الأبعاد لأداء المنتج، وقدرات توفير الطاقة، والتشغيلية الاستقرار، اختاروا محول التوزيع المغمور بالزيت عالي الكفاءة من Usune.
استخدم المشروع نموذج تركيب محطة فرعية مسبقة الصنع. بمجرد تشغيلها، تتميز المعدات بـ فقد أدى انخفاض الخسائر والضوضاء المنخفضة والتوازن الممتاز ثلاثي المراحل إلى القضاء بشكل فعال على اختناقات إمدادات الطاقة في المنطقة. تعمل الوحدة بثبات في ظل ظروف الصيف ذات درجات الحرارة العالية والحمل العالي دون ضوضاء غير طبيعية أو توافقي التدخل. تظهر البيانات المقاسة أن خسائر المعدات أقل بكثير من تلك الناتجة عن تلبية المحولات القياسية المعايير الوطنية؛ وانخفضت تكاليف الكهرباء السنوية للشبكة بنسبة تزيد عن 18%، مصحوبة بانخفاض في انبعاثات الكربون. يضمن مصدر الطاقة المستقر هذا كهرباء موثوقة للمقيمين وإنتاجًا مستمرًا للمعالجة المحلية الشركات، مما جعل المشروع معيارًا لتجديد الشبكات الموفرة للطاقة في شرق قوانغدونغ.
يغطي خط الإنتاج مستويات الجهد 10 كيلو فولت، 20 كيلو فولت، و36 كيلو فولت، مما يوفر قدرة استثنائية على التكيف. هو في المقام الأول تستخدم لترقيات الشبكة الحضرية والريفية، وتوزيع الطاقة للمؤسسات الصناعية والتعدين، ونشرها في البيئات الصناعية القاسية مثل مصانع معالجة المواد الكيميائية والأغذية. وهو متوافق مع الجاهزة العبوات والمحطات الفرعية المدمجة، وتلبي متطلبات إمدادات الطاقة العالية لسيناريوهات مثل هندسة الأنفاق المشاريع والمجمعات التجارية الكبيرة.
بالمقارنة مع المحولات التقليدية ذات نفس القدرة، يقدم هذا المنتج أربع مزايا رئيسية: أولا، ثلاثي الأبعاد يؤدي تصميم قلب الجرح مع دائرة مغناطيسية خالية من الفجوات إلى تقليل الخسائر وتقليل الضوضاء؛ ثانيا، الأمثل يوفر هيكل الملف والعزل مقاومة فائقة للدوائر القصيرة وسلامة تشغيلية معززة؛ ثالثا، خزان الزيت المموج ذو الدرجة الصناعية والمقاوم للتآكل مناسب لظروف التشغيل القاسية ويضمن أ عمر خدمة أطول. ورابعًا، يعمل الموازنة الدقيقة ثلاثية المراحل على منع التوافقيات من الدرجة الثالثة، مما يضمن المزيد جودة إمدادات الطاقة مستقرة.
تتميز المعدات بهيكل خزان الزيت المغلق بالكامل والذي يعزل الوحدة عن الهواء، وبالتالي تأخير التقادم من الزيت العازل وتمكين عمر خدمة يزيد عن 20 عامًا. مع تصميم ناضج وموثوق به للغاية معدل فشل منخفض، لا تحتاج الوحدة إلى صيانة متكررة - فقط فحوصات دورية لمستوى الزيت والتشغيل هناك حاجة إلى الضوضاء. بالمقارنة مع المحولات التقليدية، فإنه يقلل بشكل كبير من تكاليف العمالة والمواد المرتبطة بها مع التشغيل والصيانة، مما يوفر فعالية فائقة من حيث التكلفة طوال دورة حياتها بأكملها.
