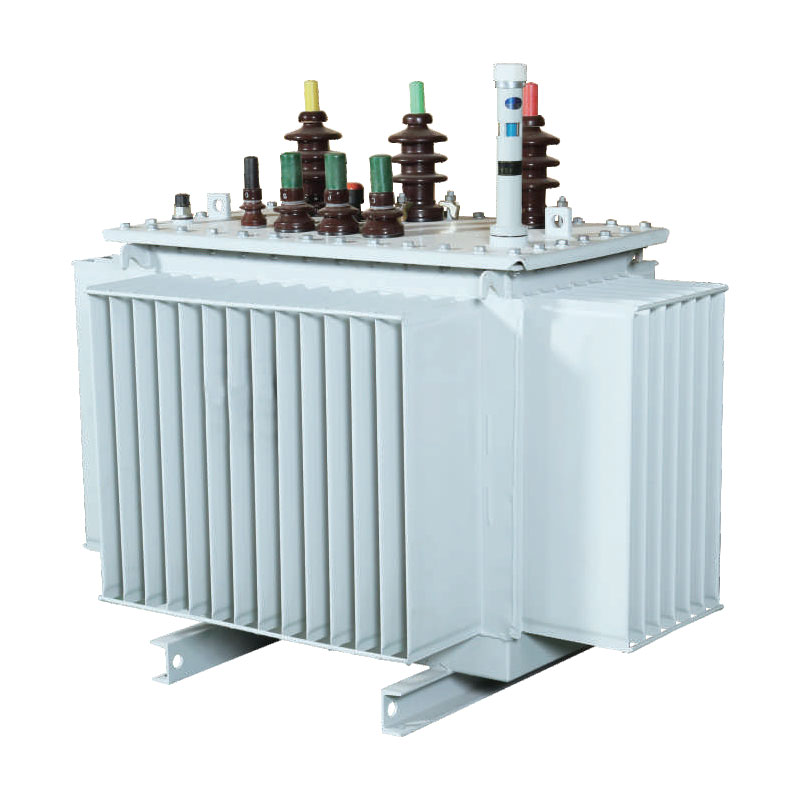

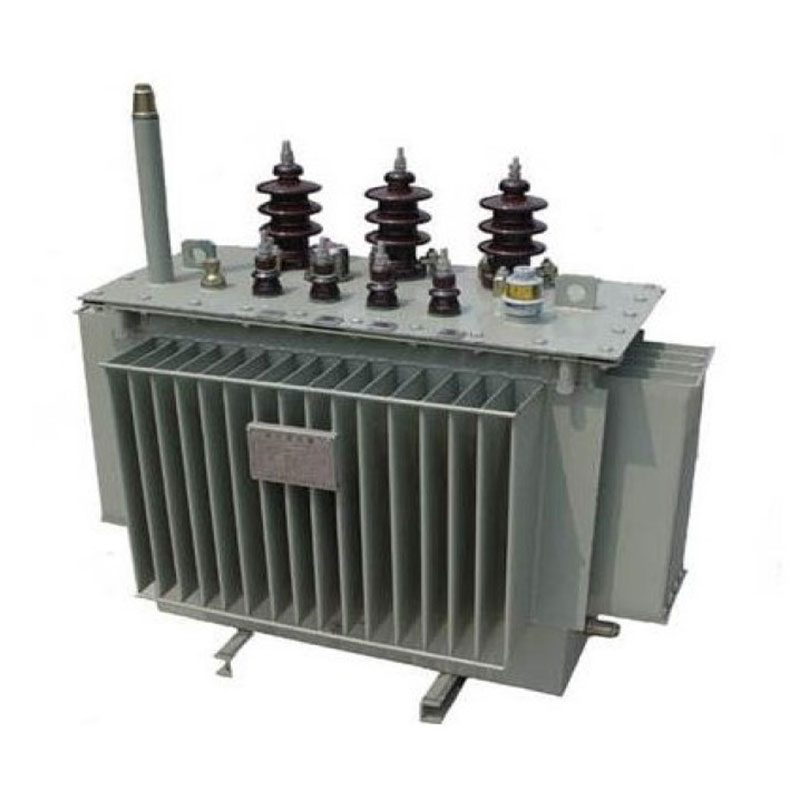

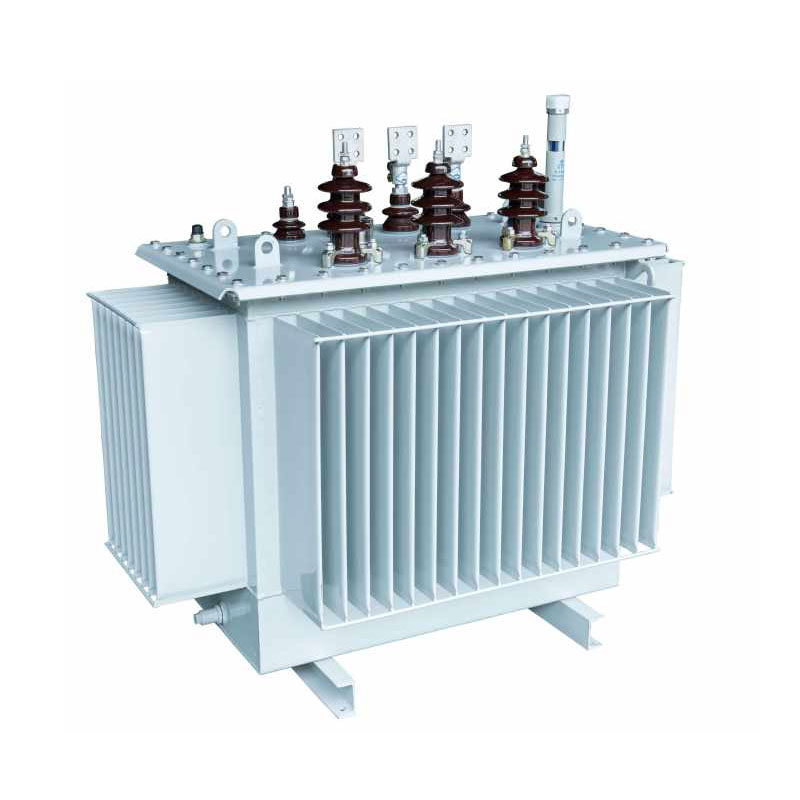

يمثل هذا المحول المبرد ذاتيًا المغمور بالزيت بقدرة 630 كيلو فولت أمبير جيلًا جديدًا من التوزيع عالي الأداء المحولات. يستخدم قلبه تصميمًا ثلاثي الأبعاد يعتمد على تكوين مثلث متساوي الأضلاع، مما يضمن الأقصر ومسارات مغناطيسية متساوية الطول لجميع الأطوار الثلاثة مع عدم وجود فجوات هوائية، بينما يكون المقطع العرضي للعمود الأساسي يقترب من دائرة. بالمقارنة مع المعدات التقليدية، فهو يقلل بشكل فعال من الخسائر والضوضاء، ويحقق الدقة توازن ثلاثي المراحل، يمنع التوافقيات الثالثة، ويوفر أداءً كهربائيًا محسنًا بشكل كبير.
تدعم الوحدة مستويات الجهد 10 كيلو فولت، و20 كيلو فولت، و36 كيلو فولت، وتستخدم طريقة التبريد الذاتي المغمورة بالزيت والتي لا تتطلب أي معدات التبريد الخارجية، مما يضمن سهولة التشغيل والصيانة بالإضافة إلى القدرة على التكيف القوية مع مختلف الأعمال الظروف. يتم استخدامه على نطاق واسع في الشبكات الحضرية والريفية والمؤسسات الصناعية والتعدين والمحطات الفرعية المتكاملة التطبيقات. بدعم من سلسلة توريد ناضجة، توفر Usune - مورد موثوق لمعدات الطاقة - معايير موحدة، منتجات عالية الجودة وخدمات دعم شاملة للعملاء العالميين.
يتكون القلب من صفائح فولاذية سيليكونية عالية النفاذية وموجهة نحو الحبوب، وتمت معالجتها باستخدام GEORG المستورد معدات القطع المتقاطع وتقنية الربط السلس بزاوية 45 درجة للقضاء تمامًا على فجوات الهواء في الدائرة المغناطيسية. ال يتم تشكيل الصفائح في مقطع عرضي دائري متعدد الخطوات، مما يقلل بشكل كبير من التردد المغناطيسي وعدم التحميل الخسائر والضوضاء التشغيلية. يعمل هذا التصميم على حل المشكلات الشائعة في المحولات التقليدية، مثل المحولات ثلاثية الطور عدم التوازن والخسائر الكبيرة - مما يضمن التشغيل طويل الأمد ومنخفض الاستهلاك.
يستخدم الملف عالي الجهد هيكلًا أسطوانيًا، بينما يوفر الملف ذو الجهد المنخفض الاختيار بين تكوينات أسطوانية ورقائق معدنية لتناسب ظروف التشغيل المحددة. هذا التصميم يحسن التدفق المغناطيسي التوزيع، مما يعزز بشكل فعال مقاومة المعدات للدوائر القصيرة والصواعق أثناء التشغيل منع ارتفاع درجة الحرارة المحلية. إنه يضمن استقرارًا تشغيليًا فائقًا ومقاومة للتداخل، مما يجعله كذلك مناسبة للبيئات المعقدة مثل المواقع الصناعية وشبكات الطاقة الخارجية.
يتم تصنيع الخزان من الفولاذ المدلفن على البارد بدقة باستخدام خط إنتاج الخزان المموج المتخصص يتميز بطبقة سطحية مقاومة للتآكل، مما يمكنه من تحمل الظروف القاسية مثل التعرض للزيت و التآكل الكيميائي. يجمع التصميم المموج بين تبديد الحرارة الفعال والتشوه التكيفي القدرات؛ فهو يستوعب التمدد الحراري والانكماش للزيت العازل، ويحافظ على الهواء كاملاً الختم لتأخير تقادم الزيت، ويطيل عمر خدمة المعدات بشكل كبير.
يستخدم المحول المبرد ذاتيًا المغمور بالزيت 630kVA هيكل عزل من الفئة A مع ارتفاع و اللفات ذات الجهد المنخفض. يستخدم العزل بين الملفات تصميمًا مركبًا يجمع بين أغلفة الورق المقوى والأغلفة الصغيرة فجوات الزيت - لضمان قوة عازلة عالية وأداء ختم ممتاز. هذا التصميم يخفف بشكل فعال مخاطر السلامة مثل التسرب، والدوائر القصيرة، وانهيار العزل، ويدعم التشغيل المستمر على مدار 24 ساعة، و يتوافق مع معايير سلامة الطاقة الوطنية.
يوفر المحول المبرد ذاتيًا المغمور بالزيت بقدرة 630 كيلو فولت أمبير قدرات استثنائية لتوفير الطاقة وتقليل الكربون. تسمح الصيغ الموحدة بالحساب الدقيق لتكاليف الكهرباء السنوية وانبعاثات الكربون الدعم المستند إلى البيانات لترقية كفاءة استخدام الطاقة في الشركات وإدارة التكاليف. الصيغ الأساسية هي كما يلي:
1. معادلة تكلفة الكهرباء السنوية: تكلفة الكهرباء السنوية (يوان صيني/سنة) = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (المتوسط
معامل الحمولة)²] × 365 × 24 × سعر الكهرباء
2. صيغة انبعاثات ثاني أكسيد الكربون السنوية: انبعاثات الكربون السنوية (كجم) = [خسارة عدم التحميل (كيلوواط) + خسارة الحمل (كيلوواط) × (متوسط الحمل
العامل)²] × 365 × 24 × عامل انبعاث الكربون (كجم-CO₂/كيلوواط ساعة)
بالمقارنة مع المحولات التقليدية التي عفا عليها الزمن، يتميز هذا المنتج بانخفاض خسائر عدم التحميل والحمل بشكل ملحوظ تقليل تكاليف الكهرباء وانبعاثات الكربون بما يتماشى مع سياسات ترقية الطاقة الخضراء. ويقدم عالية فعالية التكلفة للتشغيل على المدى الطويل وفترة الاسترداد القصيرة، مما يوفر قيمة اقتصادية وبيئية على حد سواء.

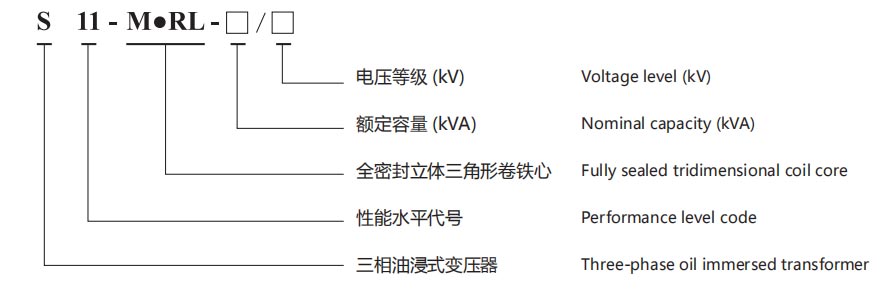

| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
ملحوظة: بالنسبة للمحولات ذات السعة المقدرة 500 كيلو فولت أمبير أو أقل، فإن فقدان الحمل فوق المنحدر في الجدول هو تنطبق على داين11 مجموعة الاتصال، وينطبق فقدان التحميل الموجود أسفل المنحدر على مجموعة اتصال Yyn0.
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| القدرة الاسمية (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | نطاق التنصت على الجهد العالي | الجهد المنخفض (كيلو فولت) | مجموعة المتجهات | خسارة عدم التحميل (كيلوواط) | فقدان الحمل (كيلوواط) | عدم التحميل الحالي (٪) | المعاوقة (%) | الوزن الإجمالي (كجم) | الطول × العرض × الارتفاع (مم) | مركز التثبيت / ثقب التثبيت (مم) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | ين0 داين11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
وفي مشروع تحديث الشبكة الريفية في مقاطعة تشجيانغ، تم استبدال المعدات القديمة عالية الخسارة على دفعات. معالجة قضايا مثل تقلبات الحمل الكبيرة، وعدم التوازن ثلاثي المراحل، والتوافقيات المفرطة، هذا المنتج - الاستفادة من مزايا قلب الجرح ثلاثي الأبعاد لتثبيت الجهد والتوازن - تم تحسينه بشكل أساسي جودة إمدادات الطاقة. أظهرت القياسات الميدانية انخفاضًا بنسبة تزيد عن 30% في فقدان عدم التحميل لكل وحدة وانخفاضًا بنسبة 40% معدل فشل إمدادات الطاقة لمنطقة التوزيع. الوحدة مناسبة تمامًا للعمليات الريفية المعقدة الظروف، وتسهيل ترقيات الشبكة الموفرة للطاقة.
قامت محطة شحن الشاحنات الثقيلة في سوتشو بنشر وحدات متعددة من طراز المحول هذا لدعمها العمليات التي تنطوي على بدء/إيقاف متكرر لأكوام الشحن وتغييرات الحمل المفاجئة. مع حرارة ممتازة أداء التبديد (التبريد الذاتي المغمور بالزيت)، يحافظ المحول على ملف مستقر ويمكن التحكم فيه درجات الحرارة أثناء عملية التحميل الكامل دون الرحلات المرتبطة بالسخونة الزائدة. وهذا يضمن 24 ساعة دون انقطاع تشغيل المحطة، مما يقلل بشكل فعال من التكاليف المرتبطة بالصيانة ووقت التوقف عن العمل.
يدعم المنتج جميع تصنيفات الجهد العالي السائدة (10 كيلو فولت، 20 كيلو فولت، و36 كيلو فولت) وهو مناسب للتطبيقات مثل ترقيات الشبكات الحضرية والريفية، وتوزيع الطاقة الصناعية والتعدينية، ومحطات الشحن، و المحطات الفرعية الجاهزة أو المعيارية. يتميز بتصميم تبريد ذاتي خالي من المروحة ومغمر بالزيت ومناسب للاستخدام في الهواء الطلق التثبيت؛ فهو مقاوم لدرجات الحرارة القصوى والغبار والتآكل الخفيف، مما يوفر قدرة استثنائية على التكيف لظروف التشغيل المختلفة.
الميزة الأساسية لتوفير الطاقة للمنتج هي هيكله الأساسي ثلاثي الأبعاد بدون فجوات، والذي يقلل بشكل كبير من المغناطيسية خسائر الدائرة وعدم التحميل والحمل، مع تقليل الخسائر التوافقية والمتعلقة بالحرارة بشكل فعال. تحت المعيار في ظروف التشغيل، فإنه يقلل من استهلاك الطاقة الإجمالي بنسبة 20%-30% مقارنة بالمعدات التقليدية نفس القدرة. ويؤدي هذا إلى تحقيق وفورات كبيرة في تكاليف الكهرباء السنوية وتقليل انبعاثات الكربون مع سياسات الطاقة الخضراء وتحقيق فوائد اقتصادية متميزة على المدى الطويل.
تستخدم المعدات خزان الزيت المموج المعزول بالهواء والمواد العازلة المقاومة للتآكل من الفئة A، والتي يؤخر بشكل كبير عمر الزيت والوحدة نفسها، مما يؤدي إلى عمر خدمة أطول من المعيار المحولات. إنها تتميز بمعدل فشل منخفض ومقاومة قوية للصدمات والتداخل. الصيانة الروتينية لا يتطلب سوى فحوصات دورية لمستويات الزيت وحالة العزل، مما يجعل التشغيل والصيانة بسيطًا وفعالاً من حيث التكلفة - وهو أمر مثالي للسيناريوهات التي تتطلب تشغيلًا طويل الأمد دون انقطاع.
