محول تيار 110 كيلو فولت

محول التيار Usune LB6-110 kV هو جهاز استشعار تيار خارجي عالي الدقة يتكيف مع طاقة الجهد المتوسط والعالي شبكات. إنها تعتمد هيكلًا معياريًا وتصميمًا ثانويًا متعدد المجموعات. يمكن تعديل طريقة الأسلاك عبر لوحات توصيل خارجية في خزان الزيت العلوي، مما يتيح التبديل المرن بين نسب التيار المزدوج للوفاء بها احتياجات الكشف الحالية والحماية من الأخطاء في ظروف التشغيل المختلفة.

يتوافق هذا المنتج مع المعيار الوطني GB/T20840.2-2014 والمعايير الكهروتقنية الدولية IEC. ذلك يتضمن نماذج قياسية وعالية الارتفاع ومقاومة للتلوث، مما يوفر قياسًا وحماية ممتازين الدقة. مناسبة لكل من الظروف الخارجية التقليدية والقاسية، فهي من المعدات الداعمة السائدة أنظمة نقل وتوزيع الطاقة المحلية 110 كيلو فولت.

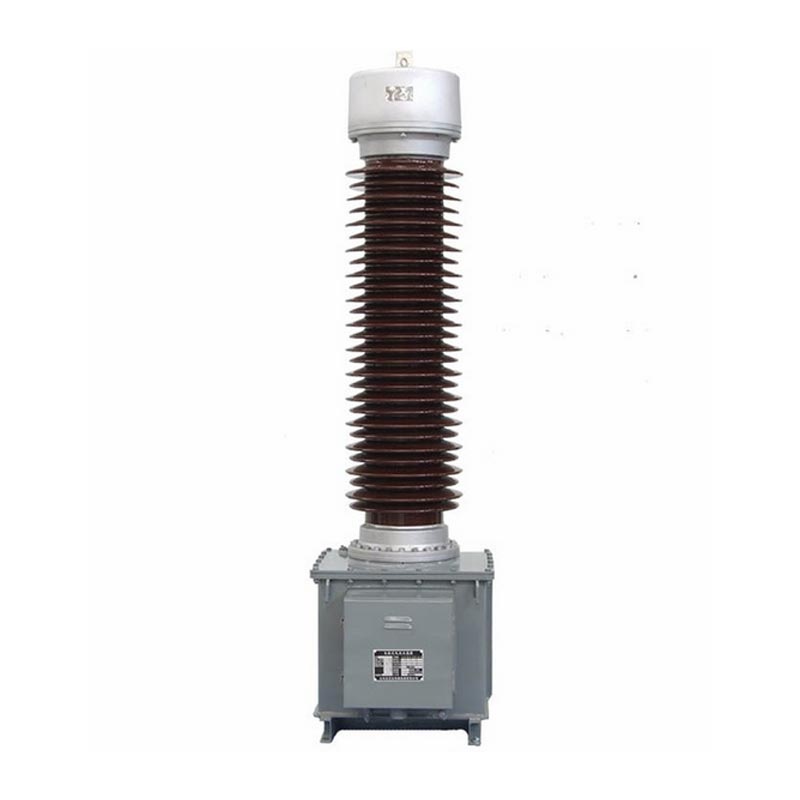

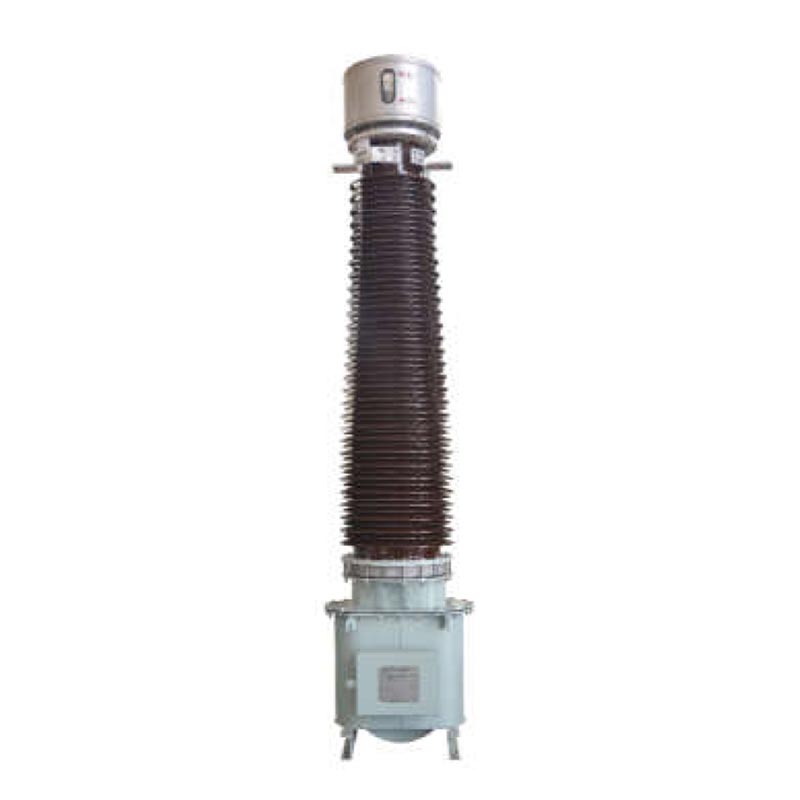

محول تيار سعوي LB6-110kV

شرح النموذج وظروف التشغيل المطبقة

1. معنى رمز النموذج

نموذج المنتج الكامل هو LB6-110kV (مجموعة الدقة + نسبة التيار)، مع مجزأة واضحة وموحدة التفسيرات:
- النموذج الأساسي: L لمحول التيار، B لمستوى الحماية، 6 للرقم التسلسلي للتصميم، 110 للجهد المقنن 110 كيلو فولت، W2 للتصميم الثانوي المضاد للتلوث
- مجموعة فئة الدقة: تدعم مجموعات لف متعددة مثل P/P/P/0.5 وP/P/0.2، بما في ذلك 0.2/0.5 ملفات قياس المستوى ولفات حماية المستوى 5P/10P، مما يحقق التوازن بين القياس عالي الدقة والخطأ الموثوق به الحماية.
- مواصفات النسبة الحالية: تم وضع علامة عليها على أنها 2*a/c، وتدعم تبديل نسبة التيار المزدوج، واتصال السلسلة هو a/c، الاتصال المتوازي هو 2*a/c، التيار الأساسي يغطي 2×50A~2×1000A، التيار الثانوي هو 1A/5A المواصفات الكاملة

2. شروط التشغيل المطبقة

- درجة الحرارة المحيطة: مناسبة لظروف التشغيل من -25 درجة مئوية إلى +40 درجة مئوية، مع درجة حرارة يومية قصوى تصل إلى +30 درجة مئوية. يمكن تخصيص متطلبات درجات الحرارة المنخفضة للغاية والتفاوض بشأنها.
- الارتفاع: نموذج قياسي مناسب للارتفاعات أقل من أو يساوي 1000 متر؛ نموذج GYW للارتفاعات العالية مناسب للارتفاعات أقل من 4000 متر.
- القدرة على التكيف البيئي: يمكن تحديد مسافة الزحف من 16 مم/كيلو فولت إلى 31 مم/كيلو فولت، وهي مناسبة لمختلف السيناريوهات بما في ذلك الحماية التقليدية من التآكل الساحلي، والتطبيقات المضادة للقاذورات على ارتفاعات عالية.

الميزات الهيكلية الأساسية

1. نظام العزل الأمثل

يستخدم تقنية العزل السعوية للورق الزيتي، مع ورق كابل عالي الجهد يغلف قلب الملف الأساسي. إنه يتميز بطبقة حماية مكثفة متعددة الطبقات، مع الطبقة الداخلية المتصلة بالجهد العالي والطبقة الخارجية طبقة مؤرضة، مما يؤدي إلى توزيع المجال الكهربائي بشكل موحد وتحسين سلامة العزل بشكل كبير هامش.

2. هيكل لف موثوق

اللف الأساسي له هيكل على شكل حرف U. تستخدم الموديلات 2×400A وما دونها سلكًا نحاسيًا مسطحًا مغلفًا بالورق، بينما نماذج 2×500A~2×1000A تستخدم أنابيب ألومنيوم نصف دائرية مزدوجة، مما يوفر قدرة حمل تيار قوية. ال ينقسم الملف إلى قسمين بأربعة أطراف، مما يسمح بالتبديل المرن بين نسب التيار المزدوج.

3. تصميم حماية مختوم بالكامل

يتم تركيب خزان تمدد معدني في الأعلى لتعويض التمدد والانكماش تلقائيًا حجم زيت المحولات الناتج عن التغيرات في درجات الحرارة، مما يؤدي إلى عزله عن الهواء الداخلي والخارجي، مما يمنع حدوثه الرطوبة وشيخوخة الزيت، وإطالة عمر المعدات.

4. تركيب وصيانة مريحة

تعمل فتحات الرفع المحفورة مسبقًا في الجزء السفلي من الخزان على تسهيل عملية رفع المعدات؛ تضمن براغي التأريض المتعددة التأريض الموثوق للمعدات واللفات الثانوية ؛ صندوق التوصيل مجهز بمشابك مخصصة لذلك الأسلاك موحدة وآمنة.

المعلمات التقنية الأساسية

1. المعلمات المقدرة

جهد التشغيل المقدر 110 كيلو فولت، أقصى جهد تشغيل 126 كيلو فولت، التردد المقدر 50 هرتز، القطبية طرحية.

2. العزل يتحمل مستوى الجهد

العزل الداخلي من الابتدائي إلى الثانوي والأرضي 185 كيلو فولت/1 دقيقة، والثانوي إلى الأرضي 3 كيلو فولت/1 دقيقة؛ العزل الخارجي جهد الاختبار الجاف 230 كيلو فولت، جهد الاختبار الرطب 185 كيلو فولت، الجهد الكهربي المضاد للتلوث على ارتفاعات عالية تصل الذروة إلى 560 كيلو فولت.

3. دقة الأداء

0.2/0.5 خطأ في قياس الدرجة، اختلاف طفيف في الطور، تلبية متطلبات القياس عالية الدقة؛ مركب منخفض خطأ لمستوى الحماية 5P/10P، مما يتيح الاستجابة السريعة لتيارات خطأ الشبكة.

4. أداء مقاومة ماس كهربائى

تيار الاستقرار الحراري 5.3KA~45KA، تيار الاستقرار الديناميكي 13KA~115KA، قادر على تحمل الشبكة تأثيرات ماس كهربائى وإظهار الاستقرار التشغيلي القوي.

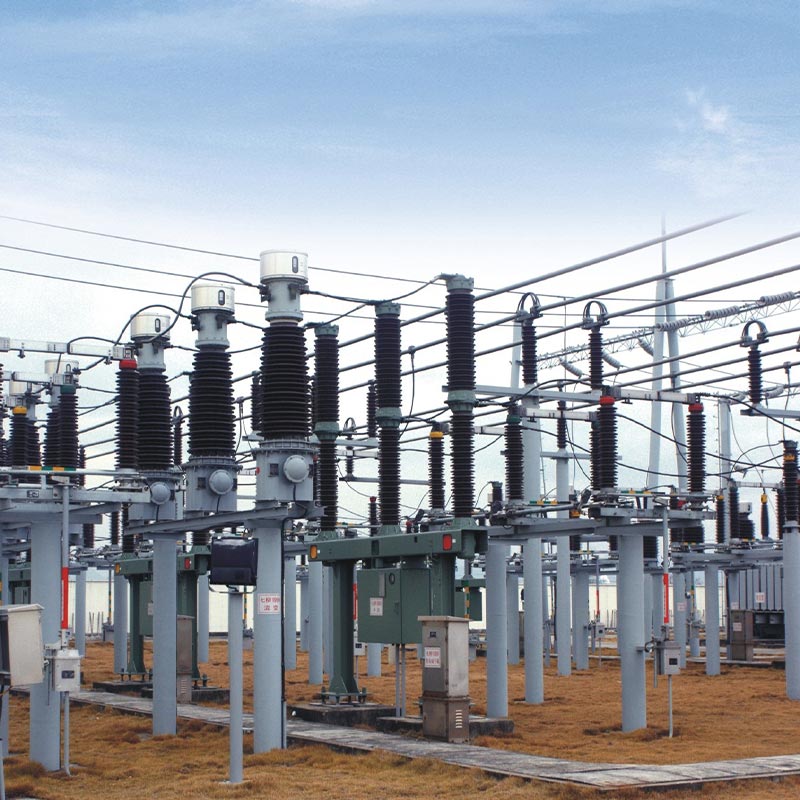

حالات التطبيقات الهندسية الفعلية:

الحالة: مشروع ترقية محطة فرعية حضرية بجهد 110 كيلو فولت في مقاطعة تشجيانغ

في عام 2024، تضمن مشروع ترقية محطة Zhejiang Jiaxing الفرعية بقدرة 110 كيلو فولت الشراء بالجملة لـ 32 محطة Usune محولات التيار LB6-110kV-2×300/5 (5P30/5P30/0.5). يقع في منطقة صناعية ذات حمولة كبيرة التقلبات، يتطلب المشروع دقة قياس عالية للغاية وحساسية للحماية. بعد التكليف، يمكن للمعدات جمع البيانات الحالية للحافلة بدقة، مما يتيح مراقبة الحمل في الوقت الحقيقي وتعثر الأخطاء بسرعة. تظهر البيانات التشغيلية السنوية أن خطأ القياس أقل بكثير من الحد القياسي الوطني والحماية تكون الإجراءات دقيقة وموثوقة، وتحل تمامًا أخطاء القياس في المعدات القديمة.

مواصفات التثبيت والتشغيل والصيانة

1. التفتيش قبل التثبيت

قبل التثبيت، يلزم إجراء فحص بصري لإزالة العيوب مثل البطانات الخزفية التالفة والزيت التسريبات، ومعلمات اللوحة غير المتطابقة؛ التحقق من أن مستوى الزيت الموسع يطابق درجة الحرارة المحيطة، و أضف زيت محول مؤهل (القوة الكهربائية ≥45 كيلو فولت) إذا كان مستوى الزيت منخفضًا.

2. متطلبات التثبيت

يجب أن يتم نقل المعدات ورفعها عموديًا طوال العملية بأكملها، بزاوية ميل النقل ≥15 درجة. لا يُسمح بالرفع إلا من خلال فتحات الرفع السفلية؛ الضغط على البطانات الخزفية والزيت المحافظ ممنوع منعا باتا. الحد الأقصى لقوة الشد الأفقية عند الطرف الأساسي P1 هو 2000N، و عند P2 يكون ≥3000N؛ يجب تأريض جسم المعدات وطبقة التدريع بشكل موثوق لضمان السلامة التشغيلية.

3.قواعد التشغيل والصيانة

أثناء التشغيل، يجب ألا يكون الملف الثانوي مفتوحًا لتجنب مخاطر الجهد العالي وتلف المعدات. لا يتطلب الهيكل المغلق بالكامل أي صيانة في ظل ظروف التشغيل العادية. التأكد من نظافة جلبة البورسلين ومستوى الزيت ربع سنوي. إذا كان الختم تالفًا أو كان العزل رطبًا، فأعد الوحدة إلى مصنع للتجفيف بالفراغ واستبدال الزيت على الفور.

4. متطلبات التخزين

يجب تخزين محول التيار 110 كيلو فولت في بيئة جافة جيدة التهوية، مع تجنب أشعة الشمس المباشرة والمطر. الجزء السفلي من يجب أن يكون خزان الزيت على ارتفاع 50 مم على الأقل فوق سطح الأرض، ويجب أن تكون درجة حرارة التخزين -30 درجة مئوية على الأقل. بعد يجب اختبار مقاومة العزل ومعامل فقدان العزل الكهربائي بشكل دوري لمدة سنة واحدة. إذا يتقشر الطلاء بعد تخزينه لفترة طويلة، ويجب إعادة الطلاء على الفور.

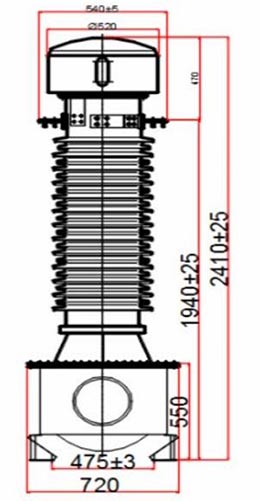

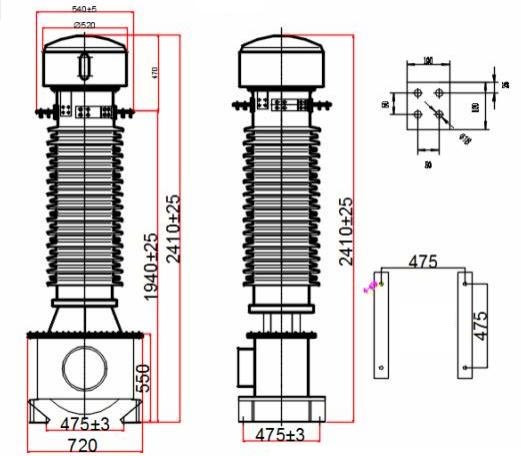

LB 6 - جهد 110 كيلو فولت مظهر وأبعاد التركيب

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

التعليمات

س1: كيفية تبديل نسبة التيار المزدوج على محول التيار LB6-110 كيلو فولت؟

لا يلزم استبدال المعدات. ما عليك سوى ضبط طريقة توصيل الأسلاك للموصل الخارجي الموجود بالزيت العلوي الحافظ: عندما تكون اللفات الأولية متصلة على التوالي، تكون نسبة التيار الأساسي هي a/c؛ عند الاتصال في بالتوازي، فهي ضعف نسبة التيار 2*a/c. العملية بسيطة ولا تتطلب معدات متخصصة وقابلة للتكيف لظروف التحميل المختلفة، مما يقلل بشكل فعال من تكاليف استبدال المعدات.

س2: ما هي الاختلافات بين النماذج القياسية ومكافحة التلوث والارتفاعات العالية؟

تشترك الطرازات الثلاثة في نفس الأداء الكهربائي الأساسي، مع تحسينات هيكلية مصممة خصيصًا لمواصفات معينة السيناريوهات: ① النموذج القياسي مناسب للبيئات التقليدية التي يصل ارتفاعها إلى 1000 متر، مع وجود زحف مسافة 16 مم/كيلو فولت؛ ② نموذج W2 المضاد للتلوث مناسب للمناطق الساحلية والملوثة صناعيًا، مع أ مسافة الزحف 20 مم / كيلو فولت وتعزيز مقاومة التآكل والتلوث؛ ③ نموذج الارتفاعات العالية GYW هو مناسبة للمناطق المرتفعة حتى 4000 متر، مع أقصى مسافة زحف تبلغ 31 مم/كيلو فولت، ويمكنها تحمل الهواء المنخفض بيئات الضغط والأشعة فوق البنفسجية القوية.

س3: ما هي احتياطات السلامة الأساسية لتشغيل المعدات على المدى الطويل؟

أولاً، يجب تشغيل الملف الثانوي تحت الحمل أو في دائرة قصيرة؛ الدوائر المفتوحة ممنوعة منعا باتا لمنع انهيار الجهد العالي وحوادث الإصابة الشخصية. ثانيًا، تأكد من التأريض الموثوق للوصلة الصندوق ومسمار التأريض السفلي لخزان الزيت، وأن سلك التأريض مطابق للمواصفات لتجنب الكهرباء الساكنة تراكم الكهرباء. ثالثا، أثناء التشغيل العادي، يتم تفكيك الهيكل المختوم وأخذ العينات التعسفية محظور. قم باختبار فقدان العزل الكهربائي وبيانات التفريغ الجزئي بانتظام لضمان أداء عزل مستقر.
