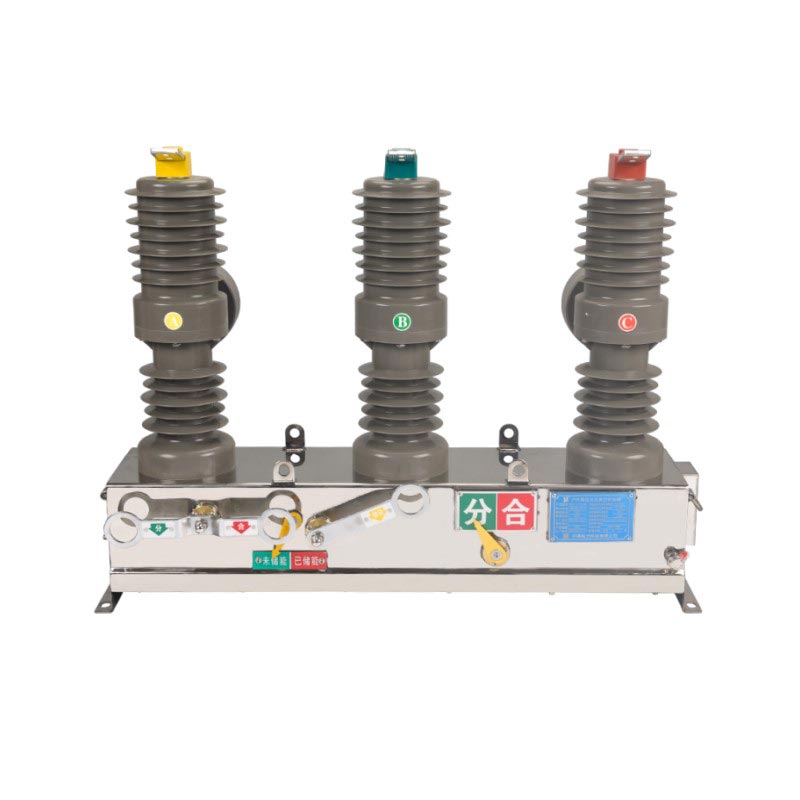

قاطع الدائرة الكهربائية المثبت على عمود Usune ZW32-12 بقدرة 11 كيلو فولت هو قاطع دائرة مفرغ مثبت على عمود خارجي مصممة خصيصًا لأنظمة توزيع الطاقة 10 كيلو فولت - 12 كيلو فولت. إنها تستخدم قاطع فراغ عالي الموثوقية قوس الإطفاء والتشغيل والإيقاف للتيارات المختلفة بدقة وأمان. يدعم هيكلها الميكانيكي القوي التشغيل المتكرر ومناسب للسيناريوهات التي تتطلب التبديل المتكرر.
- الجهد المقنن: 12 كيلو فولت (متوافق مع أنظمة 10 كيلو فولت/11 كيلو فولت)
- تكرار: 50/60 هرتز
- عدد المراحل: تيار متردد ثلاثى الطور
- العزل: مواد مقاومة للشيخوخة ومقاومة للتآكل من الدرجة الخارجية
- طريقة التشغيل: يدوي/كهربائي، متوافق مع وحدات التحكم الذكية
- سرعة إطفاء القوس الفراغي السريع، وقت الكسر القصير، واستقرار التشغيل العالي؛
- قدرة ممتازة على كسر الدائرة القصيرة، وحماية الخطوط والمعدات بشكل فعال؛
- عمر ميكانيكي وكهربائي طويل، مناسب لسيناريوهات التشغيل المتكررة.

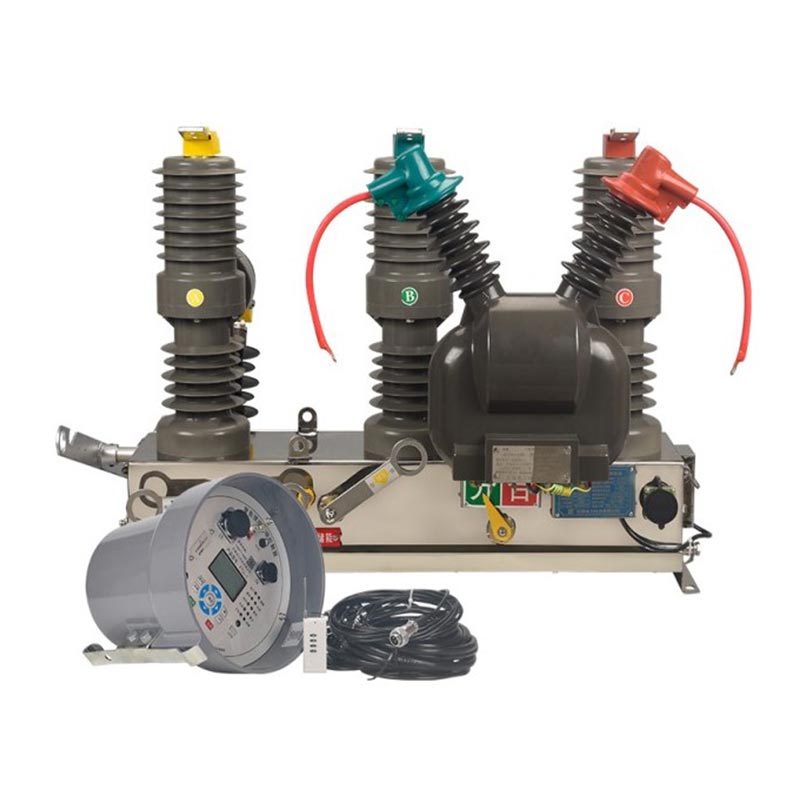

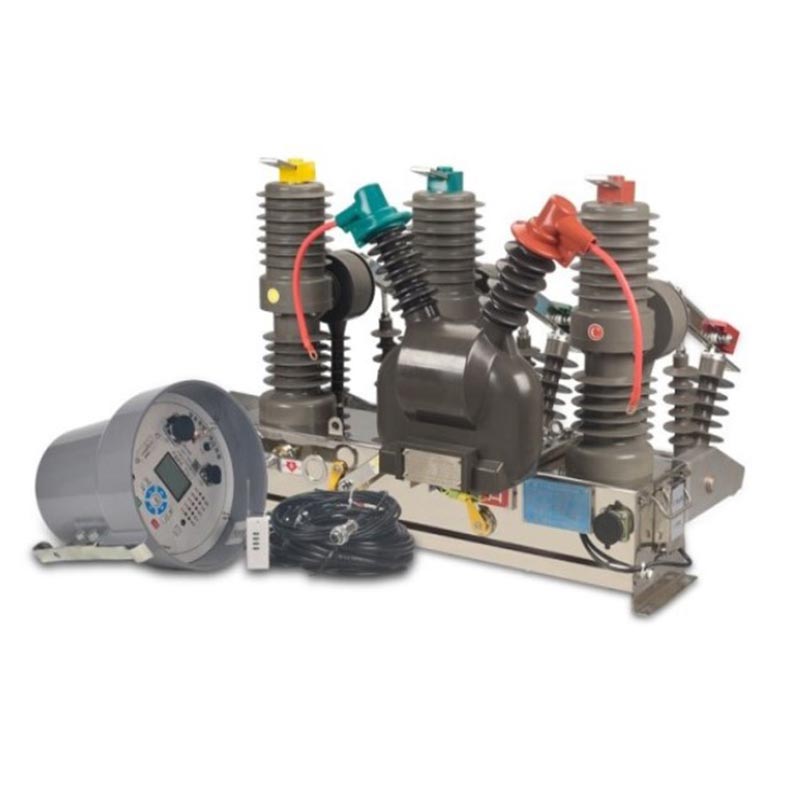

عند إقرانها بوحدة تحكم ذكية Usune، يمكن أن تشكل وحدة إعادة إغلاق تلقائية، مما يحقق ما يلي:
- التحكم عن بعد: عملية الفتح والإغلاق عن بعد بواسطة مركز الإرسال؛
- القياس عن بعد: مراقبة بيانات التيار والجهد والطاقة والطاقة في الوقت الفعلي؛
- الإشارات عن بعد: الإبلاغ بشكل فعال عن حالة المعدات والإنذار ومعلومات الأعطال؛
- التعديل عن بعد: الإعداد عبر الإنترنت وتعديل معلمات الحماية.
- تصنيف حماية IP54+ مغلق بالكامل، مقاوم للغبار، ومقاوم للمطر، ومقاوم للتكثيف؛
- تشغيل مستقر في بيئات تتراوح من -40 درجة مئوية إلى +70 درجة مئوية، ومقاومة لرذاذ الملح، والرطوبة، والتلوث؛

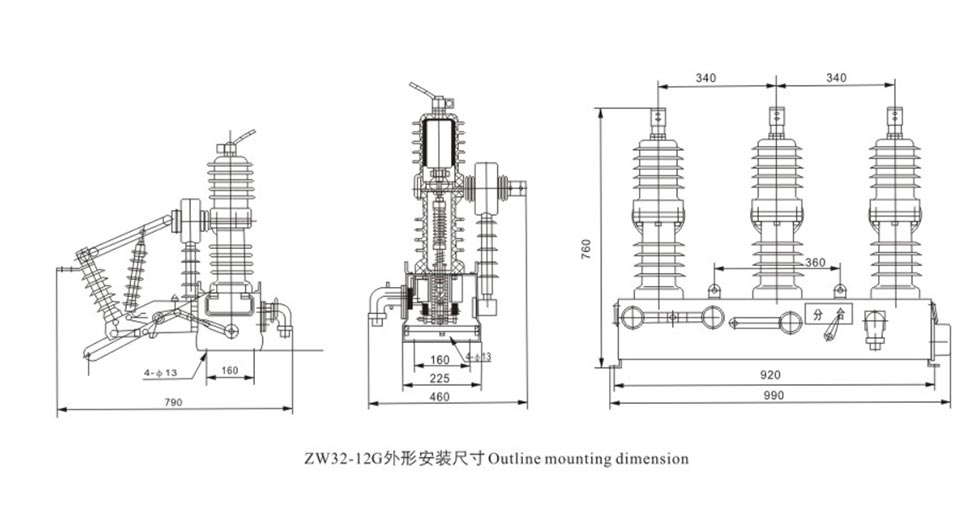

- هيكل مدمج، قابل للتركيب على عمود، سهل التركيب ويتطلب الحد الأدنى من الصيانة.
مشروع ترقية أتمتة شبكة الطاقة الريفية في مقاطعة آنهوي، الصين
الأعطال العابرة المتكررة (الصواعق، ملامسة الأشجار) في شبكات الطاقة الريفية، وبطء سرعة عزل الأعطال، و مخاطر عالية لانقطاع التيار الكهربائي على نطاق واسع.
قم بنشر 120 وحدة إعادة إغلاق Usune ZW32-12 مع وحدات تحكم ذكية كوحدات إعادة إغلاق مثبتة على عمود للخطوط الهوائية بقدرة 10 كيلو فولت.
- عزل الأعطال: التعثر التلقائي خلال 50 مللي ثانية لأعطال الدائرة القصيرة، واستعادة الطاقة خلال دقيقة واحدة
مناطق غير معيبة
- التخلص من الأعطال العابرة: تعمل ميزة إعادة الإغلاق التلقائي على التخلص من 85% من حالات انقطاع التيار الكهربائي المؤقتة؛
- الإدارة عن بعد: تعمل وظائف "التحكم عن بعد الأربعة" على تقليل عبء عمل التفتيش في الموقع بنسبة 60% وتحسين الإرسال
الكفاءة بنسبة 70%؛
- الموثوقية: بعد أكثر من عامين من التشغيل، يبلغ متوسط الوقت بين حالات الفشل (MTBF) > 85,000 ساعة مع عدم وجود أخطاء كبيرة، مما يؤدي إلى تحسين موثوقية إمدادات الطاقة لأكثر من 30.000 مستخدم ريفي.
| غرض | وحدة | حدود | ||
| الجهد المقنن | كيلو فولت | 12 | ||
| مستوى العزل المقدر | 1 دقيقة تردد الطاقة يتحمل الجهد | اختبار جاف | كيلو فولت | 42；48 |
| اختبار الرطب | 34 | |||
| دفعة البرق تحمل الجهد (قيمة الذروة) | 75；85 | |||
| التردد المقدر | هرتز | 50 | ||
| التصنيف الحالي | A | 630 | ||
| تصنيف ماس كهربائى التسرب الحالي | كا | 12.5/16/20 | ||
| تصنيف انقطاع الدائرة القصيرة والتيار القريب (الذروة) | كا | 50 | ||
| الذروة المقدرة تحمل التيار | كا | 50 | ||
| 4S 4s تصنيف وقت قصير يتحمل التيار | كا | 20 | ||
| تسلسل التشغيل المقدر | 0-0.3s-C0-180s-0 | |||
| إغلاق وقت الفرامل/وقت صمام الكسر | آنسة | 25~50/15~50 | ||
| أوقات الاستراحة لتيار الاستراحة القصير المقنن | مرات | 30 | ||
| حياة الآلة | مرات | 10000 | ||
| تردد الطاقة 1 دقيقة يتحمل جهد دائرة التحكم والدائرة المساعدة | V | 2000 | ||
| تصنيف جهد العمل والجهد المقنن للدائرة المساعدة | V | DC220/AC220 | ||
| الإفراط في التعثر الحالي | التصنيف الحالي | A | 5 | |
| تنطلق الحقيقة الحالية | % | ±10 | ||
ج: إن قاطع الفراغ لديه تآكل اتصال منخفض وعمر كهربائي طويل؛ آلية تشغيل الزنبرك الدقيقة يتمتع بثبات ميكانيكي عالي (عدد العمليات الميكانيكية ≥10,000 مرة)؛ موادها وهيكلها هي مقاومة للتعب، وتحافظ على أداء مستقر أثناء العمليات المتكررة، مما يجعلها مناسبة للاستخدام المتكرر سيناريوهات التبديل مثل بنوك المكثفات والخطوط الصناعية.
ج: قم بتوصيل ZW32-12 بوحدة تحكم Usune FTU عبر RS-485 أو لاسلكيًا (4G/LoRa). وحدة التحكم تجمع الجهاز البيانات، والتواصل مع المحطة الرئيسية، وتنفيذ الأوامر عن بعد، وبالتالي تحقيق التحكم عن بعد، القياس عن بعد في الوقت الحقيقي، وإشارات الحالة عن بعد، ووظائف الضبط عن بعد عبر الإنترنت.
ج: هذا المنتج لا يحتاج إلى صيانة تقريبًا. يوصى بإجراء فحوصات منتظمة:
- كل سنة أو سنتين: التحقق من أداء الأختام والمثبتات والعزل؛
- كل 2-3 سنوات: التحقق من سلامة قاطع التفريغ وقياس مقاومة التلامس؛
- كل 5 سنوات: إجراء معايرة شاملة للأداء الميكانيكي والكهربائي. يوفر يوسون
خدمات الدعم الفني والتدريب مدى الحياة.
يجمع قاطع الدائرة الكهربائية المثبت على عمود Usune ZW32-12 11 KV بين الأداء الممتاز والتشغيل الذكي، والمتانة. كشركة مصنعة رائدة في الصين، تضمن Usune جودة منتج موثوقة، تتكيف مع المناطق الحضرية والحضرية شبكات الطاقة الريفية، والمجمعات الصناعية، وأنظمة الطاقة الجديدة، مما يجعلها المعدات المفضلة في الطاقة الحديثة مجال التوزيع. بفضل خبرتها الناضجة في التطبيقات الميدانية والدعم الفني الشامل، تمتلك Usune أن نصبح موردًا ومصنعًا موثوقًا به في قطاع البنية التحتية للطاقة العالمية.
