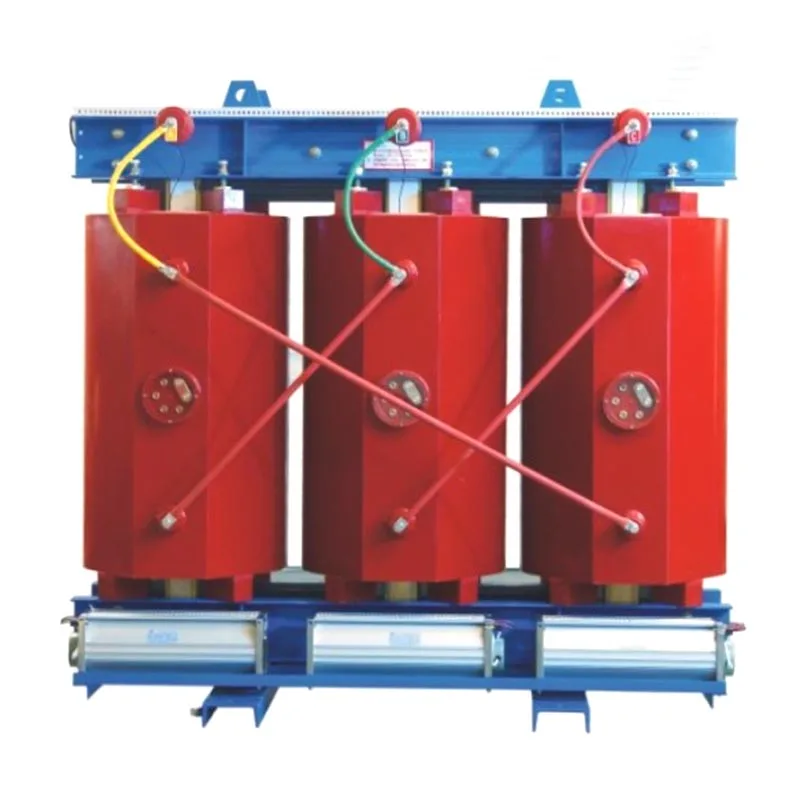

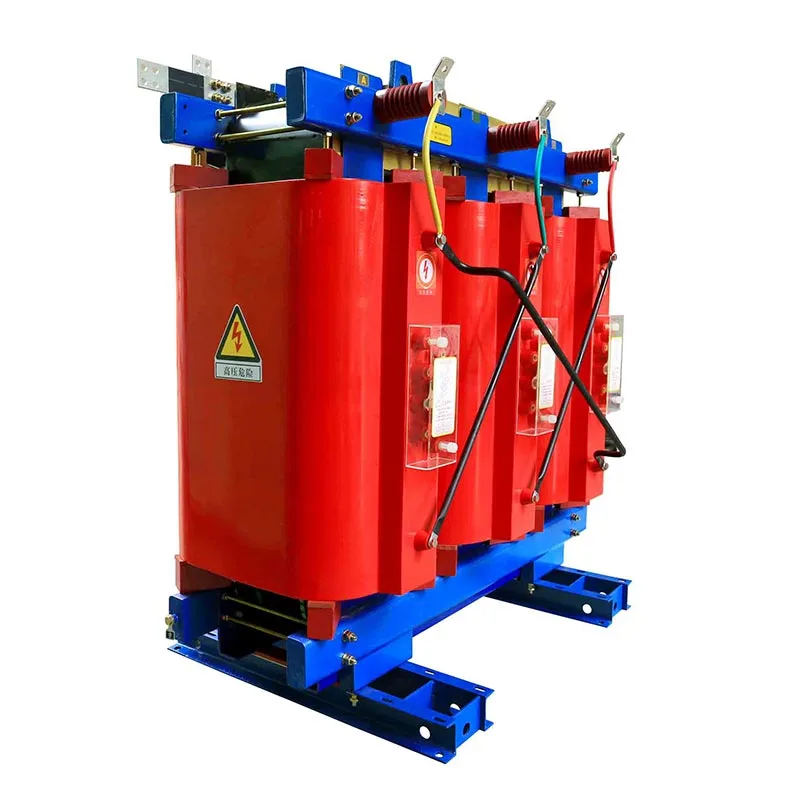

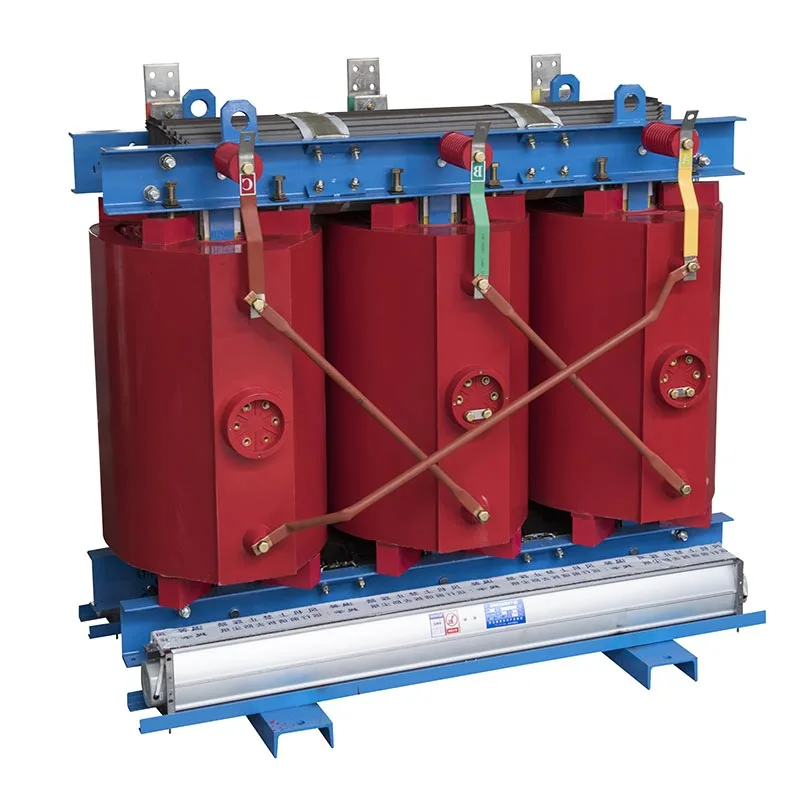

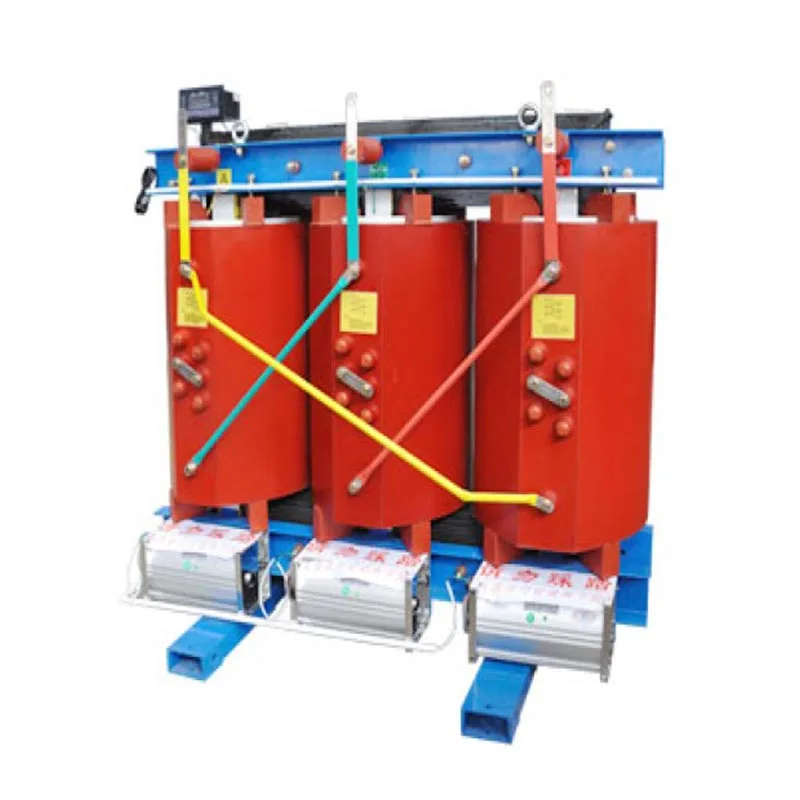

محول النوع الجاف من الراتنج المصبوب Usune 500kVA عبارة عن وحدة توزيع طاقة خالية من الزيت تستخدم الهواء للتبريد والعزل. يتم تغليف اللفات الخاصة بها بالكامل في راتنجات الإيبوكسي المقاومة للحرارة العالية القضاء على مخاطر السلامة مثل تسرب النفط والحرائق والانفجارات. تتميز الوحدة بتفريغ جزئي منخفض، الحد الأدنى من الضوضاء، وانبعاثات الملوثات صفر، مما يسمح بتشغيل طويل الأمد بدون صيانة. انها مناسبة ل العديد من تطبيقات الطاقة الداخلية الصعبة وتستخدم على نطاق واسع في أنظمة توزيع الطاقة للأغراض التجارية المباني والمستشفيات والمدارس والمنشآت الصناعية ومترو الأنفاق.
لا يحتوي المحول من النوع الجاف من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير على زيت عازل ويستخدم الفئة H مواد الصب المقاومة للحرارة العالية. لن تشتعل فيها النيران أو تنفجر أو تسرب الزيت في ظل ظروف غير طبيعية مثل الأحمال الزائدة أو الدوائر القصيرة. لا يتطلب التثبيت الداخلي مرافق متخصصة للسلامة من الحرائق مثل حفر النفط أو جدران الحماية، مما يقلل بشكل فعال من تكاليف الهندسة المدنية والتكاليف الإضافية.
لا يوجد خطر تسرب الزيت أو انبعاث الغازات الضارة أثناء التشغيل، مما يضمن الامتثال للمباني الخضراء والمعايير البيئية. ويمكن تركيبه مباشرة في الأماكن المغلقة، مثل غرف معدات المستشفيات المغلقة أو غرف معدات مترو الأنفاق - دون الحاجة إلى أنظمة استعادة نفايات الزيوت، مما يوفر خدمة ممتازة القدرة على التكيف البيئي.
إن التصفيح الأساسي الأمثل وهياكل اللف المتناظرة تقلل بشكل كبير من الاهتزاز الكهرومغناطيسي و ضجيج التشغيل. تعمل عملية الصب الفراغي على التخلص من فقاعات اللف الداخلية، مما يؤدي إلى التحكم الجزئي بشكل فعال التفريغ ومنع شيخوخة العزل، وبالتالي ضمان التشغيل المستقر والمستمر لأكثر من 20 عامًا.
يتم استخدام فولاذ السيليكون عالي الجودة الموجه نحو الحبوب في القلب، مما يقلل بشكل كبير من فقدان الحمل وعدم التحميل. تم تصميمه للسيناريوهات التي تتطلب إمدادًا مستمرًا بالطاقة على مدار 24 ساعة، مثل المصانع والمباني التجارية يقلل بشكل كبير من استهلاك الطاقة على المدى الطويل، بما يتماشى مع المعايير العالمية لتوفير الطاقة.
ويتميز بهيكل متكامل يستخدم عزل الهواء وتبريد الهواء الطبيعي، مما يلغي الحاجة إلى ذلك الاستبدال الدوري أو الترشيح أو الاختبار للزيت العازل. تقتصر الصيانة الروتينية على الغبار البسيط إزالة وفحص التوصيلات الطرفية، مما يقلل بشكل كبير من تكاليف العمالة والمواد المرتبطة بالتشغيل المستمر العمليات والصيانة.
إنه يعمل بشكل موثوق في درجات حرارة محيطة تتراوح من -20 درجة مئوية إلى +40 درجة مئوية، وعلى ارتفاعات تصل إلى 1000 متر، وفي الرطوبة النسبية ≥95% (غير متكثفة). اللفات المصبوبة المختومة تقاوم الغبار والرطوبة والتآكل الخفيف، مما يجعل الوحدة مناسبة للبيئات المعقدة مثل المساحات تحت الأرض ومرافق المصانع الرطبة والطبية غرف الأبحاث.
بالمقارنة مع المحولات المغمورة بالزيت بنفس القدرة، فإن هذه الوحدة أصغر حجما وأخف وزنا، وتتطلب مساحة أقل لتوزيع الطاقة. إن سهولة النقل والرفع والتجميع في الموقع تعمل على تقصير عملية البناء بشكل فعال الجدول الزمني لمشاريع توزيع الطاقة.
يعمل محول النوع الجاف من الراتنج المصبوب Usune 500kVA على مبدأ الحث الكهرومغناطيسي، مما يحقق تحويل جهد التيار المتردد ونقل الطاقة من خلال اقتران التدفق المغناطيسي بين الابتدائي والثانوي اللفات. العملية التشغيلية الأساسية هي كما يلي:
1. التيار المتناوب الذي يتدفق عبر الملف الأولي يولد تدفقًا مغناطيسيًا متناوبًا داخل الحديد الأساسية؛
2. يمر التدفق المغناطيسي المتناوب عبر الملف الثانوي، مما يؤدي إلى قوة دافعة كهربائية متناوبة عن طريق الحث الكهرومغناطيسي.
3. يتم تحقيق تحويل الجهد (خطوة لأعلى أو خطوة لأسفل) ونقل الطاقة على أساس نسبة الدورات الثابتة بين اللفات الأولية والثانوية.
وعلى عكس المحولات المغمورة بالزيت، تعتمد هذه الوحدة بشكل كامل على الهواء كوسيلة للعزل وتبديد الحرارة بين القلب واللفات، لا تحتوي على زيت عازل. يتم تبديد الحرارة من خلال الحمل الحراري الطبيعي أو القسري تبريد الهواء، مما يتيح تحويل الجهد بشكل آمن ومستقر داخل البيئات الداخلية المغلقة.
| غرض | المعلمة التقنية |
| نطاق السعة المقدرة | 30～2500 كيلو فولت أمبير (النموذج القياسي المخصص بقدرة 500 كيلو فولت أمبير) |
| الجهد العالي الفولطية | 10 كيلو فولت / 10.5 كيلو فولت |
| الجهد المنخفض الفولطية | 0.4 كيلو فولت |
| التردد المقدر | متوافق مع التردد المزدوج 50/60 هرتز |
| مجموعة المتجهات | داين11 |
| مقاومة الجهد | 4%～6% (التكوين القياسي 6%) |
| غرض | المعلمة التقنية |
| درجة الحرارة المحيطة المسموح بها | -20 درجة مئوية ~ +40 درجة مئوية |
| الارتفاع المطبق | ≥1000 م |
| الرطوبة النسبية المسموح بها | ≥95% (بدون تكثيف) |
| موقع التثبيت القياسي | داخلي |
قامت محطة مترو أنفاق متوسطة الحجم في شرق الصين بشراء ثلاثة محولات من النوع الجاف من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير من نوع Usune لأنظمة الإضاءة والتهوية والتحكم في الإشارات في محطات الطاقة. بيئات مترو الأنفاق مغلقة ورطبة متطلبات صارمة للسلامة من الحرائق. تشكل المحولات المغمورة بالزيت مخاطر على السلامة في مثل هذه الأماكن. منذ الدخول الخدمة منذ ثلاث سنوات، أظهرت المعدات مستويات ضوضاء منخفضة وأداء تفريغ جزئي مستقر دون الحاجة إلى صيانة متكررة، مع تلبية معايير السلامة الكاملة لعمليات النقل بالسكك الحديدية تحت الأرض.
قام مستشفى ثالثي باستبدال المحولات القديمة المغمورة بالزيت بمحولين من النوع الجاف Usune 500kVA لتشغيل الطاقة المعدات الطبية الدقيقة مثل أجهزة التصوير المقطعي والرنين المغناطيسي. هذه المنتجات تقضي على مخاطر الحرائق والتلوث و تعمل بصمت، مما يضمن إمدادات طاقة مستقرة للمعدات الطبية؛ بالإضافة إلى طبيعتها الخالية من الصيانة يقلل بشكل كبير من عبء العمل على إدارة معدات المستشفى.
ج1: نعم. تستخدم المعدات صب راتنجات الإيبوكسي الفراغي لإنشاء هيكل متعرج مغلق بالكامل، بشكل فعال مقاومة الرطوبة والغبار والتآكل. يعمل بثبات في البيئات ذات الرطوبة النسبية التي تصل إلى 95% (غير مكثف) ومناسب على نطاق واسع لغرف معدات مترو الأنفاق وغرف التوزيع تحت الأرض والرطبة مرافق المصنع. بالنسبة للبيئات ذات التكثيف لفترات طويلة، تتوفر حاويات مخصصة ذات تصنيف IP تعزيز مقاومة الماء.
ج2: لا تحتاج المعدات إلى الصيانة بشكل أساسي، ولا تحتاج إلى استبدال أو ترشيح أو اختبار المواد العازلة زيت. تتضمن الصيانة الروتينية فقط تنظيف الغبار من اللفات بالهواء المضغوط وفحص الطرف ضيق كل ستة أشهر. ليست هناك حاجة إلى معدات اختبار متخصصة، مما يؤدي إلى نتائج كبيرة على المدى الطويل وفورات في التكاليف التشغيلية.
ج3: الميزة الأساسية هي عدم وجود مخاطر الحريق أو الانفجار. تحتوي المحولات التقليدية المغمورة بالزيت على الزيوت العازلة القابلة للاشتعال - مما يجعلها عرضة للحريق أو الانفجار في حالة حدوث ماس كهربائي أو ارتفاع درجة الحرارة - و تتطلب مرافق إضافية مثل حفر النفط وجدران الحماية. تستخدم المحولات من النوع الجاف من الراتنج المصبوب Usune راتنجات صلبة مقاومة للهب ولا تحتوي على وسائط قابلة للاحتراق؛ أنها لا تنشر النار في حالة حدوث خطأ و يمكن تركيبها مباشرة في الأماكن الداخلية ذات الكثافة السكانية العالية، مثل المستشفيات والمدارس ومراكز التسوق مراكز التسوق - دون الحاجة إلى بنية تحتية إضافية للسلامة من الحرائق.
