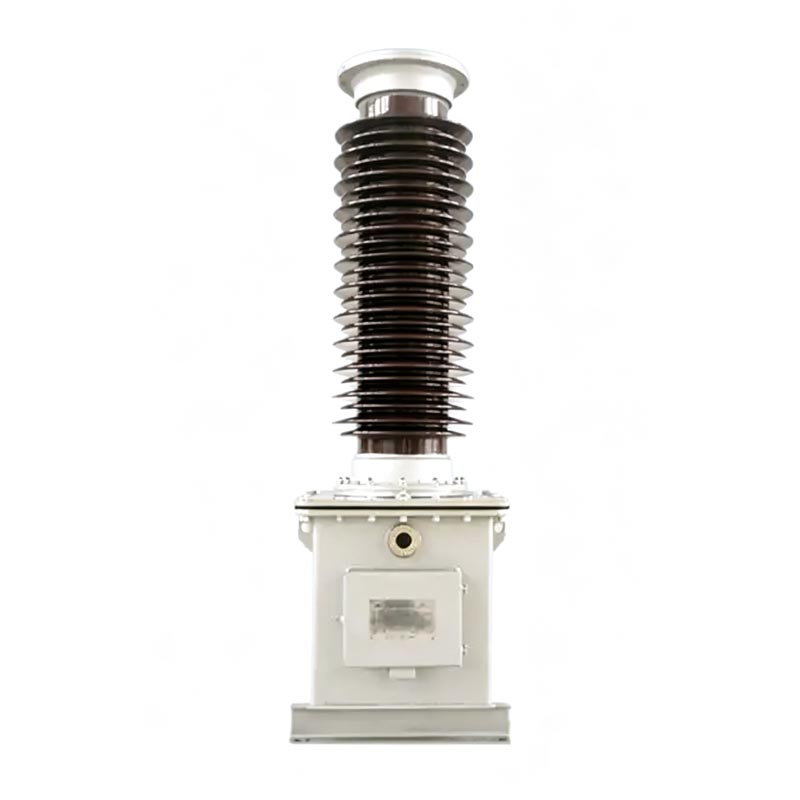

إن محول الجهد الكهربائي من سلسلة Usune TYD بقدرة 110 كيلو فولت هو محول جهد سعوي عالي الأداء على وجه التحديد مصممة لشبكات الطاقة ذات الجهد العالي 110 كيلو فولت. المنتج يعتمد مبدأ تقسيم الجهد بالسعة وبشكل كامل هيكل مختوم مغمور بالزيت، وتجنب عيوب المحولات التقليدية مثل الحجم الكبير والضعيف مضاد للتدخل، ويمتلك مقاومة ممتازة للتلوث، وتحمل درجات الحرارة المنخفضة، ومقاومة الرياح. هذا تدمج المعدات وظائف اقتران القياس والحماية واتصالات الناقل، وهي بمثابة دعم أساسي جهاز للتشغيل والصيانة الذكية لأنظمة نقل وتحويل الطاقة بقدرة 110 كيلو فولت.
يلتزم محول الجهد الكهربائي 110 كيلو فولت بشكل صارم بالمعايير الوطنية GB/T20840.1-2010، GB/T20840.5-2013، و جيجابايت/T19749-2005. يتم توحيد عمليات التصميم والإنتاج والاختبار، وتلبي جميع معايير الأداء المعايير مواصفات الاختبار الوقائي لمعدات الطاقة.
تعليمات عامة
- TYD: كود خاص لمحولات الجهد السعوية
- 110/3: جهد الطور المقدر للنظام المتوافق معه هو 110 كيلو فولت
- 0.02: السعة المقدرة لمقسم الجهد السعوي هي 0.02μF
- رمز مميز لاحقة: H - نوع مضاد للتلوث؛ G - النوع عالي الارتفاع (مناسب للارتفاعات التي تزيد عن 2000 متر)؛
F - مناسب للأنظمة ذات النقاط المحايدة غير المؤرضة بشكل فعال
مثال: يمثل TYD110/3-0.02FH محول جهد سعوي مناسب للنقطة المحايدة 110 كيلو فولت شبكات طاقة غير مؤرضة بشكل فعال، مع سعة مقدرة تبلغ 0.02 ميكروفاراد وتصنيف عالي ضد التلوث.

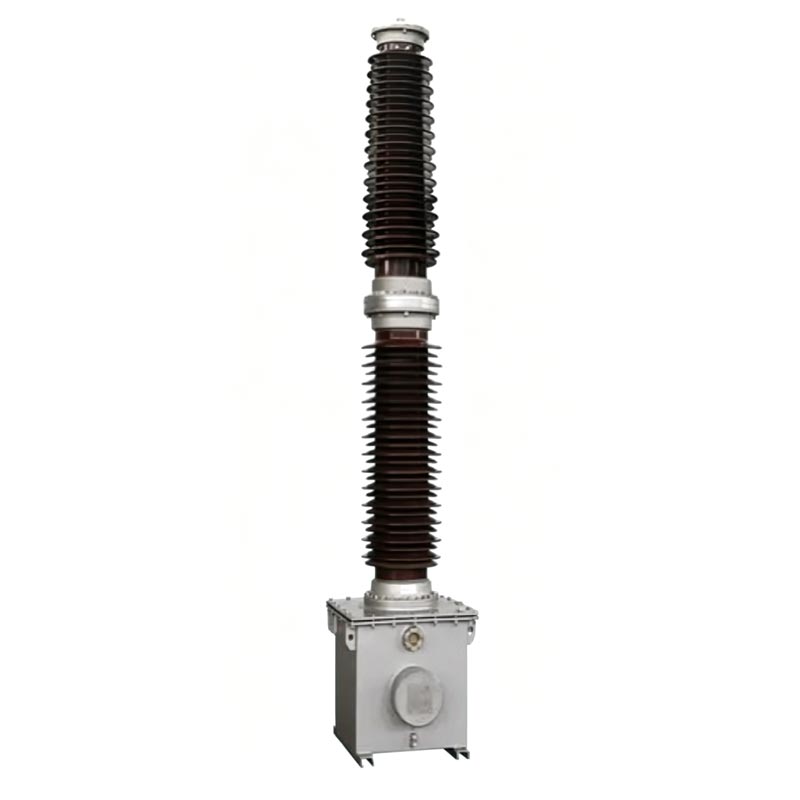

تتألف من مكثفات اقتران ومكثفات تقسيم الجهد مكدسة معًا. مجموعات متعددة من المكثفات ترتبط العناصر بشكل متسلسل داخل جلبة البورسلين. يستخدم طبقة رقيقة عالية الجودة وورق مكثف مركب عازل ومشرب بالفراغ بزيت عازل عالي الجودة. المعدات مختومة بالكامل هيكل مزود بجهاز تعويض الزيت المدمج للحفاظ على ضغط داخلي مستقر، ومنع تسرب الزيت، يلغي الحاجة إلى أخذ العينات في الموقع، ويعزل الرطوبة والشوائب الخارجية بشكل فعال، ويضمن الاستقرار أداء العزل.
يتم إغلاق محول الجهد الكهربائي بقدرة 110 كيلو فولت تمامًا داخل خزان فولاذي مملوء بالزيت (والذي يعمل أيضًا بمثابة قاعدة مكثف)، بما في ذلك محول وسيط، ومفاعل تعويض، ومفاعل سريع التشبع المثبط. يتم تجميعه مسبقًا بمكثف تقسيم الجهد المنخفض قبل مغادرة المصنع. الكهرومغناطيسية الوحدة ودائرة زيت مقسم المكثف معزولة تمامًا، مما يضمن عدم التداخل والتشغيل المستقر. تقع الأسلاك الثانوية وأطراف الموجات الحاملة في موقع مركزي في صندوق التوصيل على الجدار الجانبي للخزان، تم تصنيفها بوضوح لسهولة الأسلاك والصيانة في الموقع.
يخفض الإخراج بدقة لتوفير إشارة قياسية منخفضة الجهد، مما يوفر دعمًا موثوقًا للبيانات للطاقة قياس طاقة الشبكة ومراقبة الجهد في الوقت الحقيقي.
مجهزة بحماية التتابع ومعدات التحكم الآلي، فهي تمكن من تحديد أخطاء شبكة الطاقة، التحقق من التزامن، وحماية الخط، ومنع تلف المعدات وحوادث شبكة الكهرباء الناجمة عن ذلك شذوذ الجهد.
يعمل كمكثف اقتران مخصص للاتصالات الحاملة لخط الطاقة، مما يوفر قناة إشارة مستقرة لـ نقل بيانات شبكة الطاقة وتشغيلها وصيانتها عن بعد.
- ظروف التشغيل المتوافقة: نظام طاقة تيار متردد 50/60 هرتز
- جهد الخرج الثانوي: 100/√3 فولت، 100 فولت (المواصفات القياسية)
- ظل فقدان العزل الكهربائي: .000.002
- خطأ في المكثف: لا يتجاوز ±2% من تصنيف اللوحة
- مقاومة العزل: ≥500MΩ (يتم قياسها بمقياس جهد 2500 فولت)
- قدرة تشغيل الجهد الزائد: تشغيل طويل الأمد بجهد مقنن 1.2 مرة؛ عملية قصيرة المدى عند 1.5
مرات الجهد المقنن لمدة 30 ثانية؛ يمكن أن يعمل النوع F بشكل مستمر لمدة 8 ساعات بجهد مقنن 1.9 مرة
- درجة حرارة التشغيل: -40 درجة مئوية ~ +45 درجة مئوية (قابلة للتخصيص لظروف خاصة)
- أقصى مقاومة لسرعة الرياح: 150 كم/ساعة
- الارتفاع المطبق: ≥2000 م (نماذج الارتفاعات العالية متاحة عند الطلب)
- الحد الأقصى لسماكة التزيين: 10 ملم
- تصنيف مقاومة التلوث: الفئة D القياسية (مسافة الزحف ≥ 43.3 مم/كيلو فولت)، والفئة E الاختيارية (مسافة الزحف ≥
53.7 ملم/كيلو فولت)

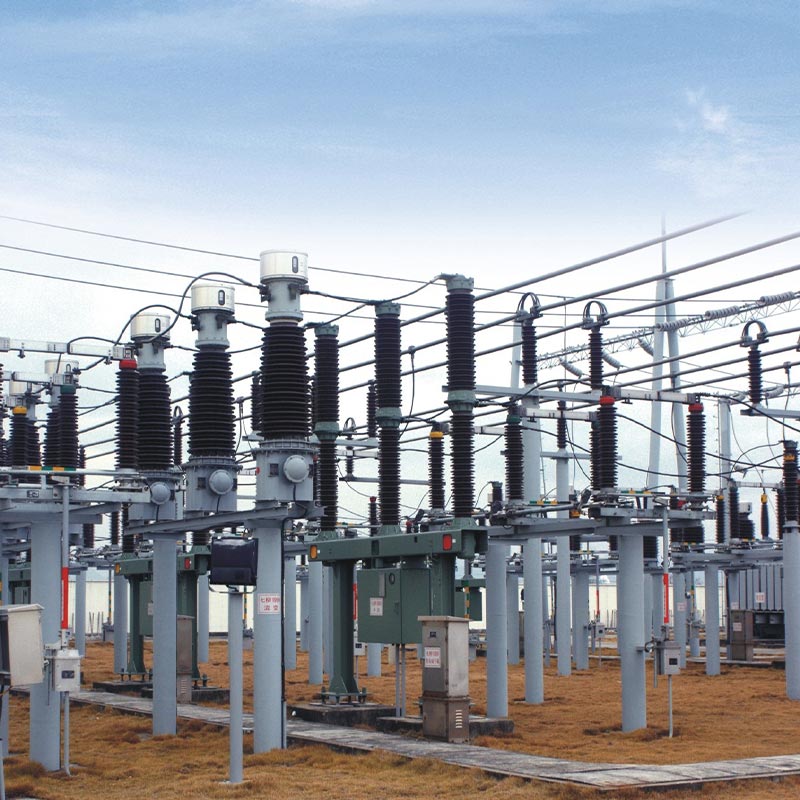

تم بنجاح تطبيق محول الجهد الكهربائي Usune TYD110/3-0.02FH المضاد للتلوث بقدرة 110 كيلو فولت في الهواء الطلق مشروع تجديد محطة فرعية إقليمية بقدرة 110 كيلو فولت في مقاطعة تشجيانغ. تخدم هذه المحطة الفرعية المناطق المحيطة المناطق الصناعية والمناطق السكنية، التي تتطلب استقرارًا عاليًا للغاية في مصدر الطاقة وموثوقية المعدات. تقع في منطقة ساحلية ذات رطوبة عالية ورذاذ أملاح عالي وتلوث شديد، وتكثر فيها نسائم البحر، يتطلب المشروع أداءً صارمًا لمكافحة التلوث والتآكل ومكافحة الشيخوخة من الجهد العالي المعدات.
تم رفع المعدات وتركيبها وتشغيلها بدقة وفقًا لمواصفات الشركة المصنعة قبل وضعها موضع التنفيذ. تظهر ذلك عامين من التشغيل والصيانة في الموقع وبيانات الاختبار المنتظمة المعلمات الأساسية مثل سعة المعدات وفقدان العزل الكهربائي تتوافق باستمرار مع المعايير الوطنية، مع عدم وجود مشكلات مثل تسرب الزيت أو الضوضاء غير الطبيعية أو انجراف المعلمة. متفوقة المضادة للقاذورات ومكافحة التآكل يقاوم الهيكل بشكل فعال التآكل الناجم عن رذاذ الملح الساحلي والهواء الرطب، مما يتجنب الأخطاء الشائعة مثل شيخوخة العزل وتقلبات الجهد في محولات الأجهزة التقليدية. إنه يكمل السلطة بثبات القياس ومراقبة الجهد واقتران اتصالات الناقل، مما يضمن إمداد الطاقة المستمر والآمن للشبكة المحطة الفرعية، والتحقق بشكل كامل من استقرار المنتج وقدرته على التكيف في ظل الظروف الخارجية القاسية.
يتم شحن المعدات كمجموعة كاملة من مقسم الجهد المكثف + الجهاز الكهرومغناطيسي. يجب التثبيت الالتزام الصارم بأرقام اللوحات؛ يمنع منعا باتا الخلط والاستبدال التعسفي. للمعدات الرفع، يجب استخدام فتحات الرفع المخصصة لخزان زيت الوحدة الكهرومغناطيسية؛ الرفع المباشر البطانات الخزفية المكثفة محظورة. تم تثبيت الأساس بمسامير M20 عالية القوة، وبشكل عام زاوية إمالة التثبيت هي 2/1000 مم لضمان التشغيل المستقر للمعدات.
متطلبات الأسلاك الرئيسية: يجب توصيل أطراف المخمد d1 وd2 بشكل موثوق؛ الدوائر المفتوحة صارمة محظور. عند عدم الاتصال بمعدات الناقل، يجب أن تكون المحطات الطرفية N وX ذات دائرة قصر بشكل موثوق. خلال تشغيل المعدات، يجب أن تكون المحطة X مؤرضة بشكل مباشر وموثوق لمنع الجهد العالي من الدخول إلى الجهاز حاوية ثانوية، مما يؤدي إلى إتلاف المعدات وتعريض السلامة الشخصية للخطر.
تتميز المعدات بهيكل مغمور بالزيت مغلق بالكامل، مما يضمن الأداء المستقر ويلغي الحاجة لأخذ عينات الزيت الروتينية واختبارها. تتطلب الصيانة الروتينية فقط إجراء فحوصات دورية لختم المعدات الحالة، وضيق الطرف، واستكشاف الأخطاء وإصلاحها للضوضاء غير الطبيعية، والشذوذات الجهد الثانوي، والمفاجئة ارتفاع الجهد في اتصال الدلتا المفتوحة. التفكيك غير المصرح به لمسامير التثبيت والختم الخاصة بالجهاز الهيكل ممنوع منعا باتا. يجب عدم تفكيك مقسم المكثف والجهاز الكهرومغناطيسي بدونه إذن الشركة المصنعة. بعد التخلص من المعدات، يجب تسليمها إلى البيئة المحلية قسم الحماية للتخلص المركزي وغير الضار لمنع التلوث البيئي.
H هو النوع المقاوم للتلوث، ومناسب للسيناريوهات الصناعية الساحلية والملوثة بشدة، مع تعزيز مسافة الزحف ومقاومة التآكل. G هو النوع عالي الارتفاع، وهو مُحسّن للمناطق التي يزيد ارتفاعها عن 2000 متر، مناسبة للبيئات ذات الجهد المنخفض والأشعة فوق البنفسجية القوية؛ F هو نوع مخصص للنقطة المحايدة غير الفعالة التأريض، مع تحمل أقوى للجهد الزائد، ومناسب لأنظمة شبكة الطاقة المقابلة. النموذج المناسب يمكن اختيارها بناءً على البيئة الجغرافية للمشروع ونظام شبكة الكهرباء.
D1 وD2 هما طرفي مخمد. سيؤدي فتحها إلى فشل المخمد، مما يؤدي إلى ارتفاع الجهد الزائد الداخلي و التسبب في تلف دائم للمكثفات والوحدات الكهرومغناطيسية. في حالة عدم توصيل أي جهاز ناقل، سيسمح فصل المحطات الطرفية N-X للجهد العالي بالدخول إلى صندوق التوصيل الثانوي، مما يؤدي إلى حرق الطاقة الثانوية معدات المراقبة والحماية والتسبب في حادث سلامة. يجب أن تكون موثوقية الاتصالات الطرفية فحصها قبل تشغيل المعدات.
لا، ليس من الضروري أخذ عينات الزيت واختبارها بشكل دوري. تعمل الوحدة الكهرومغناطيسية بجهد منخفض، و أ تم إكمال مجموعة كاملة من اختبارات الختم والأداء قبل مغادرة المصنع، مما يضمن الموثوقية أداء الختم. سيؤدي أخذ العينات في الموقع إلى تعطيل توازن الضغط الداخلي للمعدات، مما يؤدي إلى المشاكل المحتملة مثل انخفاض مستوى الزيت وتسرب الرطوبة وتدهور العزل. الفحوصات الروتينية فقط تحتاج إلى التحقق من سلامة الأختام واستقرار المعلمات الكهربائية. إذا كانت المعلمات غير طبيعية، اتصل بالشركة المصنعة لإجراء اختبارات متخصصة.
