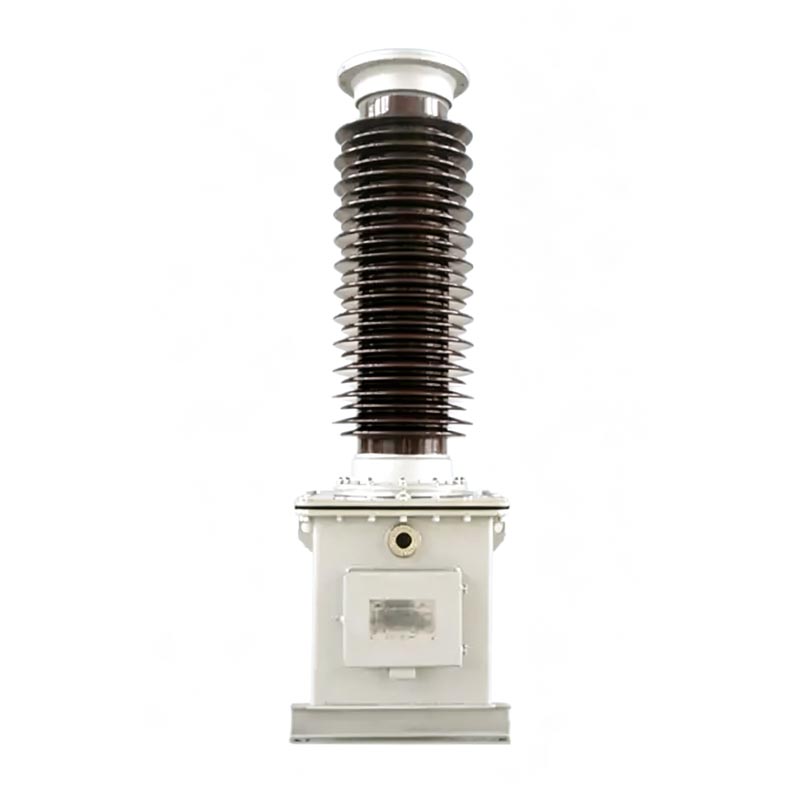

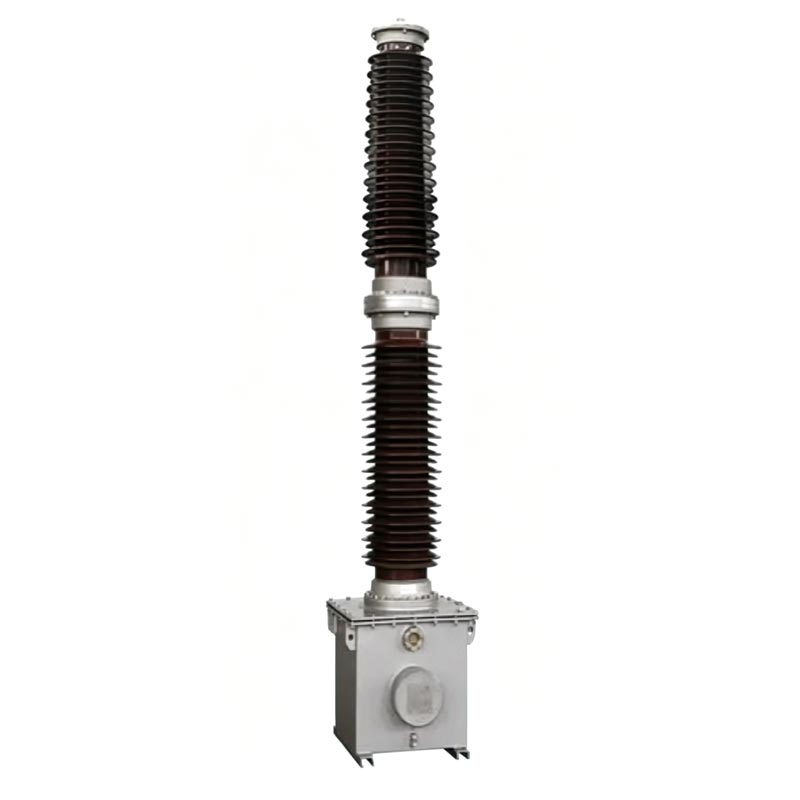

محول الجهد في الهواء الطلق

يغطي محول الجهد الكهربائي الخارجي من سلسلة Usune TYD جميع مستويات الجهد من 35 كيلو فولت إلى 220 كيلو فولت، ويحول الجهد العالي أنظمة لإشارات الجهد المنخفض القياسية 100/√3 فولت أو 100 فولت لتلبية احتياجات قياس الطاقة، وقياس الجهد، حماية التتابع، والتحقق من تزامن الشبكة. بالمقارنة مع محولات الجهد الكهرومغناطيسي التقليدية، يتميز هذا المنتج أيضًا بوصلة اتصال حاملة لخط الطاقة، مما يتجنب مشكلات الرنين الحديدي. بشكل عام الهيكل موثوق به، مما يضمن التشغيل الآمن والمستقر على المدى الطويل لشبكات الطاقة ذات الجهد العالي، مما يجعله جوهرًا جهاز دعم لبناء الشبكة الذكية.

محول الجهد مكثف

TYD-35 (66، 110/220) كيلو فولت -0.01 (0.02)

تعليمات عامة

شرح نموذج المنتج

تحدد رموز نماذج سلسلة TYD بوضوح معلمات المنتج والسيناريوهات القابلة للتطبيق، مما يسهل الهندسة الاختيار والتثبيت في الموقع. قواعد الترميز هي كما يلي:

1. هيكل النموذج: TYD ① – ② ③

- TYD: رمز محول الجهد السعوي
- ①: جهد الطور المقدر للنظام (الوحدة: كيلو فولت)
- ②: السعة المقدرة لمقسم الجهد (الوحدة: μF، اختياري 0.01μF، 0.02μF)
- ③: رمز لاحقة الميزة الوظيفية

2. شرح رمز اللاحقة:

- H: نوع مقاوم للتلوث، ومناسب للمناطق شديدة التلوث
- G: نوع عالي الارتفاع، مناسب للمناطق التي يزيد ارتفاعها عن 2000 متر
- F: مناسب للأنظمة ذات النقاط المحايدة غير المؤرضة بشكل فعال

3. مثال نموذجي نموذجي

TYD110/√3-0.02FH، يمثل مستوى جهد 110 كيلو فولت، وسعة مقسمة للجهد تبلغ 0.02μF، مناسبة لـ أنظمة نقطة محايدة غير مؤرضة بشكل فعال وبيئات التلوث من الفئة D، محول جهد سعوي.

الوظائف الأساسية

1. القياس الدقيق وقياس الجهد

يتيح الحصول على الجهد الكهربائي وقياس الطاقة بدقة عالية، مما يضمن التسوية الدقيقة لشبكة الطاقة بيانات الاستهلاك.

2. حماية شبكة الطاقة والتحكم الآلي

يوفر إشارات جهد ثابتة لحماية التتابع، والتحكم الآلي في شبكة الطاقة، والتزامن التحقق، مما يتيح الاستجابة السريعة لأخطاء النظام.

3. اقتران اتصال خط الطاقة

يعمل كمكثف اقتران للاتصالات الحاملة لخط الطاقة، مما يحقق نقل إشارة خط الطاقة بدون أسلاك إضافية.

معايير التنفيذ

تلتزم عملية الإنتاج والاختبار الكاملة لمحول الجهد الكهربائي الخارجي بشكل صارم بالمعايير الوطنية معايير موثوقة، تلبي تمامًا مواصفات القبول الهندسي:
- GB/T20840.1-2010 "محولات الأجهزة - الجزء الأول: المتطلبات الفنية العامة"
- GB/T20840.5-2013 "محولات الأجهزة - الجزء 5: المتطلبات الفنية التكميلية للجهد السعوي المحولات"
- GB/T19749-2005 "المكثفات المقترنة ومقسمات الجهد السعوية"

الظروف البيئية المطبقة

يتميز محول الجهد الكهربائي الخارجي بقدرة ممتازة على التكيف البيئي ويمكن أن يعمل بثبات في ظل ظروف معقدة الظروف الخارجية. المعلمات القياسية المطبقة هي كما يلي:
- سيناريوهات التثبيت: مناسبة للاستخدام الداخلي والخارجي
- درجة الحرارة المحيطة: -40 درجة مئوية～+45 درجة مئوية (يمكن تخصيص الشروط الخاصة والتفاوض بشأنها)
- أقصى سرعة للرياح: 150 كم/ساعة
- الارتفاع المقدر: ≥2000 متر (الإصدار عالي الارتفاع من النوع G يتكيف مع الارتفاعات الأعلى)
- سماكة التثليج: ≥10 ملم
- تصنيف مقاومة التلوث: الفئة D القياسية (مسافة الزحف ≥ 43.3 مم/كيلو فولت)، والفئة E الاختيارية (مسافة الزحف ≥ 53.7 ملم/كيلو فولت)

المزايا الهيكلية للمنتج

تتبنى سلسلة Usune TYD CVT بنية متكاملة معيارية، تتكون من جزأين أساسيين: جهد سعوي مقسم وجهاز كهرومغناطيسي. الهيكل قوي ودائم:

1. مقسم الجهد الكهربي عالي القوة

يستخدم عازلًا مركبًا من الورق الرقيق عالي الجودة. عناصر مكثف متعددة هي متصلة بشكل متسلسل داخل جلبة البورسلين، مشربة بالفراغ بزيت عازل عالي الجودة. بالكامل تم تجهيز الهيكل المختوم بجهاز تعويض الزيت للحفاظ على استقرار الجهد الداخلي، والتخلص من الزيت مشاكل التسرب والرطوبة. يضمن هيكل تجميع البراغي التركيب المريح والاتصال الآمن.

2. جهاز كهرومغناطيسي متكامل

يتضمن محولًا متوسطًا مدمجًا، ومفاعلًا تعويضيًا، ومثبط مفاعل سريع التشبع، وكلها محكمة الغلق داخل خزان فولاذي مملوء بالزيت. يتم تجميعها مسبقًا مع مقسم الجهد المنخفض قبل مغادرة المصنع، ضمان العزل الكامل لنظام الزيت العازل والقضاء على التداخل المتبادل.

3. تصميم حماية السلامة

مجهزة بمحطات التخميد والتأريض والموجات الحاملة المخصصة بعلامات واضحة. حماية متعددة تمنع الهياكل بشكل فعال مخاطر السلامة مثل تسرب الجهد العالي وتلف المعدات الثانوية.

التطبيقات الهندسية Cas

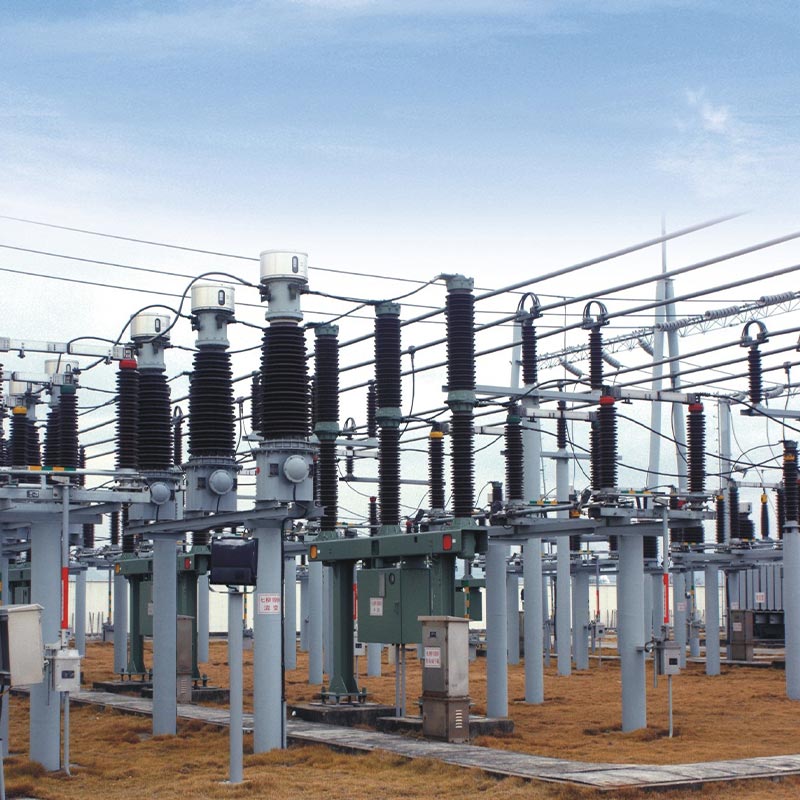

كمورد عالي الجودة لمعدات CVT ذات الجهد العالي، تم تصنيع محولات الجهد من سلسلة Usune's TYD تم تطبيقه بنجاح على مشروع رئيسي في تجديد شبكة الطاقة الحضرية 110 كيلو فولت في تشوشان، مقاطعة تشجيانغ. ال اختار المشروع النموذج الكلاسيكي TYD110/√3-0.02FH، المناسب لظروف التشغيل المعقدة المحلية منطقة ساحلية ذات تلوث شديد ونقطة محايدة غير مؤرضة بشكل فعال.
عانت المعدات الأصلية في هذه المحطة الفرعية من قياس الجهد غير المستقر وضعف مقاومة التداخل القدرات. بعد استبدال CVTs بسلسلة Usune TYD CVTs، أصبحت المعدات تعمل بثبات لفترة أطول أكثر من 3 سنوات، مع الحفاظ على قياس دقيق وإخراج إشارة مستقر حتى في البيئات القاسية مثل البيئات العالية الرطوبة ورذاذ الملح والرياح القوية. وهذا يوفر دعمًا موثوقًا لحماية مرحل المحطة الفرعية والناقل الاتصالات، وتحسين موثوقية تشغيل شبكة الطاقة الإقليمية بشكل فعال، والحد من المعدات معدلات الفشل، والتحقق الكامل من مقاومة المنتج الممتازة للطقس وأداء مقاومة التلوث.

مواصفات التشغيل والصيانة

1. معلمات التشغيل الأساسية

- التشغيل طويل الأمد: 1.2 مرة الجهد المقنن (1.2Un)
- التحميل الزائد على المدى القصير: يمكن أن يعمل لمدة 30 ثانية بجهد 1.5Un
- نوع F مخصص: يمكن أن يعمل بشكل مستمر لمدة 8 ساعات بجهد 1.9Un

2. متطلبات الصيانة اليومية

- التحقق بانتظام من حالة الختم للمعدات لمنع تسرب الزيت العازل؛
- ضمان التوصيل الموثوق لطرفي التخميد d1 وd2؛ يُمنع منعا باتا تشغيل الدائرة المفتوحة؛
- عند عدم الاتصال بمعدات الناقل، يجب أن تكون المحطات الطرفية N وX ذات دائرة قصر بشكل موثوق؛
- يحظر التفكيك غير المصرح به لمسامير الختم وهياكل سد فتحات ملء الزيت؛
- ليس من الضروري أخذ عينات الزيت واختبار الوحدة الكهرومغناطيسية بشكل روتيني لتجنب مخاطر السلامة التي يسببها الزيت ينخفض المستوى.

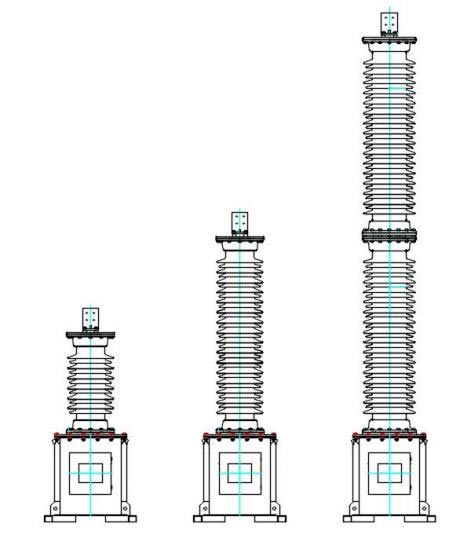

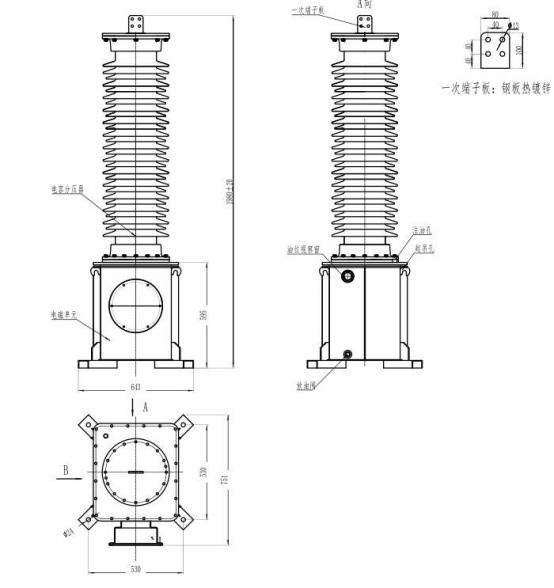

أبعاد المنتج.

مرجع المشروع

مشروع إطلاق صاروخ كاس-فضائي

تقرير الاختبار

التعليمات

س 1: ما هي الاختبارات الأساسية التي يجب إكمالها قبل تشغيل سلسلة Usune TYD CVT؟

يجب إكمال ثلاثة اختبارات أساسية وفقًا لمعيار DL/T596-1996: أولاً، السعة والعزل الكهربائي يجب اختبار فقدان مقسم المكثف، مع انحراف قيمة السعة عن لوحة الاسم بنسبة ≥2% و فقدان العزل الكهربائي المماس .002. ثانياً، يجب اختبار مقاومة العزل للوحدة الكهرومغناطيسية باستخدام أ مقياس الجهد 2500 فولت، مع مقاومة عزل كل طرف للأرض ≥500MΩ. ثالثا، معايرة الدقة يتطلب الاختبار زيادة زاوية أسلاك الجهد العالي لتقليل تداخل السعة الضالة وضمانها دقة القياس.

س 2: ما هي الاحتياطات الأساسية لتركيب محول الجهد الخارجي في الموقع؟

أولاً، يعتبر مقسم المكثف والجهاز الكهرومغناطيسي مجموعة متطابقة ويجب تثبيتهما وفقًا لـ أرقام اللوحات؛ ولا يمكن تبادلها بشكل تعسفي. ثانياً، فتحات الرفع الخاصة بالوحدة الكهرومغناطيسية يجب استخدام خزان الزيت للرفع؛ يحظر رفع غلاف البورسلين للمكثف لمنع المعدات الضرر. ثالثًا، يجب تثبيت الأساس بمسامير M20 عالية القوة، كما يجب أن يكون الميل الكلي للمعدات لا يتجاوز 2/1000 مم. رابعًا، تأكد من تأريض الطرف X بشكل موثوق وأن طرف التخميد آمن متصلة لتجنب تلف المعدات.

س3: ما هي السيناريوهات التي تناسبها نماذج اللاحقة H وG وF؟

H هو النوع المضاد للتلوث، وهو مناسب للبيئات شديدة التلوث والتآكل الشديد مثل المناطق الساحلية والمناجم الصناعية. G هو النوع عالي الارتفاع، وهو مُحسّن للارتفاعات العالية والجهد المنخفض ودرجات الحرارة المنخفضة البيئات المناسبة للمناطق التي يزيد ارتفاعها عن 2000 متر؛ F هو النوع المتكيف مع النظام، وهو مصمم خصيصًا للنقطة المحايدة أنظمة الطاقة غير المؤرضة بشكل فعال، مع تحمل أقوى للجهد الزائد، ومناسبة لشبكات الطاقة الخاصة ظروف التشغيل.

قوة المصنع وضمان الخدمة

Zhejiang Usune Electric هو مصنع محترف للمعدات الكهربائية ذات الجهد العالي يدمج البحث والتطوير والإنتاج، والمبيعات. مع سنوات من الخبرة في مجال محولات الجهد العالي، فهي تمتلك نظام إنتاج كامل وعمليات فحص الجودة الصارمة. لقد اجتازت جميع منتجات TYD الاختبارات القياسية الوطنية، مما يضمن ثباتها الأداء والفعالية العالية من حيث التكلفة. يمكن توفير المنتجات الموحدة والحلول المخصصة وفقًا لـ مستويات الجهد المختلفة، والظروف البيئية، ومتطلبات شبكة الطاقة، مما يوفر جهدًا عاليًا موثوقًا به المعدات الداعمة لمشاريع الطاقة العالمية.
