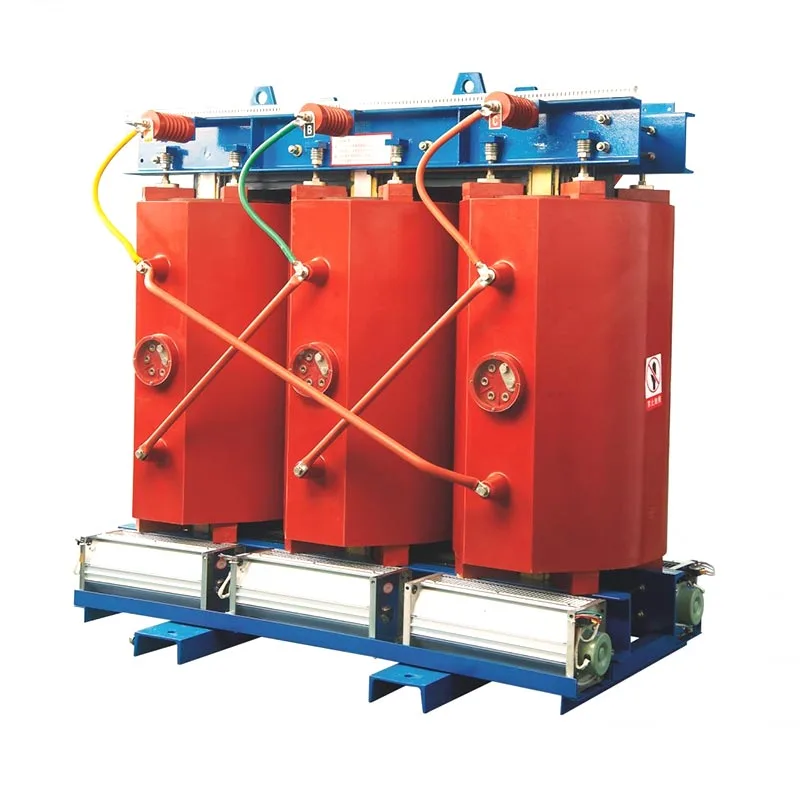

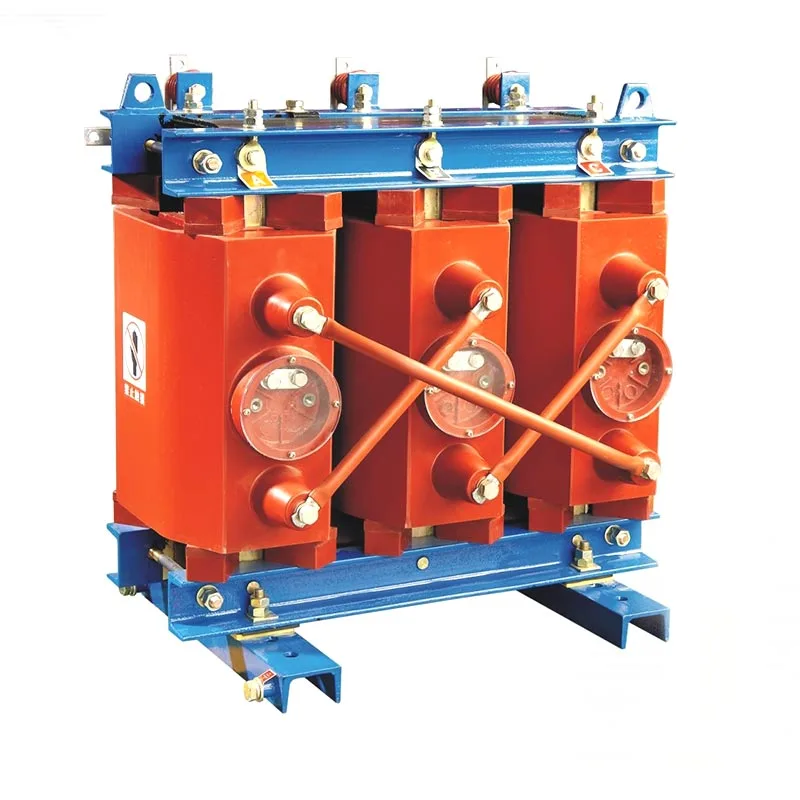

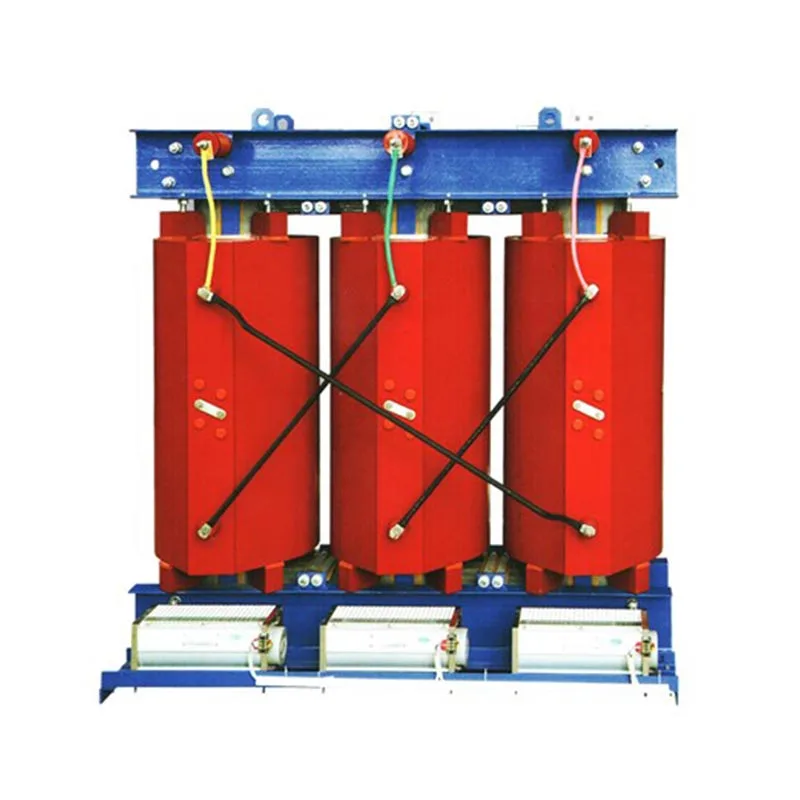

محول النوع الجاف من راتنجات الإيبوكسي Usune 630kVA هو محول توزيع خالي من الزيت مصمم للطاقة الداخلية سيناريوهات العرض التي تتطلب معايير سلامة عالية. ويتميز اللفات العالية والمنخفضة الجهد مغلفة راتنجات الايبوكسي المقاومة لدرجات الحرارة العالية وتعتمد على الهواء للعزل وتبديد الحرارة. هذا التصميم يزيل بشكل أساسي مخاطر السلامة المرتبطة بالمحولات المغمورة بالزيت - مثل تسرب الزيت، والحرائق، و الانفجارات - ويضمن عدم انبعاث الغازات الضارة أثناء التشغيل.
هذا الجهاز مناسب للبيئات الداخلية المعقدة التي تتميز بالرطوبة العالية أو الغبار أو الارتفاعات العالية تستخدم على نطاق واسع في المستشفيات والمدارس ومحطات مترو الأنفاق والمجمعات التجارية والمنشآت الصناعية. تصنيف 630 كيلو فولت أمبير هي المواصفات السائدة لتطبيقات الطاقة الصغيرة والمتوسطة، وموازنة قدرة إمدادات الطاقة، والتركيب متطلبات المساحة، وكفاءة الطاقة؛ إنه الخيار المفضل لكل من التركيبات الجديدة والتعديل التحديثي أنظمة توزيع الطاقة الداخلية.
إنها تستخدم مواد عازلة من راتنجات الإيبوكسي المقاومة للحرارة العالية من الفئة F ولا تحتوي على زيت عازل. حتى في ظل الظروف القاسية مثل الأحمال الزائدة أو الدوائر القصيرة، لن تشتعل الوحدة أو تنفجر أو تتسرب. لها يتوافق تصنيف الأمان العالي تمامًا مع لوائح السلامة من الحرائق الصارمة في المباني العامة وتحت الأرض المساحات.
لا تتضمن العملية أي تلوث بالزيت أو إطلاق غازات سامة/ضارة. لا يتطلب أي حفر زيت مخصصة أو حواجز عزل الحريق ويمكن تركيبها مباشرة في الداخل، مما يقلل بشكل فعال من تكاليف الهندسة المدنية تتماشى مع اتجاهات الصناعة نحو تنمية منخفضة الكربون وصديقة للبيئة.
تعمل هياكل اللف الأساسية والرقائق المحسنة على تقليل ضوضاء الاهتزاز المغناطيسي والجزئي الداخلي بشكل كبير مستويات التفريغ. وهذا يمنع تقادم العزل الناتج عن التآكل الكهربائي، مما يضمن التشغيل المستقر والمستمر لأكثر من 20 عاما.
يتم تصنيع قلب الحديد من صفائح فولاذ السيليكون عالية الجودة الموجهة نحو الحبوب، مما يقلل بشكل فعال من عدم التحميل وخسائر التحميل. بالنسبة للمشاريع التجارية والصناعية التي تتطلب تشغيلًا طويل الأجل، ينخفض هذا بشكل ملحوظ استهلاك الطاقة ويحسن معدلات استخدام الطاقة الكهربائية.
يستخدم المحول من النوع الجاف من راتنجات الإيبوكسي 630kVA عزل الهواء وهيكل تبريد الهواء الطبيعي أو القسري. إنه يلغي الحاجة إلى الاستبدال الدوري أو الاختبار أو الترشيح للزيت العازل؛ الصيانة الروتينية لا يتطلب سوى إزالة الغبار وتنظيفه بشكل بسيط، مما يقلل بشكل كبير من تكاليف العمالة والمواد للاستمرار العمليات.
تعمل بثبات في درجات حرارة محيطة تتراوح من -20 درجة مئوية إلى +40 درجة مئوية، وعلى ارتفاعات تصل إلى 1000 متر، وفي الرطوبة النسبية ≥95% (غير متكثفة). إنها مناسبة لبيئات التشغيل المعقدة مثل تحت الأرض الأنفاق والمنشآت الصناعية المتربة والأجنحة الطبية عالية الرطوبة.
الوحدة مدمجة وخفيفة الوزن، وتحتل مساحة صغيرة في غرفة توزيع الطاقة. وحداتها، يسهل الهيكل الموحد عملية النقل والرفع، بينما تكون عملية التجميع في الموقع واضحة ومباشرة، لا تتطلب بنية تحتية معقدة داعمة للهندسة المدنية.
يعمل محول النوع الجاف من راتنجات الإيبوكسي Usune 630kVA على مبدأ الحث الكهرومغناطيسي. يتميز بعزل خالي من الزيت وهيكل تبديد الحرارة - يختلف بشكل واضح عن التقليدية المغمورة بالزيت المحولات – يتم تشغيلها على النحو التالي:
1. يدخل التيار المتردد (AC) إلى الملف الأولي، مما يولد تدفق مغناطيسي متناوب متغير باستمرار داخل قلب الحديد الرقائقي؛
2. يخترق التدفق المغناطيسي المتناوب الملف الثانوي، مما يؤدي إلى توليد قوة دافعة كهربائية متناوبة (EMF) في الملف الثانوي من خلال الحث الكهرومغناطيسي.
3. بناءً على نسبة اللفات بين الملفين الأولي والثانوي، يتم رفع أو خفض جهد التيار المتردد إلى أعلى أو أقل تحقيق نقل مستقر للطاقة؛
4. باستخدام الهواء كوسيلة للعزل وتبديد الحرارة، فإن اللفات والقلب يبدد الحرارة عبر الطبيعية مراوح الحمل الحراري أو الهواء القسري، وتنفيذ تحويل الجهد ونقل الطاقة بأمان.
| غرض | المعيار الفني |
| القدرة المقدرة | 30～2500 كيلو فولت أمبير (الطراز القياسي 630 كيلو فولت أمبير) |
| الجهد العالي الفولطية | 10 كيلو فولت / 10.5 كيلو فولت |
| الجهد المنخفض الفولطية | 0.4 كيلو فولت |
| التردد المقدر | تردد مزدوج 50/60 هرتز |
| مجموعة المتجهات | داين11 |
| مقاومة الجهد | 4%～6%، التكوين القياسي 6% |
| غرض | المعيار الفني |
| نطاق درجة الحرارة المحيطة | -20 درجة مئوية ~ +40 درجة مئوية |
| أقصى ارتفاع قابل للتطبيق | ≥1000 م |
| الرطوبة النسبية | ≥95%، غير مسموح بالتكثيف |
| موقع التثبيت القياسي | مساحة داخلية |
قام مستشفى ثالثي من الدرجة الأولى في مقاطعة تشجيانغ بشراء محولين من النوع الجاف من راتنجات الإيبوكسي Usune بقدرة 630 كيلو فولت أمبير لتوفير الطاقة إلى أجنحة المرضى والمعدات الطبية الدقيقة. الاستفادة من المنتج الخالي من الزيوت والمقاوم للحريق ومنخفض الضوضاء و بفضل خصائص التفريغ الجزئي المنخفض، يزيل الحل مخاطر الحرائق في المرافق الطبية ويمنع الضوضاء من إزعاج المرضى، مع ضمان إمدادات طاقة مستقرة للمعدات الدقيقة مثل ماسحات التصوير المقطعي والتصوير بالرنين المغناطيسي. لقد عملت المعدات بسلاسة وبشكل مستمر لمدة ثلاث سنوات دون الحاجة إلى أي توقف للصيانة.
قام أحد خطوط مترو الأنفاق في إحدى المدن الصينية بنشر أربعة محولات من النوع الجاف Usune 630kVA في غرفة توزيع الطاقة في محطة تحت الارض. معالجة تحديات المساحات تحت الأرض - مثل الرطوبة العالية، وسوء التهوية، متطلبات صارمة للسلامة من الحرائق، ومساحة تركيب محدودة - المنتج مناسب تمامًا للأنفاق المعايير التشغيلية. وتشمل مزاياه مقاومة الرطوبة والغبار، ومقاومة للانفجار ومثبطات اللهب القدرات، والبصمة المدمجة، مما يضمن إمدادات الطاقة الآمنة للأنظمة المساعدة لمترو الأنفاق.
ج1: أولاً، إنه خالي تمامًا من الزيت، مما يزيل مخاطر الحريق والانفجار وتسرب الزيت؛ لا يتطلب أي حفر النفط أو مرافق عزل الحريق، مما يجعلها مناسبة لمختلف البيئات الداخلية المغلقة. ثانياً، ينتج صفراً الانبعاثات الضارة أثناء التشغيل ولا تتطلب تغيير الزيت أو الصيانة ذات الصلة، مما يقلل بشكل كبير تكاليف التشغيل والصيانة على المدى الطويل. ثالثًا، يعمل أداء منخفض الضوضاء ومنخفض التفريغ الجزئي على حماية الأجهزة الطبية الحساسة المعدات الدقيقة الآلية من تداخل تقلبات الجهد، مما يجعلها خيارًا آمنًا ومفضلًا المناطق ذات الحركة المرورية العالية مثل المدارس والمستشفيات ومترو الأنفاق.
ج2: نعم. يستخدم Usune عملية تغليف متكاملة لراتنجات الإيبوكسي والتي تغطي اللفات بالكامل، يمنع بشكل فعال دخول الرطوبة والغبار. يعمل المنتج بثبات في البيئات الداخلية المتربة مستويات رطوبة تصل إلى 95% (غير متكثفة). بالنسبة للبيئات ذات مستويات الغبار الشديدة، يتم توفير حاوية حماية مخصصة يمكن إضافتها لتعزيز المرونة البيئية دون المساس بتبديد الحرارة.
A3: النموذج القياسي يدعم التشغيل ثنائي التردد (50/60 هرتز) ويتوافق مع مواصفات الشبكة في معظم البلدان في جميع أنحاء العالم. إنه يتميز بمدخل عالي الجهد 10 كيلو فولت/10.5 كيلو فولت ومخرج جهد منخفض 0.4 كيلو فولت، ويستخدم Dyn11 مجموعة الاتصال، ولها مقاومة قياسية للجهد 6٪. للمتطلبات المتعلقة بالجهد المحدد، المعاوقة، أو معلمات السعة، يقدم مصنعنا إنتاجًا مخصصًا مصممًا خصيصًا لشبكة محددة مواصفات مشروعك.
الملف التعريفي للعلامة التجارية والاستنتاج متجذر في الصين ومع أكثر من عقد من الخبرة العميقة في معدات الطاقة تعتبر شركة Zhejiang Usune Electric Co., Ltd. موردًا موثوقًا للمحولات من النوع الجاف لراتنجات الإيبوكسي. نحن ننفذ مراقبة الجودة الشاملة طوال العملية بأكملها - بدءًا من فحص خام السيليكون الصلب الوارد المواد لاختبار التفريغ الجزئي للمنتجات النهائية - مما يضمن تلبية جميع منتجات سلسلة 630 كيلو فولت أمبير المعايير الدولية لصناعة الطاقة. الاستفادة من المبيعات المباشرة للمصنع والتصميمات المخصصة والوقفة الواحدة الدعم الفني لما بعد البيع، نحن نقدم حلول محطات فرعية داخلية آمنة وموفرة للطاقة ومتينة المشاريع التجارية والطبية والنقل والصناعية في جميع أنحاء العالم.
